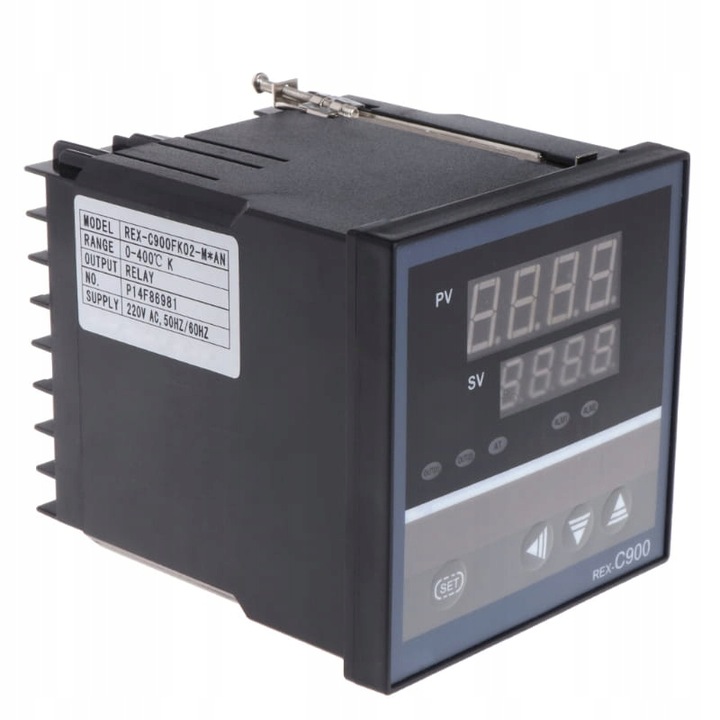

Sterownik temperatury RKC REX-C900FK02-M*AN

Sterownik posiada wyjście na przekaźnik SSR.

Sterownik temperatury RKC REX-C900 montowany jest w wielu popularnych urządzeniach. Jego dokładność i mnogosć mozliwych czujników oraz bardzo duży zakres temperatury sprawia, iż może być z sukcesem stosowany w profesjonalnych urządzeniach, a za sprawą niskiej ceny może być używany przez amatorów.

Celem stosowania takiego regulatora jest utrzymanie temperatury na poziomie zadanej wartości (SV) poprzez badanie jej (PV) przez podłączoną termoparę typu: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS).

Sterownik REX-C900 w zależności od podłączonej termopary może regulować temperaturę w zakresie od -199 °C do 1820 °C.

Fabrycznie regulator ustawiony jest jako: SLH (temp max.) = 400°C oraz SL1 (czujnik typu K) = 0000.

Parametry te można zmienić w menu sterownika.

Zastosowanie:

• piece
• wędzarnie
• wtryskarki
• wytłaczarki
• zgrzewarki
• maszyny pakujące
• baseny

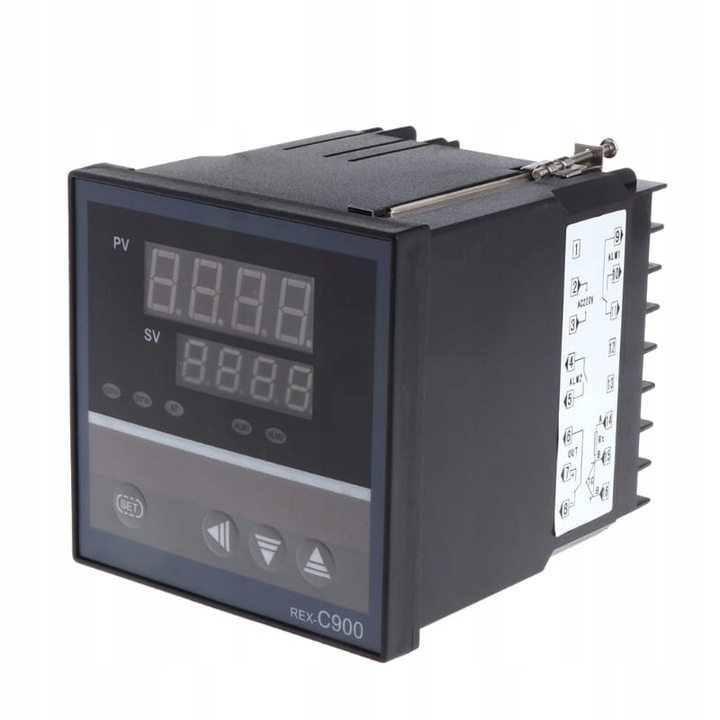

Opis diód LED na ekranie:

• ALM - przekroczenie zadanej wartości temperatury,
• ATU - wyłączenie funkcji PID (autotuning),
• OUT - załączenie elementu grzejnego.

Parametry techniczne regulatora REX C900FK02-M*AN:

• typ czujnika temperatury: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS), W5Re/W26Re (ASTM), U, L (DIN), PT100 (JIS/IEC), JPT100 (JIS) - (czujniki dostępne w naszej ofercie)
• dokładność pomiaru: 0,5% lub +/- 3°C
• tryb pracy: grzanie (domyślnie) lub chłodzenie
• możliwość ręcznej zmiany parametrów PID
• cykl próbkowania: 0,5s
• wyjście RELAY: przekaźnikowe - obsługuje również przekaźniki typu SSR (dostępne w naszej ofercie)
• obciążalność wyjścia: 7A 250V AC / 10A 125V AC / 10A 125V DC / 10A 28V DC
• wyjście alarmu: tak, do 3A
• sygnalizacja alarmu: LED
• zakres mierzonej temperatury: od -199,9 °C do 1820 °C (w zależności od typu podłączonej termopary)
• remperatura pracy: 0 – 50°C
• podwójny wyświetlacz LED: mierzonej (PV) i zadanej (SV)
• zasilanie: AC 220 - 230V

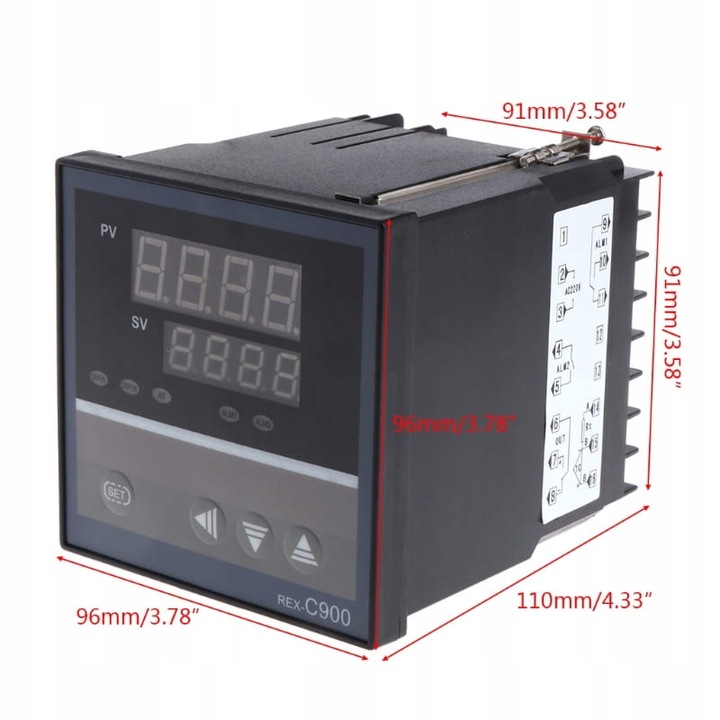

• wymiar zewnętrzny: 92 x 92 x 100 mm
• wymiar montażowy: 92 x 92 (głębokość 100 mm)
• w zestawie elementy mocujące

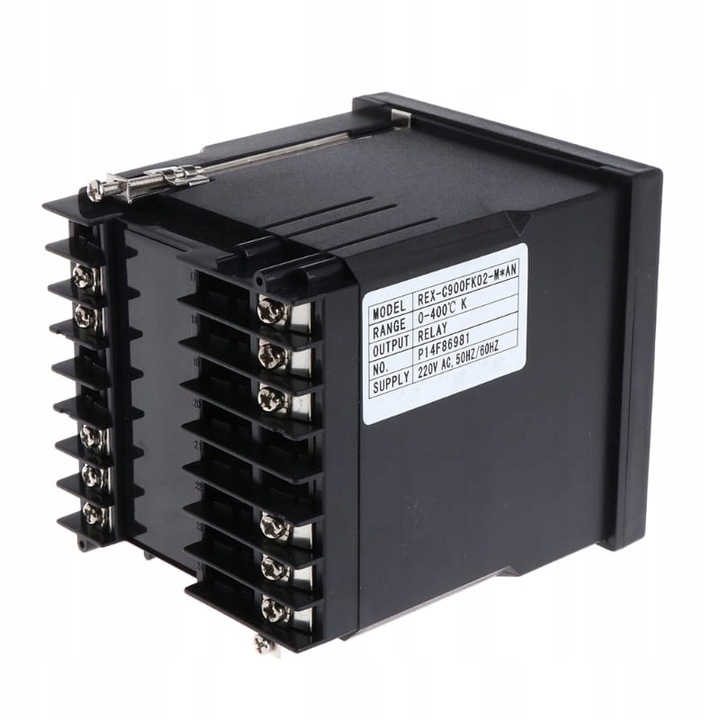

Podłączenie REX C900FK02-M*AN:

• 2, 3 - zasilanie AC 220-230VAC
• 15(-), 16(+) - termopara (czujnik temperatury)
• 6, 7 - wyjście bezpośrednio na sterowane urządzenie lub przekaźnik SSR (wymagane oddzielne zasilanie przekaźnika SSR w zależności od jego typu DC-AC, AC-AC, DC-DC)

Zestaw zawiera:

1. Sterownik temperatury REX C900 FK02-M*AN;
2. Elementy mocujące sterownik;
3. Instrukcja obsługi w języku polskim i angielskim;
