STEROWNIK, REGULATOR TEMPERATURY RKC REX-C900FK02-V*AN WYJŚCIE NA PRZEKAŹNIK SSR

Regulator temperatury RKC REX-C900 montowany jest m.in w wielu popularnych stacjach lutowniczych przeznaczonych do napraw układów BGA oraz bardzo szeroko w przemyśle w urządzeniach tj. wtryskarki, zgrzewarki, maszyny pakujące, wytłaczarki, piece, chłodnie oraz w wielu innych urządzeniach wymagających precyzyjnej regulacji temperatury.

Jego celem jest utrzymanie temperatury na poziomie zadanej wartości (SV) poprzez badanie jej (PV) przez podłączoną termoparę typu: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS), W5Re/W26Re (ASTM), U, L (DIN), PT100 (JIS/IEC), JPT100 (JIS).

REX-C900 w zależności od podłączonej termopary może regulować temperaturę w zakresie od -199 do 1820°C.

Fabryczne ustawienia sterownika to:

• SLH = 400°C (temp max.)
• SL1 = 0000 (czujnik typu K)

Parametry te zmienia się z poziomu menu.

Regulator posiada 3 diody LED, które sygnalizują:

• ALM - przekroczenie zadanej wartości temperatury,
• ATU - wyłączenie funkcji PID (autotuning),
• OUT - załączenie elementu grzejnego.

Parametry techniczne regulatora REX C900FK02-V*AN

• model: REX-C900FK02-V*AN
• typ czujnika temperatury: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS), W5Re/W26Re (ASTM), U, L (DIN), PT100 (JIS/IEC), JPT100 (JIS) - (czujniki dostępne w naszej ofercie)
• dokładność pomiaru: 0,5% lub +/- 3°C
• tryb pracy: grzanie (domyślnie) lub chłodzenie
• możliwość ręcznej zmiany parametrów PID
• cykl próbkowania: 0,5s
• wyjście SSR: 14V DC - tylko na przekaźniki typu SSR dostępne w naszej ofercie
• wyjście alarmu: tak do 3A
• sygnalizacja alarmu: LED
• zakres mierzonej temperatury: od -199,9 do 1820°C (w zależności od typu podłączonej termopary)
• remperatura pracy: 0–50°C

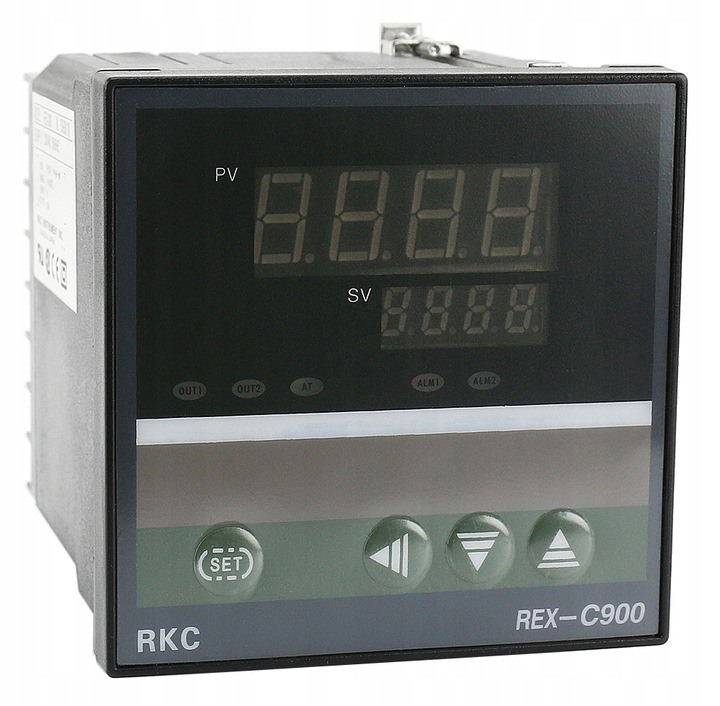

• podwójny wyświetlacz LED: mierzonej (PV) i zadanej (SV).
• zasilanie: AC 220-230V
• wymiar zewnętrzny: 92x92x100mm
• wymiar montażowy: 92x92 (głębokość 100mm)
• w zestawie elementy mocujące

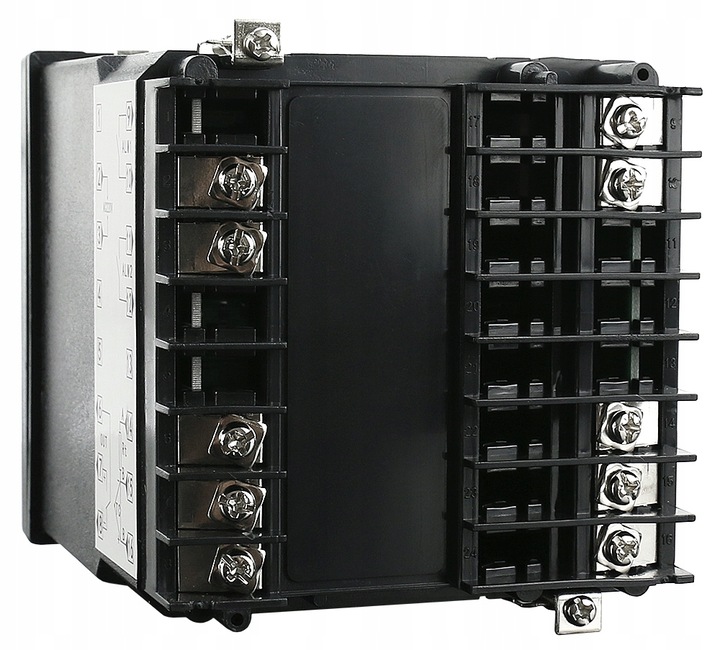

Szybkie podłączenie REX C900FK02-V*AN:

• 2, 3 - zasilanie AC 220-230VAC
• 15(-), 16(+) - termopara (czujnik temperatury)
• 7(+), 8(-) - wyjście 14VDC bezpośrednio na przekaźnik SSR typu DC-AC, DC-DC.

Zastosowanie:

• piece
• wędzarnie
• wtryskarki
• wytłaczarki
• zgrzewarki
• maszyny pakujące
• baseny

Zestaw zawiera:

1. Sterownik temperatury REX C900FK02-V*AN;
2. Elementy mocujące sterownik;
3. Instrukcja obsługi w języku polskim i angielskim.
