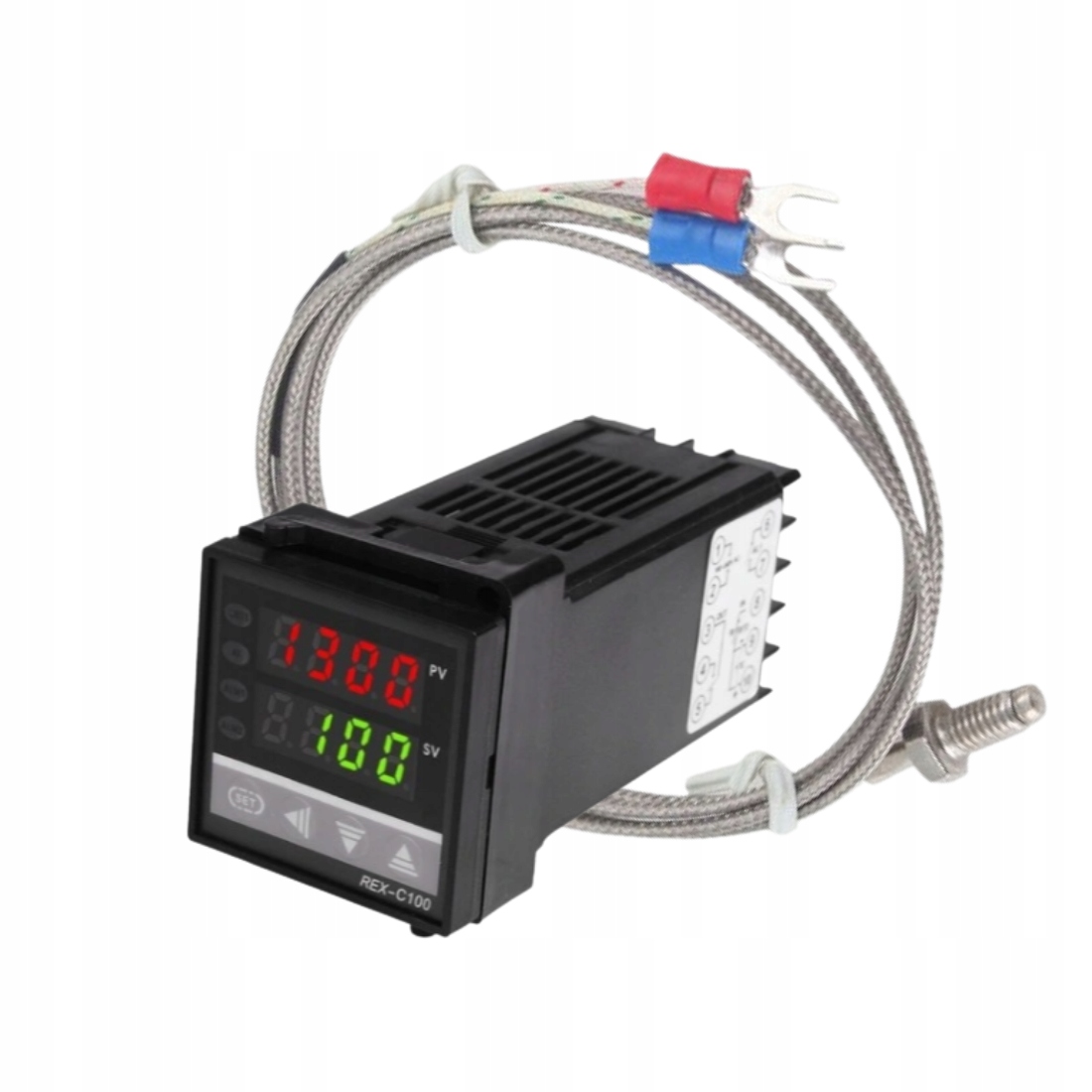

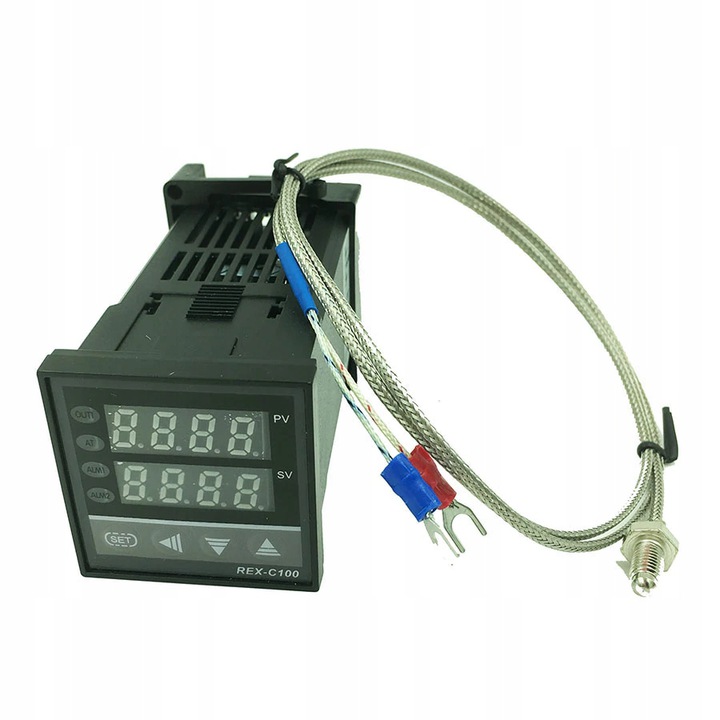

Sterownik temperatury RKC REX-C100FK02-M*AN RELAY + Termopara typ K, 1mb, M6 - 0-400 C

Sterownik posiada wbudowany przekaźnik 10A - wyjście RELAY.

Sterownik temperatury RKC REX-C100 montowany jest w wielu popularnych urządzeniach. Jego dokładność, mnogość możliwych czujników oraz bardzo duży zakres temperatury sprawia, iż może być z sukcesem stosowany w profesjonalnych urządzeniach, a za sprawą niskiej ceny może być używany przez amatorów.

Celem stosowania takiego regulatora jest utrzymanie temperatury na poziomie zadanej wartości (SV) poprzez badanie jej (PV) przez podłączoną termoparę typu: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS).

Sterownik REX-C100 w zależności od podłączonej termopary może regulować temperaturę w zakresie od -199°C do +1820°C.

Fabrycznie regulator ustawiony jest jako: SLH (temp max.) = 400°C oraz SL1 (czujnik typu K) = 0000.

Parametry te można zmienić w menu sterownika.

Parametry techniczne regulatora REX C100FK02-M*AN:

• Obsługiwane typy czujników temperatury: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS)
• Dokładność pomiaru: 0,5% lub +/- 3°C
• Cykl próbkowania: 0,5 s
• Wyjście: przekaźnikowe RELAY.
• Obciążalność wyjścia: 7A 250V AC / 10A 125V AC / 10A 125V DC / 10A 28V DC
• Wyjście alarmu: tak (dźwięk)
• Sygnalizacja alarmu: LED
• Zakres mierzonej temperatury: od -199,9 do +1820°C (w zależności od typu podłączonej termopary)
• Temperatura pracy: 0 – 50°C

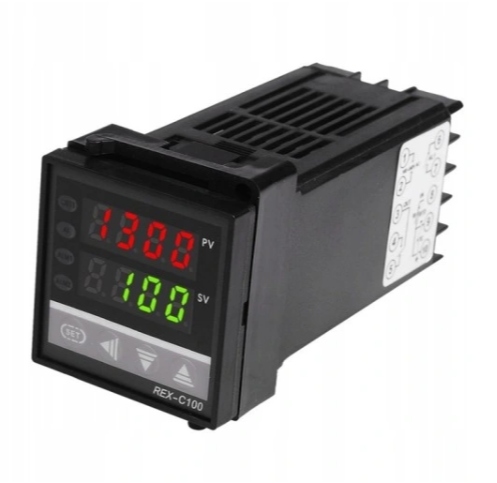

• Wyświetlacz LED: dwuliniowy - mierzonej (PV) i zadanej (SV).
• Zasilanie: AC 230V
• Wymiar zewnętrzny: 48 x 48 x 100 mm
• Wymiar montażowy: 45 x 45 (głębokość 100 mm)

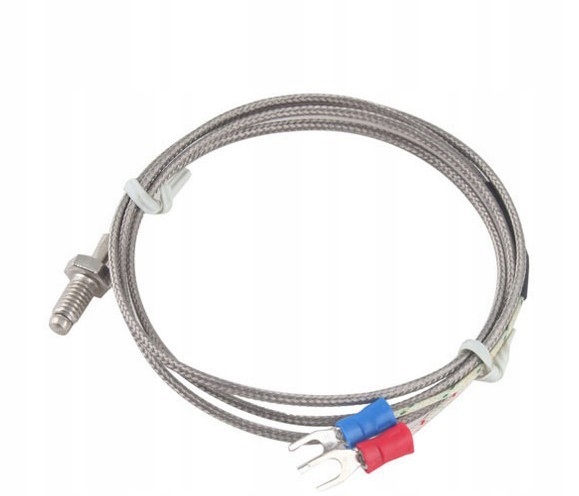

UNIWERSALNY CZUJNIK TEMPERATURY TERMOPARA TYPU K 0°C - 400°C 1mb M6

Czujnik temperatury typu K umieszczony wewnątrz osłony ze stali nierdzewnej (wodoodporny) z przewodem o długości 1 m.

Czujniki tego typu stosowane są bardzo szeroko w przemyśle: wtryskarki, maszyny wulkanizacyjne, piece, komory cieplne, wędzarnie itp.

Parametry techniczne:

1. Typ termopary: K
2. Zakres pomiarowy: 0 - 400°C z dokładnością +/- 2,5°C lub 0,75%
3. Osłona: stal nierdzewna
4. Mocowanie do przewodu: osłona klejona
5. Średnica osłony: 5 mm
6. Długość osłony: 30 mm
7. Długość przewodu: 1 m

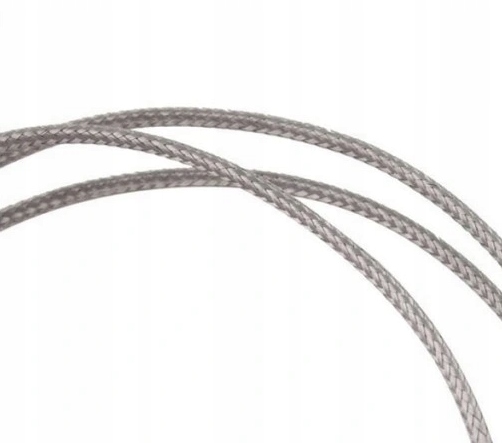

8. Izolacja przewodu: włókno szklane w oplocie stalowym - odporność na temp. do 400°C

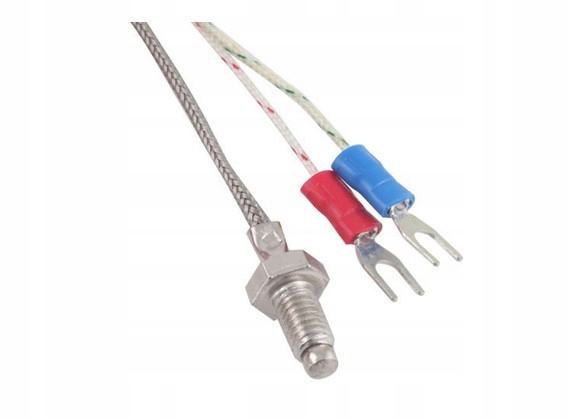

9. Połączenie: konektory (czerwony +, niebieski -)

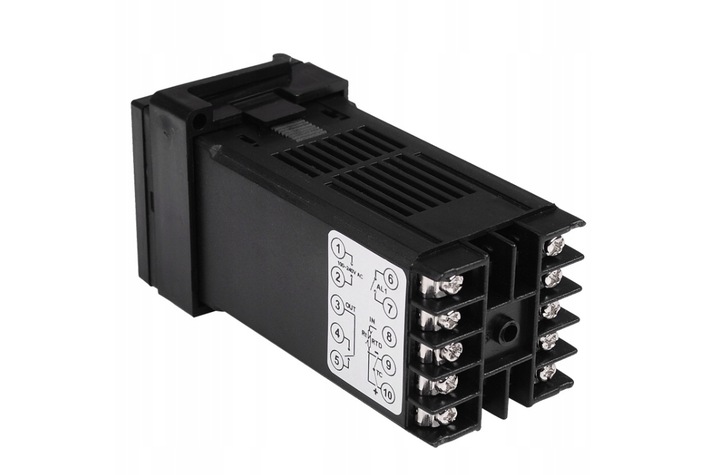

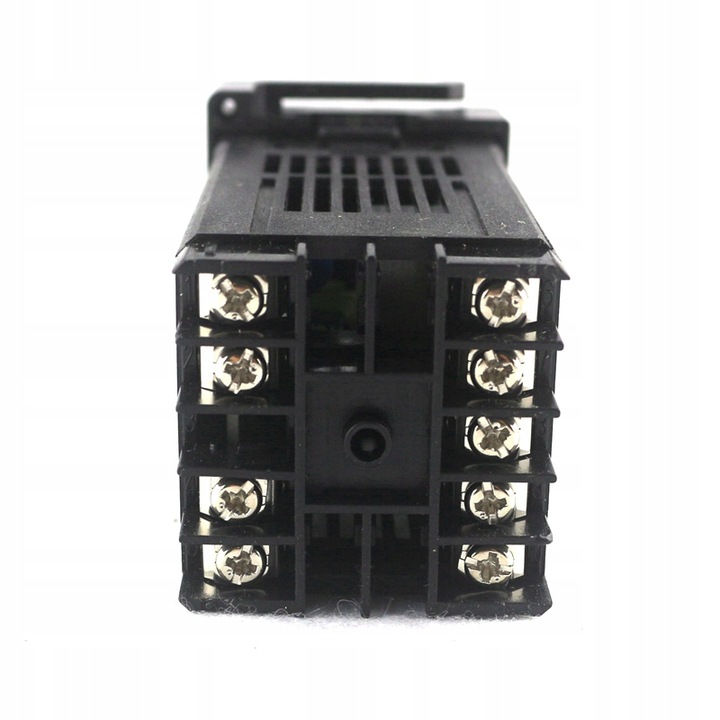

Podłączenie REX C100FK02-M*AN:

• 1, 2 - zasilanie AC 230V AC;
• 9(-), 10(+) - termopara (czujnik temperatury);
• 3, 4 - wyjście bezpośrednio na sterowane urządzenie lub przekaźnik SSR (wymagane oddzielne zasilanie przekaźnika SSR w zależności od jego typu DC-AC, AC-AC, DC-DC).

Zestaw zawiera:

1. Sterownik temperatury REX C100 FK02-M*AN;
2. Czujnik temperatury TYP K M6 1mb;
3. Instrukcja obsługi w języku polskim i angielskim.
