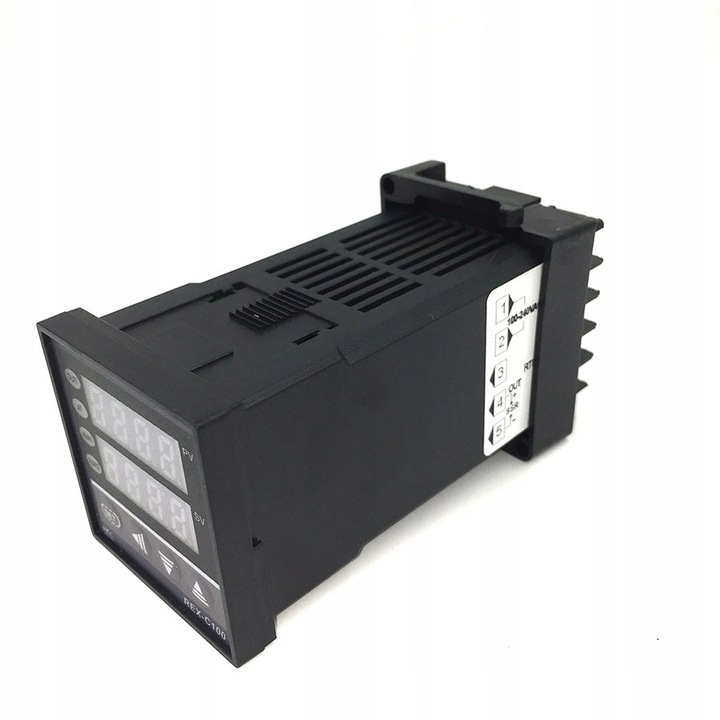

Sterownik temperatury RKC REX-C100FK06-M*AN SSR

Sterownik posiada wyjście na przekaźnik SSR.

Sterownik temperatury RKC REX-C100 montowany jest w wielu popularnych urządzeniach. Jego dokładność, mnogość możliwych czujników oraz bardzo duży zakres temperatury sprawia, iż może być z sukcesem stosowany w profesjonalnych urządzeniach, a za sprawą niskiej ceny może być używany przez amatorów.

Celem stosowania takiego regulatora jest utrzymanie temperatury na poziomie zadanej wartości (SV) poprzez badanie jej (PV) przez podłączoną termoparę typu: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS).

Sterownik REX-C100 w zależności od podłączonej termopary może regulować temperaturę w zakresie od -199°C do 999°C.

Fabrycznie regulator ustawiony jest jako: SLH (temp max.) = 400°C oraz SL1 (czujnik typu K) = 0000.

Parametry te można zmienić w menu sterownika.

Opis diód LED na ekranie:

• ALM - przekroczenie zadanej wartości temperatury,
• ATU - wyłączenie funkcji PID (autotuning),
• OUT - załączenie elementu grzejnego.

Parametry techniczne regulatora RKC REX-C100FK06-M*AN SSR:

• Obsługiwane typy czujników temperatury: K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5Re/W26Re (ASTM), U, L (DIN), Pt100 (JIS/IEC), JPt100 (JIS)
• Dokładność pomiaru: 0,5% lub +/- 3°C
• Cykl próbkowania: 0,5 s
• Wyjście: na przekaźnik SSR
• Obciążalność wyjścia: Zależnie od zastosowanego przekaźnika SSR
• Wyjście alarmu: tak (dźwięk)
• Sygnalizacja alarmu: LED
• Zakres mierzonej temperatury: -199,9°C do +999°C (w zależności od typu podłączonej termopary)
• Temperatura pracy: 0 – 50°C

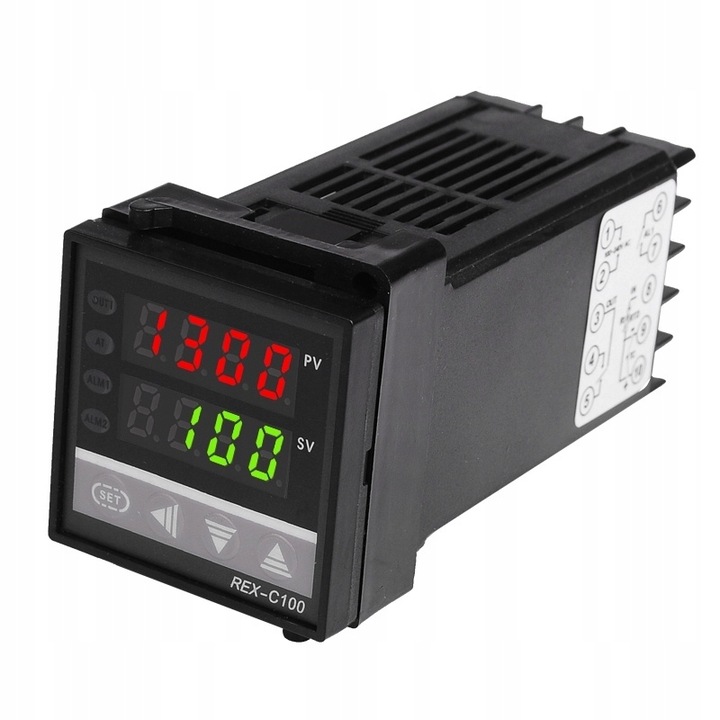

• Wyświetlacz LED: dwuliniowy - mierzonej (PV) i zadanej (SV).
• Zasilanie: AC 230V
• Wymiar zewnętrzny: 48 x 48 x 100 mm
• Wymiar montażowy: 45 x 45 (głębokość 100 mm)

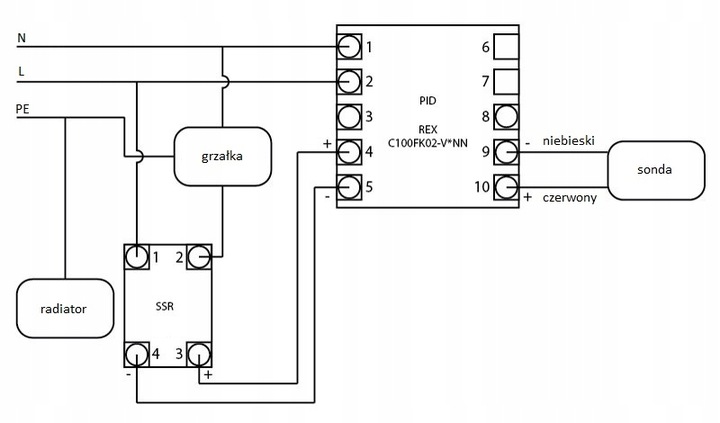

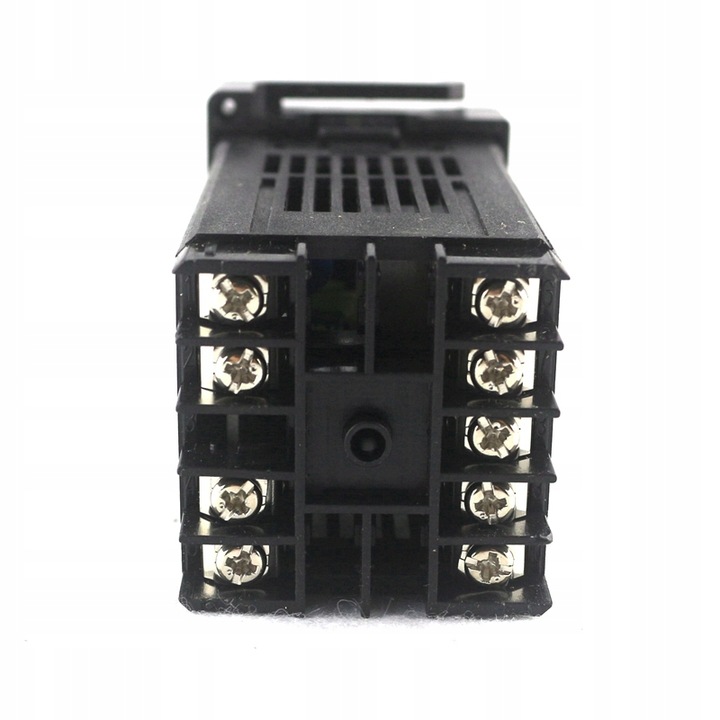

Podłączenie RKC REX-C100FK06-M*AN SSR:

• 1, 2 - zasilanie AC 230V AC
• 6, 7 - wyjście na alarm
• 9(-), 10(+) - termopara (czujnik temperatury)
• 4, 5 - wyjście na przekaźnik SSR

Zestaw zawiera:

1. Sterownik temperatury REX C100 FK06-M*AN SSR;
2. Instrukcja obsługi w języku polskim i angielskim.
