Sterownik 4CH DC 5-32V beznapięciowy ZigBee + RF 3 Tryby Pracy

Sterownik ZigBee DC na aplikację Ewelink

Zasilanie - 5V Micro USB lub 7-32 V AC/DC z obsługą pilotów RF 433.92 MHz EV1525 kody stałe

Kompatybilny z bramkami ZigBee 3.0 - TUYA, Sonoff, eWelink itp.

Kompatybilny z Zigbee2MQTT w Home Assistant (wykorzystany kontroler Zigbee to Conbee II, ale działa też na CC2531) Jest widoczny jako poczwórny przełącznik. Każdym z 4 przełączników można sterować oddzielnie.

3 tryby pracy: monostabilny(impulsowy), bistabilny(samoblokujący), z opóźnieniem czasowym.

Uwaga! W razie problemów z działaniem urządzenia w aplikacji TUYA upewnij się, że bramka ZigBee 3.0 posiada najnowszą wersję oprogramowania.

Przełącznik doskonale sprawdzi się w sterowaniu oświetleniem, bramami, siłownikami, sterowaniem drzwiami, sygnalizacją przycisków, sterowanie komputerem, kontrola dostępu, sterowanie beznapięciowe - piece grzewcze, sterowanie urządzeniami zasilanymi 230 V.

Współpracuje z Google Home, Amazon Alexa poprzez kompatybilne bramki.

Podłącz do swojego modułu bramowego w miejscu styków przycisku ręcznego i masz sterowaną smartfonem bramę garażową.

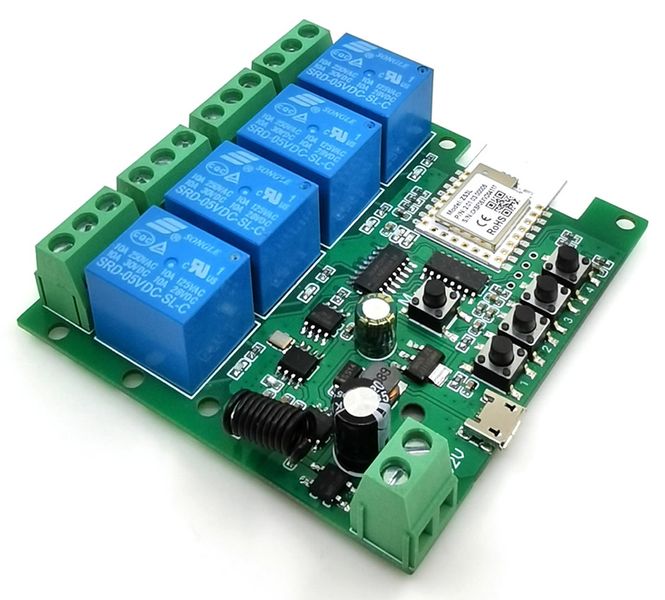

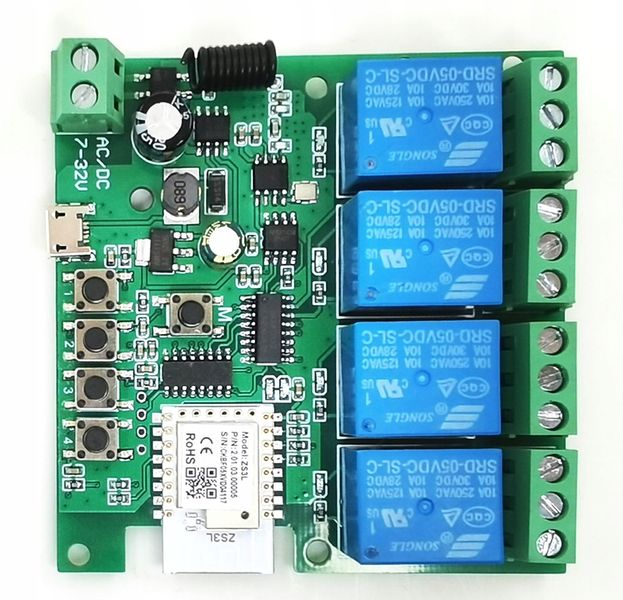

1. Przekaźnik
2. Antena RF
3. Przycisk trybu pracy
4. Wejście AC/DC 7-32V/500 mA
5. Wejście micro USB
6. Przycisk wł./wył. kanałów parowania RF
7. Przycisk wł./wył. kanałów parowania RF
8. Przycisk wł./wył. kanałów parowania RF
9. Przycisk wł./wył. kanałów parowania RF
10. Moduł ZigBee
11. Dioda pracy przekaźnika
12. Dioda ZigBee

Urządzenie przeznaczone jest do sterowania inną elektroniką i nie posiada obudowy.

• Wymiary: 79mm x 74mm x 18mm
• Własne zużycie prądu: <1W
• Standard łączności ZigBee 3.0
• Prąd czuwania: 80mA
• Odbiornik RF433.92 MHz kody stałe EV1527
• Napięcia wejściowe: 5 V DC lub 5 V/7-32 V DC
• Diody LED 3 Diody Led, które wskazują trybu pracy, wifi statusu, przekaźnik on/off stanu odpowiednio.
• Warunki pracy -30°C do 75°C wilgotność mniejsza niż 95%
• Mechanizmy zabezpieczenia WEP/WPA-PSK/WPA2-PSK

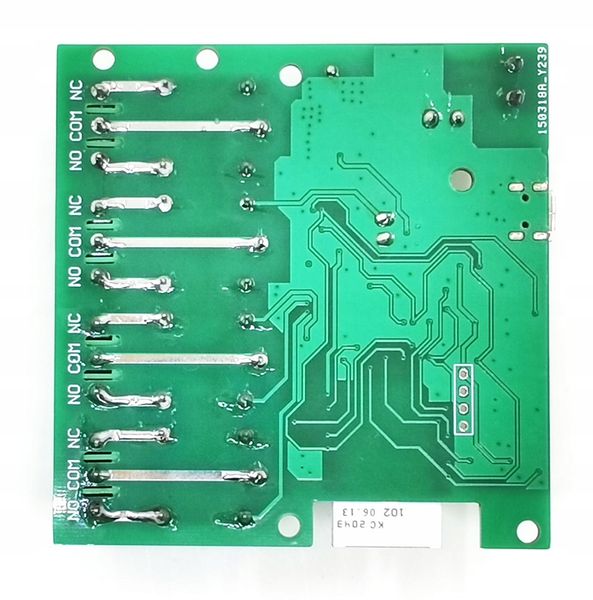

• "NC": Normally closed relay - normalnie zamknięty
• "COM": Common - wspólne
• "NO": Normalny open - normalnie otwarty

UWAGA. W zależności od dostawy wygląd płytki drukowanej, przekaźnik lub ułożenie elementów na płytce może się różnić.

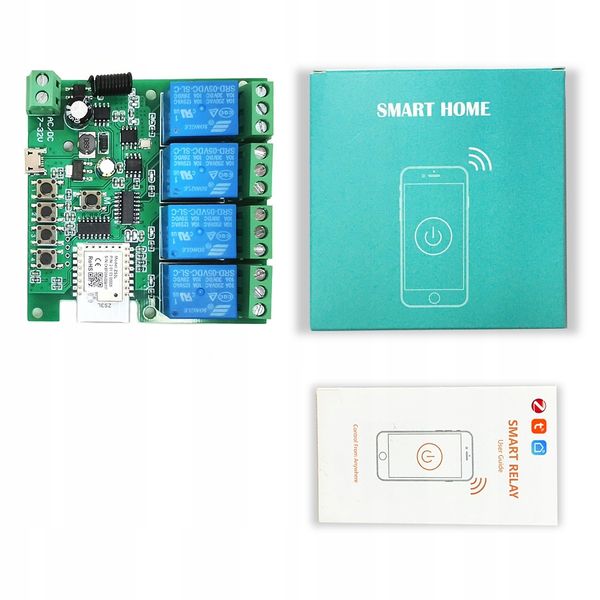

Zestaw zawiera:

• Sterownik ZigBee+RF beznapięciowy 4CH DC Ewelink Tuya
• Instrukcja obsługi
• Dokument sprzedaży
• Opakowanie

Kod produktu: SZ169R

Protokół ZigBee

To co wyróżnia ZigBee od klasycznego WiFi to odpowiednio długi czas pracy urządzeń zasilanych na baterie (nieosiągalne przy klasycznym protokole WiFi) oraz przekazywanie sygnału przez akcesoria zasilane 230V.

Dodatkowo wybrane urządzenia ZigBee (zasilane sieciowo 230V) stają się elementem sieci Mesh. Oznacza to, że jeśli dany moduł nie jest w stanie połączyć się bezpośrednio z bramką ZigBee, komunikuje się z nią poprzez inne najbliższe akcesorium tego systemu. Repaterem  w ekosystemie ZigBee są urządzenia zasilane 230V jak np. Aqara T1, OXT Przekaźnik Zigbee, Sonoff ZBMINI, gniazdka 230V czy żarówki.

Dzięki temu można tworzyć rozbudowaną sieć która może działać na znacznie większe odległości niż klasyczne WiFi.
