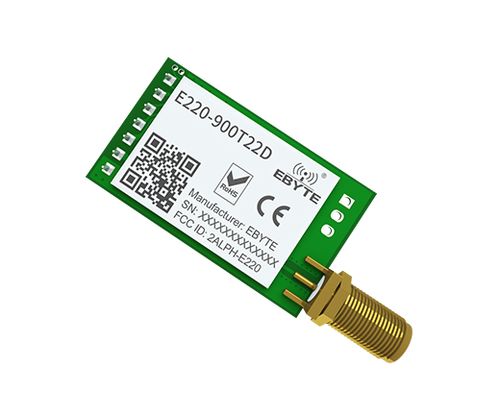

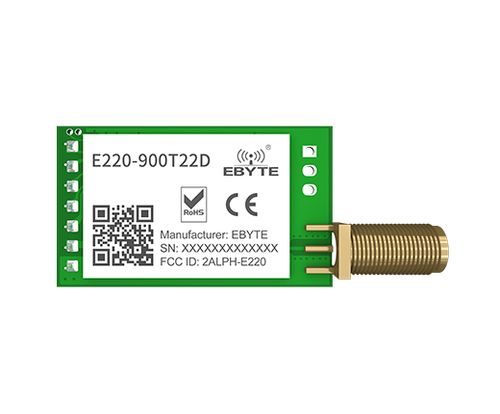

Moduł komunikacyjny UART E220-900T22D LoRa 868/915MHz 5km

Moduł do bezprzewodowej transmisji szeregowej UART. E220-900T22D renomowanej firmy Ebyte oparty jest na układzie LLCC68 amerykańskiej firmy Semtech.

Semtech LLCC68 o maksymalnej mocy 22dBm pozwala na transmisję na odległość ok 5km.

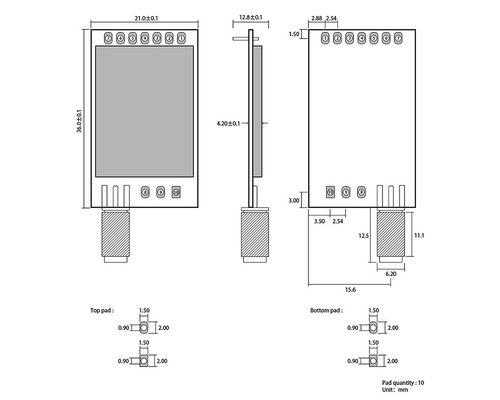

Wszystkie wejścia i wyjścia modułu E220-900T22D zostały dla Twojej wygody wyprowadzone do goldpin raster 2.54mm.

Wejścia/wyjścia układu:

• M0 - wejście konfigurujące
• M1 - wejście konfigurujące
• RXD - wejście TTL UART
• TXD - wyjście TTL UART
• AUX - wyjście (wsparcie dla wybudzenia over the air)
• VCC - napięcie zasilania
• GND - masa

Konfiguracja modułu przy pomocy M1 i M0:

• 0/0 - transmisja bezpośrednia (transparentna)
• 0/1 - moduł jako nadajnik
• 1/0 - moduł jako odbiornik
• 1/1 - moduł w Deep Sleep

Dane techniczne

• Częstotliwość programowalna: 850～931MHz
• Czułość odbioru: -147dBm
• Prędkość transmisji: 2.4 - 62.5kbps
• Odległość testowa: 5000m (na wolnym powietrzu, z maksymalną mocą, zysk anteny 5dBi, wysokość 2m, szybkość transmisji danych: 2,4kbps)
• Interfejs komunikacji: szeregowy UART
• Typ wyjścia antenowego: SMA-K
• Zasilanie: 3.3 - 5.5V
• Zużycie prądu podczas trybu czuwania (deep sleep): 5uA
• Zużycie prądu podczas pracy przy mocy 30dBm: 110mA
• Max Wilgotność pracy: 90%
• Temperatura pracy: -40 +85
