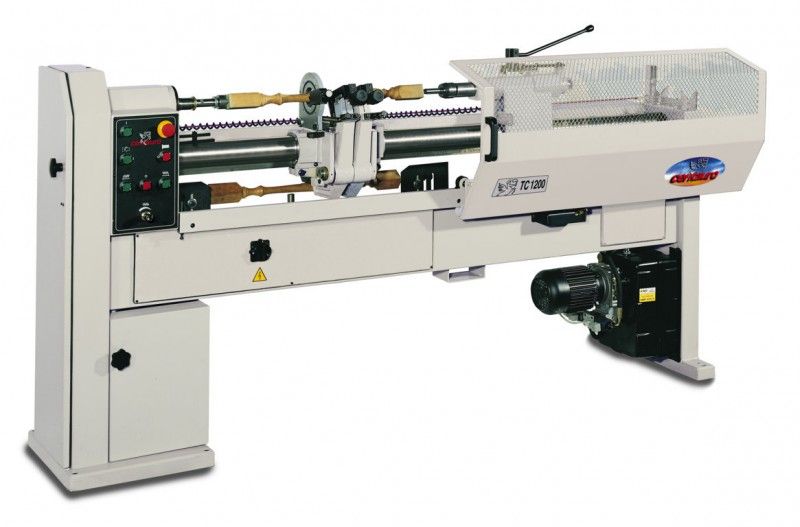

Tokarka kopiująca CENTAURO TC 1200

Kod produktu: |ID:1824|

TC-1200 jest mechaniczną tokarką kopiującą do produkcji małych i średnich serii tralek schodowych, nóg stołów, krzeseł oraz innych części mebli

• Max. odległość między osiami: 1200 mm
• Wysokość kłów nad łóżem: 120 mm
• Max. średnica kopiowania: 150 mm
• Max. średnica przesuwu podtrzymki: 90 mm
• Przyłącze konika i zabieraka: 3 CM
• Prędkość posuwu siodła: 0÷5 m/min
• Prędkość powrotu siodła: 5 m/min
• Silnik wrzeciona: HP 4 (KW 3)
• Prędkość obrotowa wrzeciona obr/min.: 900-1500-2200-3000
• Moc przyłączeniowa: 3,75 kW
• Moc silnika z agregatem hydraulicznym: HP 1 (KW 0,75)
• Ciśnienie robocze: 25 ÷ 30 bar
• Wymiary (Dł x Wys x Szer): 2400 x 650 x 1540 mm
• Waga netto: 400 kg
• Waga brutto (pudło): 460 kg
• Waga brutto (skrzynia): 500 kg
• Wymiary pudła: 2600 x 600 x 1410 mm
• Poziom ciśnienia akustycznego na stanowisku operatora: 71 dB (A)

• Obrotowy agregat wykonany ze stali kobaltowej umożliwia bezproblemowy przesuw nawet szczególnie wrażliwych elementów. System ten pozwala na idealne i dokładne odwzorowanie elementów o najmniejszej średnicy
• Hydrauliczny ruch siodła z bezstopniową regulacją prędkości pozwala na osiągnięcie najwyższej jakości wykończenia obrabianych elementów
• Bezpośredni widok na urządzenie przy obróbce zgrubnej oraz krańcowej
• Posiada urządzenie do szybkiego centrowania obrabianego elementu

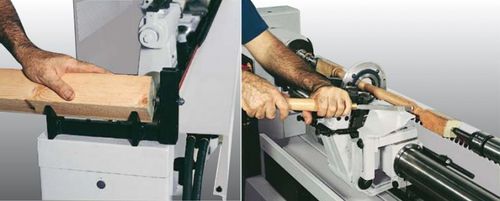

• Podtrzymka pozwalająca na późniejsze ręczne wykańczanie elementu (za pomocą narzędzi dostępnych jako wyposażenie opcjonalne)

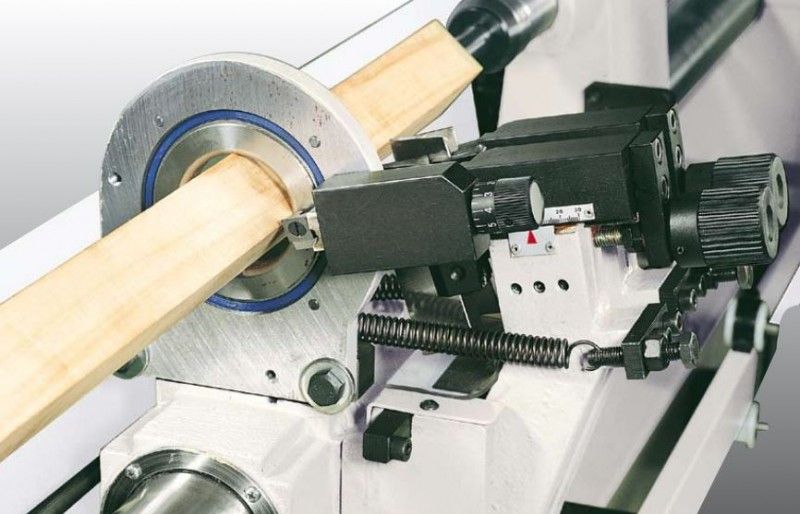

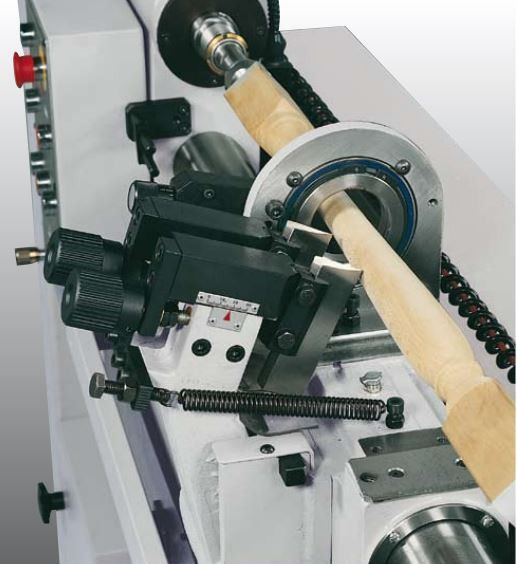

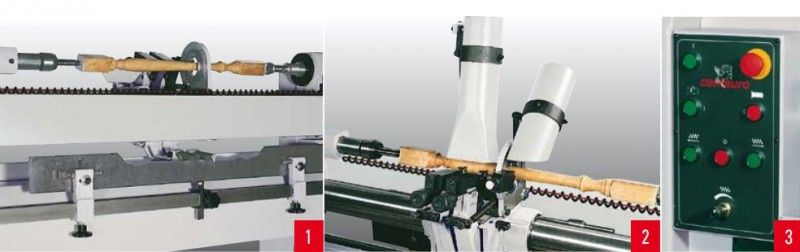

• Przesuwna podtrzymka (max. fi 90 mm) z narzędziem do cięcia wstępnego i wymiennymi wkładkami noży tnących:1) Do produkcji masowej zaleca się stosowanie metalowego szablonu 2) Siodło kopiujące z dwoma kapturami do odciągania pyłu 3) Elektryczny panel sterowania z regulatorem prędkości hydraulicznego przesuwu siodła.

Zakres dostawy:

• Silnik samohamujący (tylko wersja CE)
• Zabierak z dwoma wymiennymi głowicami fi 28 oraz 45 mm
• Obrotowy konik fi 12 mm
• Przesuwna podtrzymka fi 90 mm (kwadrat 65 x 65 mm) z tuleją redukcyjną
• 2 pionowe żłobaki, promień 1,2 mm i 1 narzędzie do obróbki wstępnej
• Narzędzie do centrowania obrabianego elementu
• Potrzymka do narzędzi wykańczania ręcznego
• 2 kanały odciągowe do odsysania pyłu o średnicy 100 mm
• Wyłącznik bezpieczeństwa silnika
• Przycisk awaryjny
• Przesuwna osłona przednia
• Narzędzia naprawcze
• Kamień szlifierski do obciągania ściernicy

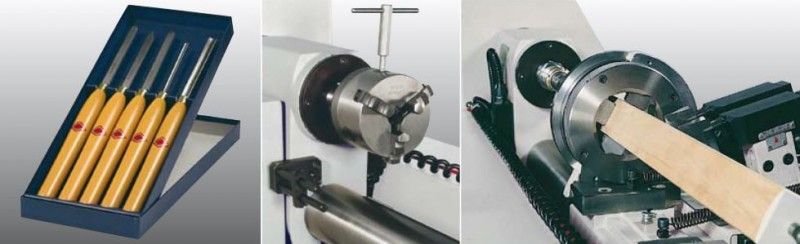

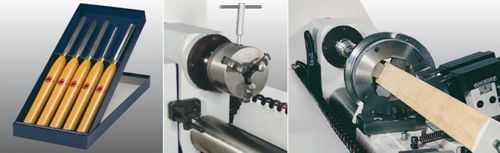

Wyposażenie opcjonalne:

• Zestaw pięciu narzędzi do ręcznego wykańczania elementu (ref. A15)
• Uchwyt trzy- lub czteroszczękowy o średnicach 80 i 100 mm (ref. A4)
• Samocentrująca podtrzymka do kwadratowych kawałków o wymiarach max. 30x30 do 60x60 mm
• Szlifierka AG125
• Tuleje do przesuwu stałego (fi 20-80 mm max.)
