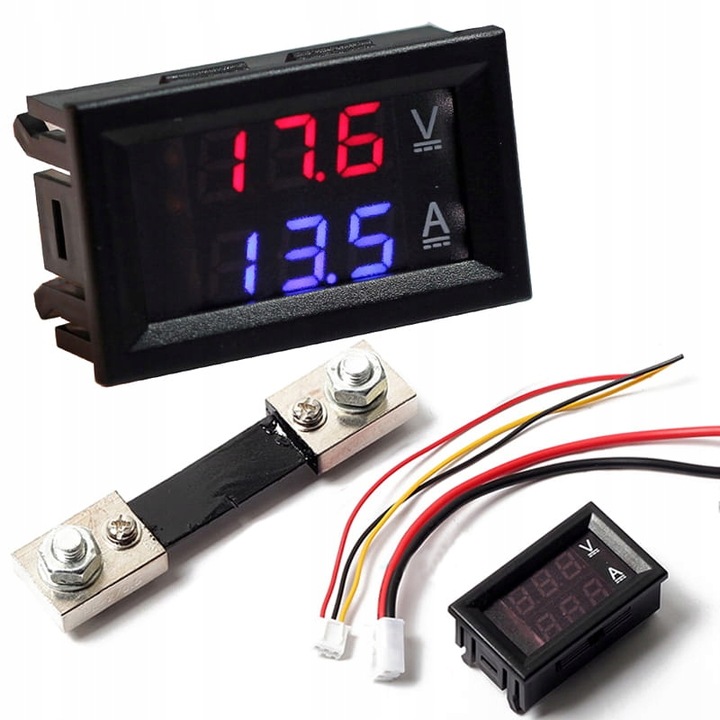

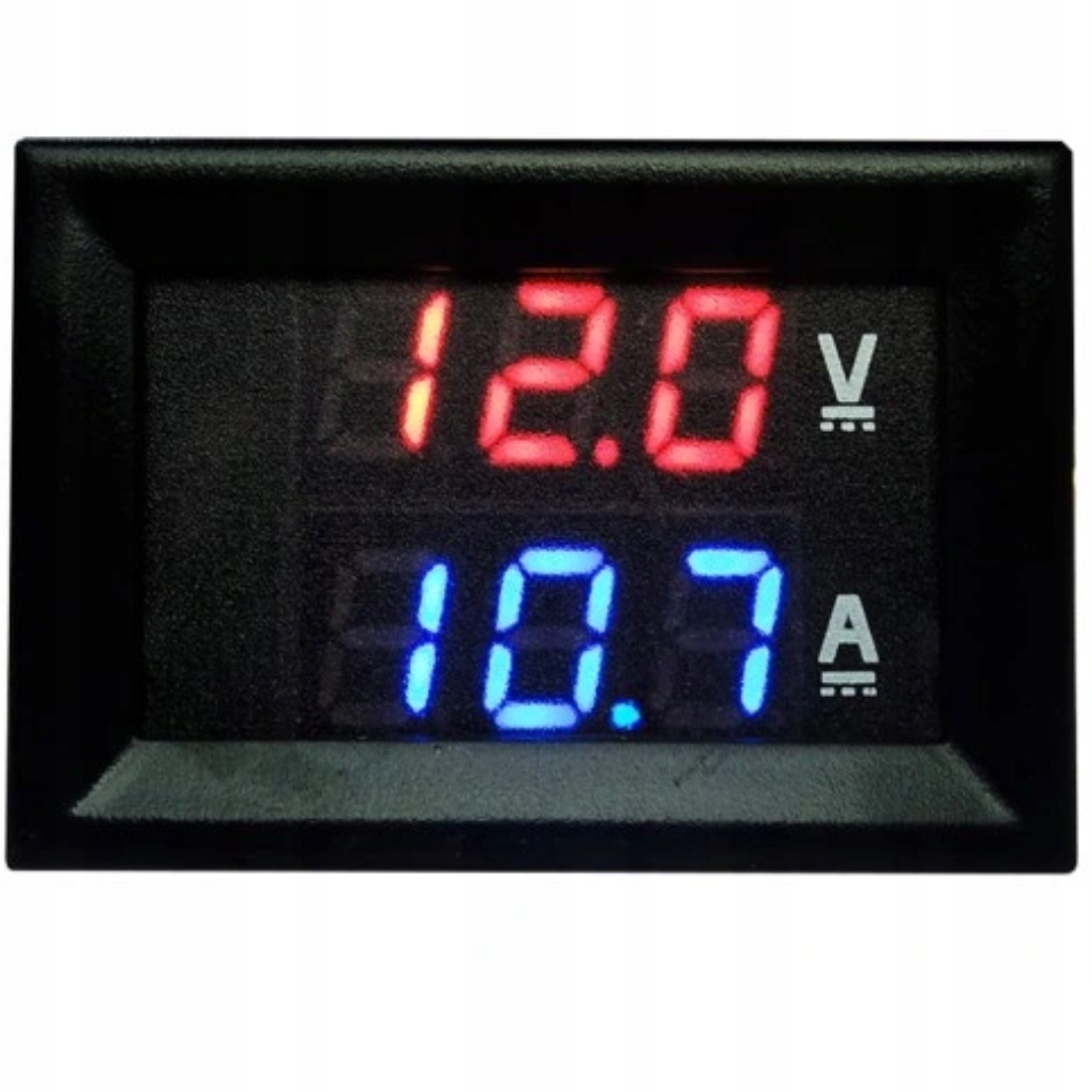

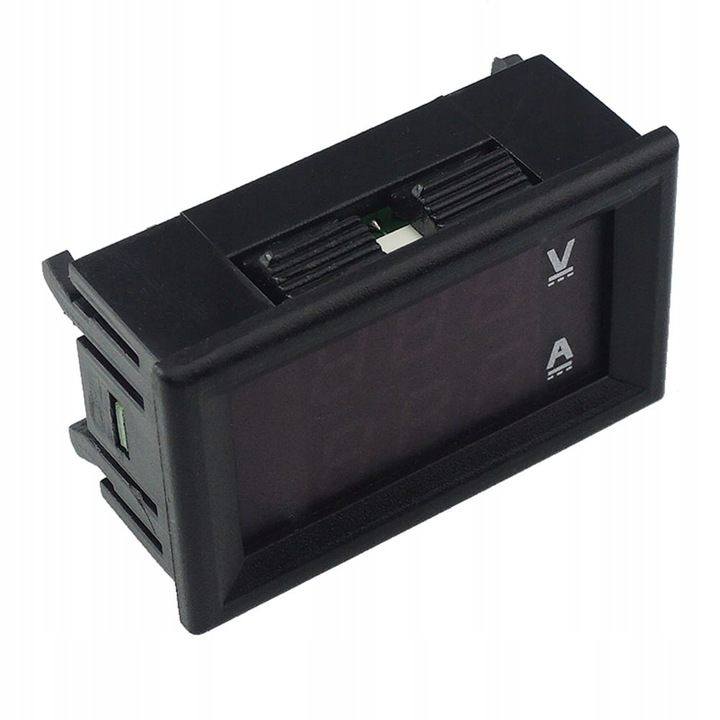

MODUŁ PANELOWY 2w1 WOLTOMIERZ 100V + AMPEROMIERZ 100A Z BOCZNIKIEM 75mV

Uniwersalny moduł woltomierza amperomierza z zewnętrznym bocznikiem. Miernik zasilany jest napięciem stałym w zakresie 4V-30V DC.

Specyfikacja:

• Napięcie zasilania DC 4V-30V
• Pomiar prądu 0-100A DC (kolor żółty)
• Pomiar napięcia 0-100V DC (kolor czerwony)
• Częstotliwość odświeżania 500ms/1pomiar
• Dokładność 1%
• Temperatura pracy -10 do 65 stopni Celsjusza
• Czerwony to plus zasilania miernika, czarny masa, żółty pomiar prądu, czarny masa, czerwony pomiar napięcia
• Wymiary 48 * 29 * 21mm (L*W*H)
• Wymiary otworu do montażu: 45 * 26mm (L*W)
• Bocznik 100a, 75mV

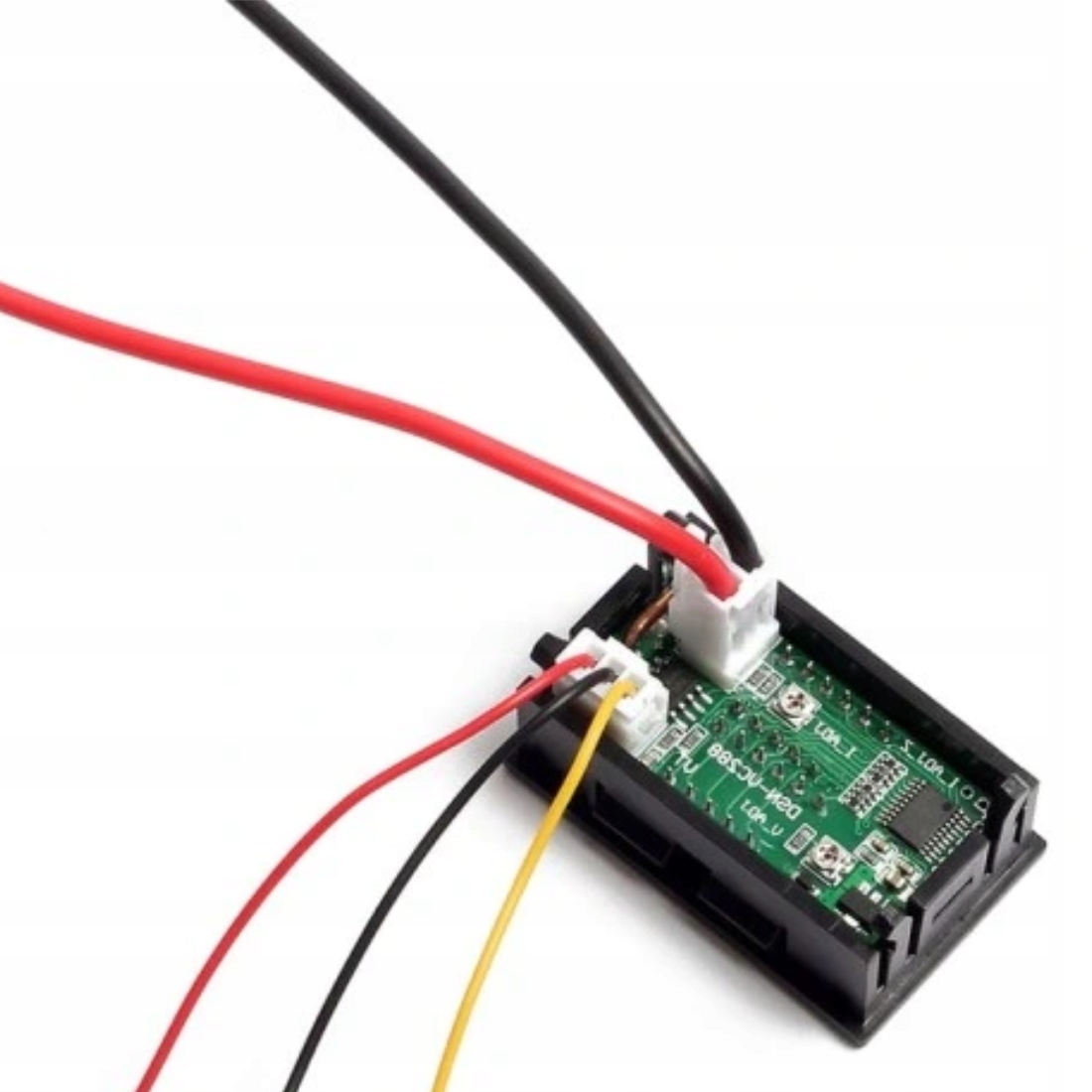

• Łatwy montaż poprzez przewody ze złączkami w zestawie

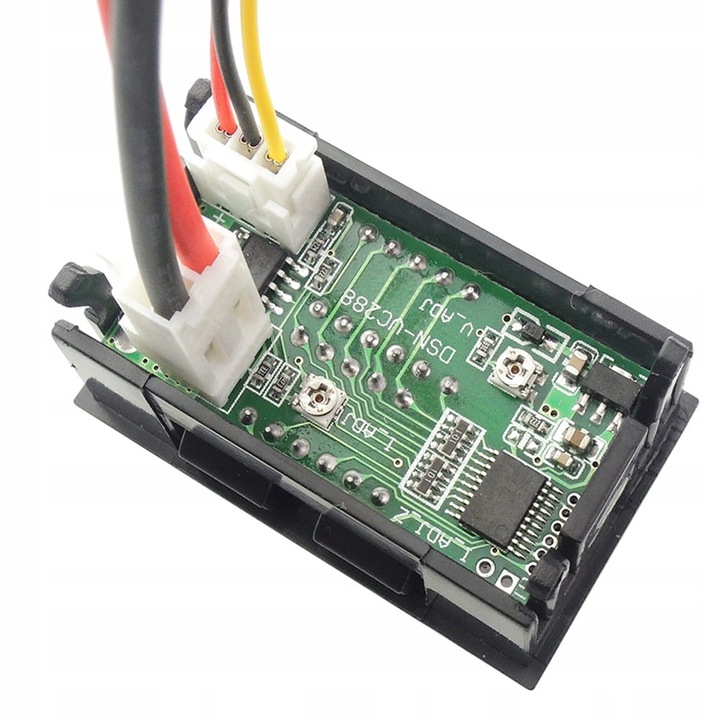

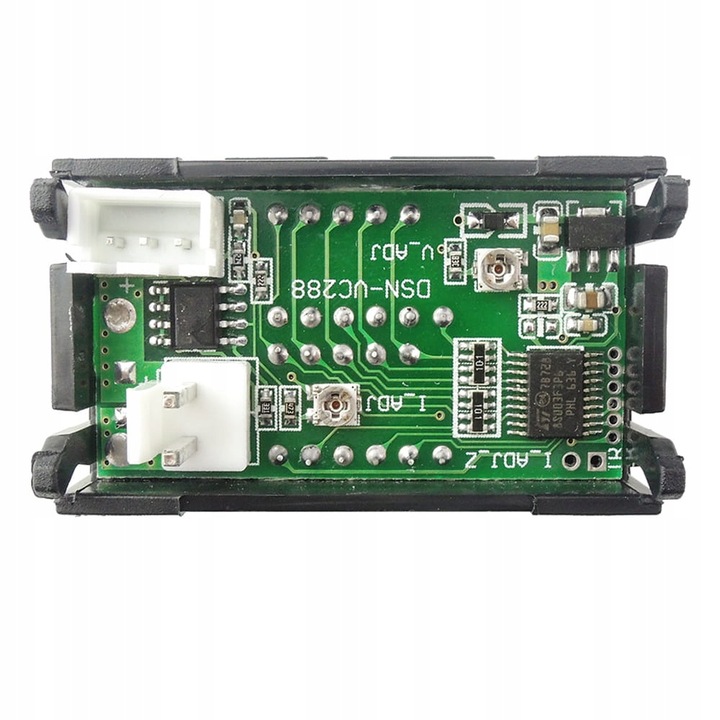

• Możliwość regulacji wskazań woltomierza i amperomierza poprzez potencjometry wbudowane w regulator

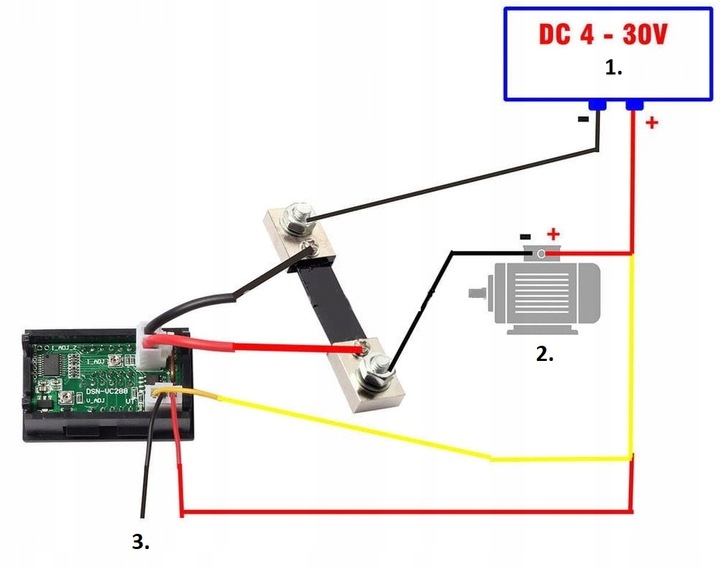

Zasilanie miernika z zasilania odbiornika:

Zasilanie musi być z przedziału 4-30V!

• brak konieczności doprowadzenia zasilania do miernika
• możliwość pracy do 30V
• łatwe podłączenie

1. Zasilanie odbiornika i miernika
2. Silnik, lampa, grzałka itp.
3. Czarny przewód pozostaje niepodłączony!

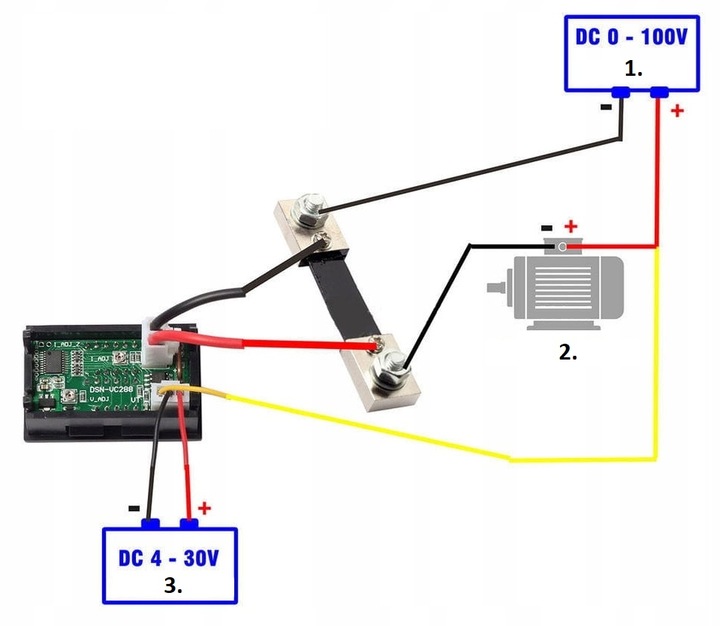

Zasilanie miernika drugim źródłem zasilania:

Zasilanie miernika: 4-30V DC

Zasilanie urządzenia: 0-100V DC

• możliwość pomiaru odbiornika w zakresie 0-100V
• zasilanie miernika w zakresie 4-30V
• łatwe podłączenie

1. Zasilanie urządzenia
2. Silnik, lampa, grzałka itp.
3. Zasilanie miernika

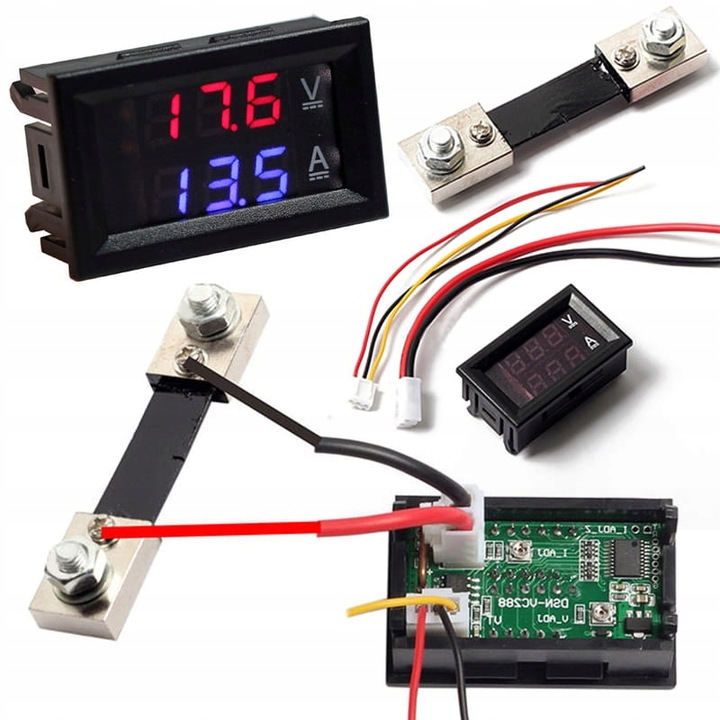

Zestaw zawiera:

• Miernik 2w1 100V, 100A;
• Bocznik 100A 75mV;
• 2szt. przewody wraz ze złączką;
