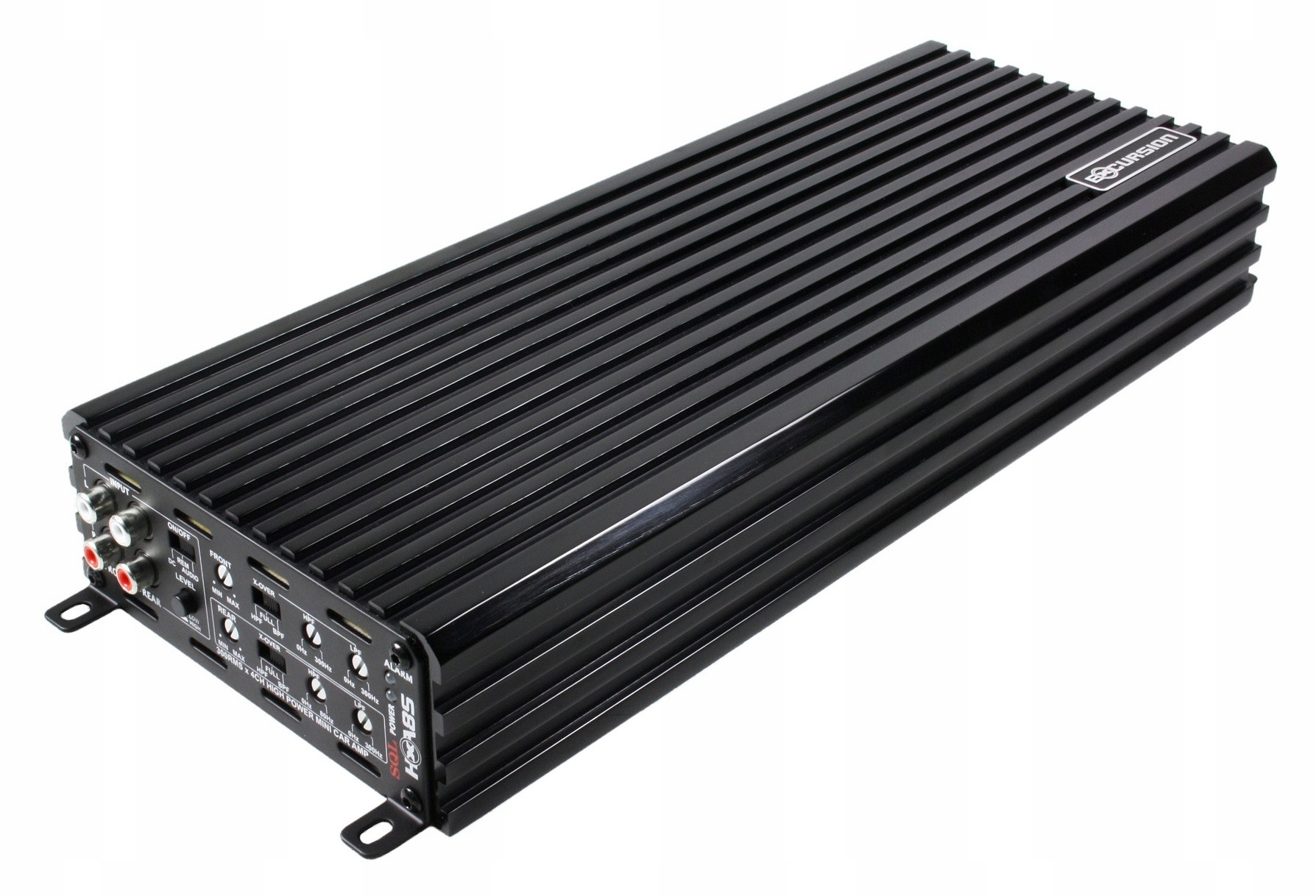

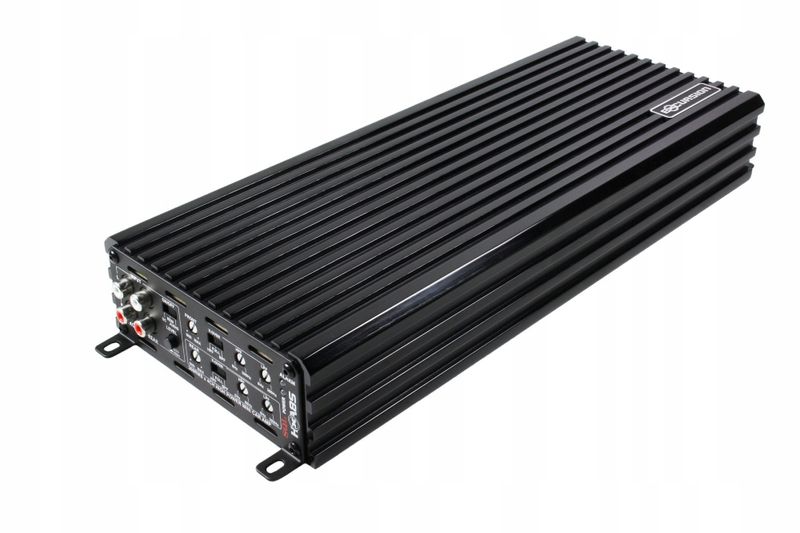

Wzmacniacz Samochodowy 1200W

4 kanałowy / Możliwość mostkowania na dwa kanały

Klasa AB

_________________________

Produkt niemieckiej marki EXCURSION

_________________________

• Moc wyj. RMS/4Ω (nap. zasil. 14,4V):  4x200 W
• Moc wyj. RMS/2Ω (nap. zasil. 14,4V):  4x300 W
• Moc wyj. RMS/4Ω mostek (nap. zasil. 14,4V):  2x600 W

W ZESTAWIE

• Wzmacniacz
• Opakowanie fabryczne

ID: B494

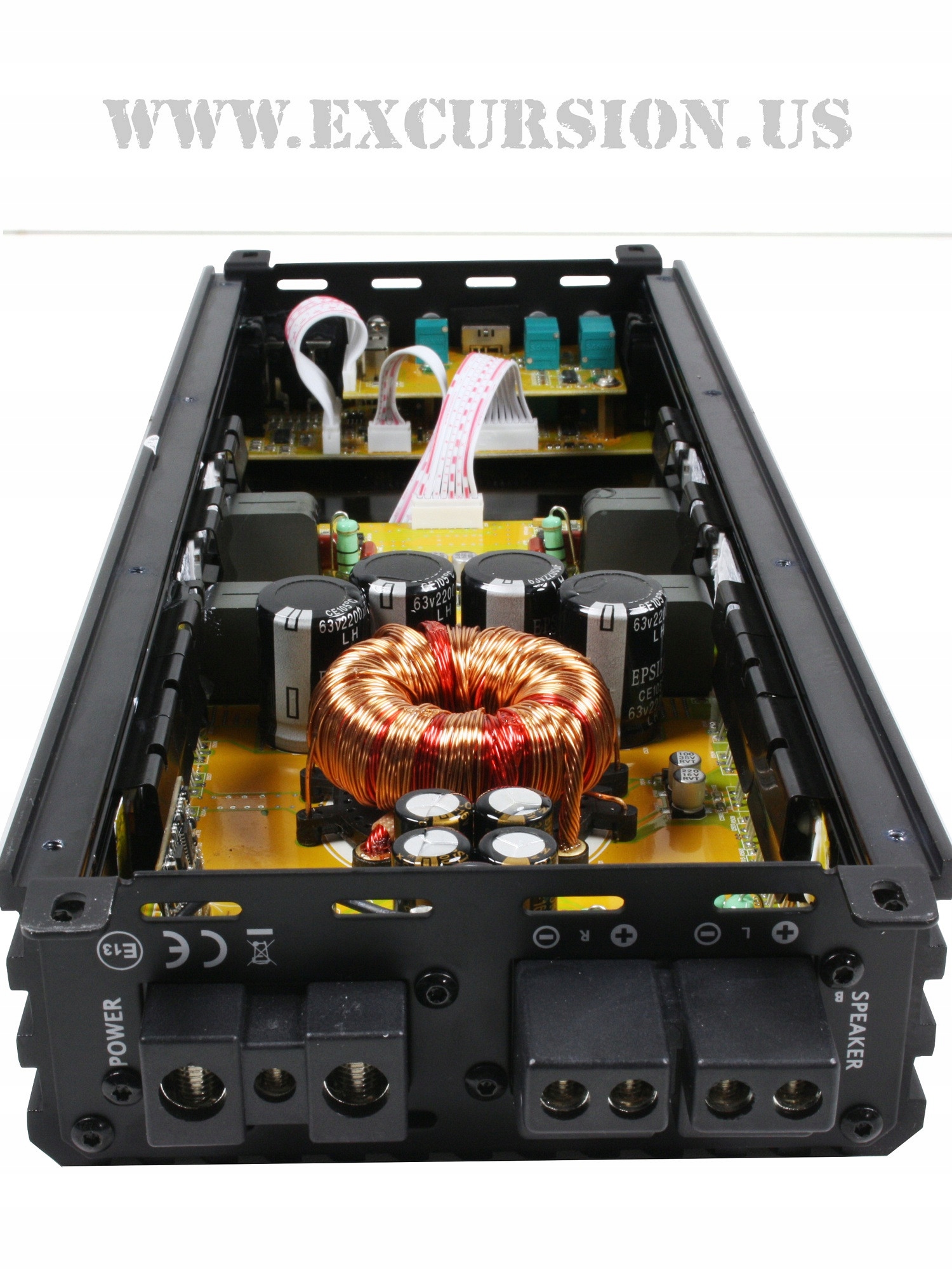

Analogowy wzmacniacz 4-kanałowy o wysokiej sprawności i niewielkich wymiarach zbudowany na bazie dwustronnej płyty PCB wykonane w technologii montażu powierzchniowego SMD. Wzmacniacz został wyposażony w system eliminacji szumów i zakłóceń, a także w wielodrożny układ zabezpieczający przed przeciążeniem, zwarciem na wyjściu głośnikowym, przegrzaniem oraz zbyt niskim lub za wysokim napięciem zasilającym. W standardowym wyposażeniu znajdują się również płynnie regulowane filtry LP i HP z możliwością pracy w trybie BP Subsonic (Band Pass), korektor wzmocnienia basu „Bass Boost”, układ „Auto Turn ON/OF” sterujący załączaniem i wyłączaniem wzmacniacza oraz wejścia „High/Low Input” dla sygnału audio o poziomie głośnikowym i o poziomie RCA (wspólne wejścia sygnału dla trybu "High/Low" poprzez gniazda RCA). Wzmacniacz HXA-85 stabilnie pracuje z obciążeniem do 2Ω w każdym kanale lub do 4Ω przy układzie połączeń typu BRIDGE (mostek).

• Pasmo przenoszenia:  15 - 25 000 Hz
• Maks. poziom zniekształceń THD/4Ω:  < 0,05 %
• Sygnał/Szum (S/N Ratio):  >80 dB
• Czułość wejść dla sygnału RCA (LOW Level):  0,2 - 5,0 V
• Czułość wejść dla sygnału głośnikowego (HIGH Level):  0,6 - 15,0 V
• Filtr LP-Front/Rear z płynną regulacją:  0 - 300 Hz
• Filtr HP-Front z płynną regulacją:  0 - 300 Hz, również w trybie Band Pass Filter (Subsonic)
• Filtr HP-Rear z płynną regulacją:  0 - 80 Hz, również w trybie Band Pass Filter (Subsonic)
• Efektywność /4Ω:  >60 %
• Napięcie pracy:  10-15 V
• Bezpiecznik:  wymagany zewnętrzny 120 A
• Zabezpieczenie przed wysoką temperaturą:  od 80 °C
• Zabezpieczenie przed niskim napięciem zasilania:  poniżej 8 V
• Wymiary obudowy bez przyłączy (szer./wys./dł.):  140/54/355 mm

• Praca w pełnym zakresie częstotliwości w cyfrowej klasie "FRD".
• Technologia: SMD, Full MOSFET, Military Standard.
• Konstrukcja optymalizowana pod kątem poprawy brzmienia i reprodukcji dźwięku o wyższej jakości.
• Tryby pracy filtrów:  FULL/HPF/BPF (w trybie BPF są włączone oba filtry: HP i LP).

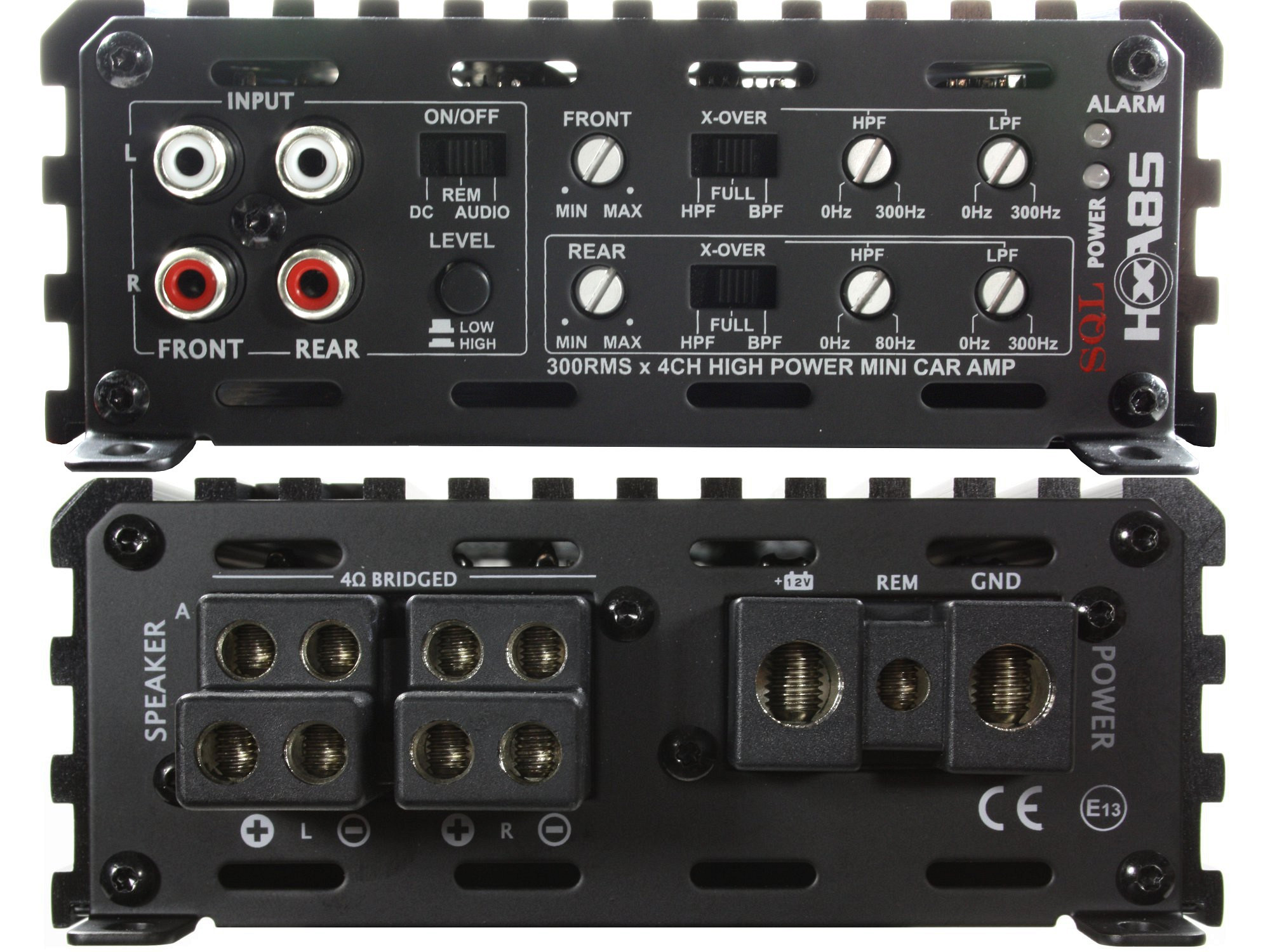

• Wejście sygnału audio Front/Rear:  4xRCA (wspólne dla sygnału HIGH / LOW).
• Wyjście sygnału audio:  brak.
• Przełączniki do wyboru poziomu sygnału wejściowego HIGH / LOW (sygnał o poziomie głośnikowym lub RCA).
• Wspólne wejście sygnału HIGH lub LOW poprzez gniazda RCA po wybraniu odpowiedniego trybu pracy przełącznikiem LEVEL (zalecamy stosowanie konektorów adaptacyjnych RCA/GŁ Excursion XML oraz Excursion XFM - sprzedawane oddzielnie).
• Do wyboru 3 opcje sterowania załączaniem i wyłączaniem wzmacniacza (wybór opcji przełącznikiem ON/OFF):

  1. REM - sterowanie poprzez podanie na złącze "Remote" napięcia sterującego +12V z radioodtwarzacza

  2. DC - automatyczne sterowanie napięciem stałym (ok. +6V) pobieranym przez wejścia RCA z przewodów głośnikowych radioodtwarzacza (działa po wcześniejszym wybraniu przełącznikiem LEVEL wejścia sygnału o poziomie głośnikowym - HIGH)

  3. AUDIO - automatyczne sterowanie wzmacniaczem po wykryciu na wejściach RCA wzmacniacza impulsów sygnału audio (np. muzyki). Ta opcja posiada układ opóźnienia czasowego.

• Odporne na korozję niklowane gniazda i złącza przewodów.
• Masywne terminale ze śrubami imbusowymi dla kabli zasilających o przekroju do 21 mm2.
• Masywne terminale ze śrubami imbusowymi dla kabli głośnikowych o przekroju do 10 mm2.
• Układy zabezpieczające przed przeciążeniem, zwarciem na wyjściu głośnikowym, przegrzaniem i za niskim napięciem.

TURN ON/OFF - 3 opcje sterowania wzmacniaczem (Remote)

Wzmacniacz Excursion HXA-85 posiada układ „Remote” odpowiedzialny za załączanie i wyłączanie wzmacniacza, który może pracować w trzech trybach wybieranych przełącznikiem ON/OFF. Pierwszy wariant (REM) działa dla sygnału wejściowego HIGH oraz LOW i jest to standardowe sterowanie wzmacniaczem poprzez podanie napięcia +12V na jego złącze REM. Pozostałe dwa warianty sterowania (opcja DC oraz AUDIO) pracują jako układ "Auto Turn On/Off" i mogą być wykorzystane w przypadku, gdy radioodtwarzacz nie posiada standardowego wyjścia sterującego „Remote”. Jeżeli przełącznik ON/OFF jest w pozycji DC i wcześniej wybrano rodzaj wejścia sygnałowego HIGH (sygnał o poziomie głośnikowym), to układ automatycznie załączy wzmacniacz, gdy po włączeniu radioodtwarzacza, na jego przewodach głośnikowych pojawi się napięcie stałe ok. 6V w stosunku do masy zasilania. Ten rodzaj sterowania może mieć zastosowanie w przypadku większości standardowych radioodtwarzaczy posiadających wewnętrzny wzmacniacz mocy zbudowany w oparciu o układy scalone. Opcja ta może jednak nie działać z bardziej zaawansowanymi fabrycznymi systemami audio, które zostały wyposażone w zewnętrzny wzmacniacz, gdzie na przewodach głośnikowych nie występuje napięcie stałe (np. niektóre modele BMW). Jeżeli przełącznik ON/OFF jest w pozycji AUDIO, to układ załączy lub wyłączy wzmacniacz w zależności od wykrycia obecności impulsów sygnału audio na wejściach sygnałowych RCA. Ten tryb posiada układ opóźnienia czasowego. W przypadku korzystania z układu "Auto Turn On/Off (opcja DC lub AUDIO), konektor REM +12V znajdujący się przy złączach kabli zasilających pełni rolę automatycznie sterowanego wyjścia REMOTE, które może być wykorzystane do załączania/wyłączania innych urządzeń, np. kolejnych wzmacniaczy mocy.
