Wzmacniacz Samochodowy 600W klasa D

1 kanałowy monoblok

_________________________

Produkt niemieckiej marki Excursion

_________________________

• Moc wyj. RMS/4Ω (nap. zasil. 14,4V):  1x400 W
• Moc wyj. RMS/2Ω (nap. zasil. 14,4V):  1x600 W
• Moc wyj. RMS/4Ω Bridge-Link 2 szt. (nap. zasil. 14,4V):  1x1200 W
• Moc wyj. RMS/2Ω Bridge-Link 2 szt. (nap. zasil. 14,4V):  nieobsługiwane

ID: B451

SPECYFIKACJA

• Pasmo przenoszenia:  5 - 300 Hz
• Maks. poziom zniekształceń THD/4Ω:  < 0,3 %
• Sygnał/Szum (S/N Ratio):  >100 dB
• Czułość wejść dla sygnału RCA (LOW Level):  0,2 - 5,0 V
• Czułość wejść dla sygnału głośnikowego (HIGH Level):  0,6 - 15,0 V
• Filtr LP z płynną regulacją:  40 - 200 Hz
• Filtr HP z płynną regulacją:  0 - 50 Hz (Subsonic)
• Bass Boost - podbicie niskich częstotliwości:  płynna regulacja 0-12dB/45Hz
• Efektywność /4Ω:  >80 %
• Napięcie pracy:  10-15 V
• Bezpiecznik:  wymagany zewnętrzny 60 A
• Zabezpieczenie przed wysoką temperaturą:  od 80 °C
• Zabezpieczenie przed niskim napięciem zasilania:  poniżej 8 V
• Wymiary obudowy bez przyłączy (szer./wys./dł.):  140/54/200 mm

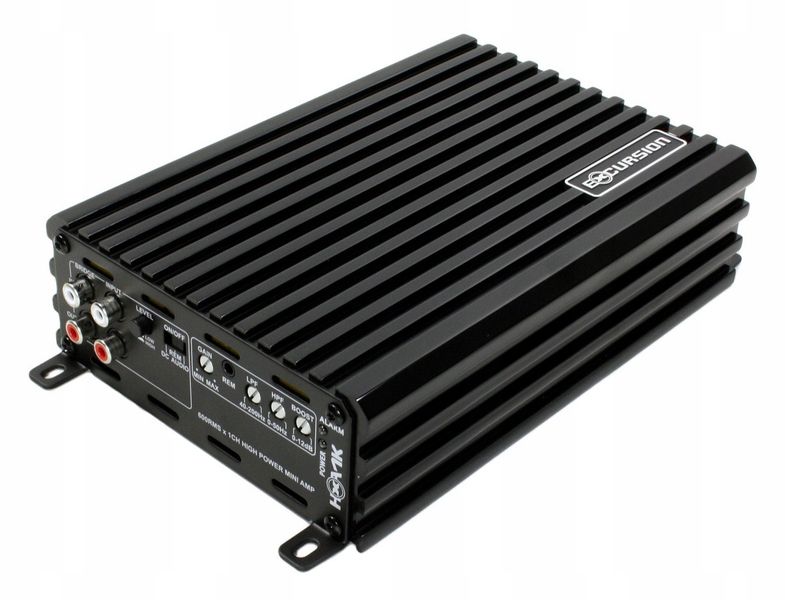

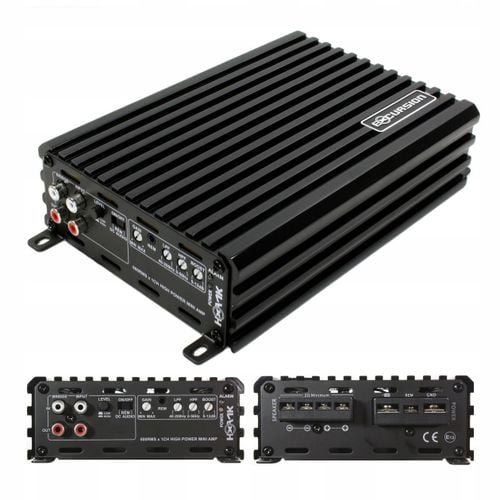

Excursion HXA-1K

1-kanałowy wzmacniacz samochodowy o mocy 1x400/600W, stabilny do 2Ω, cyfrowy (klasa D), możliwość mostkowania (Bridge-Link), wejścia sygnału Hi/Lo, Auto Turn On/Off, niewielkie wymiary.

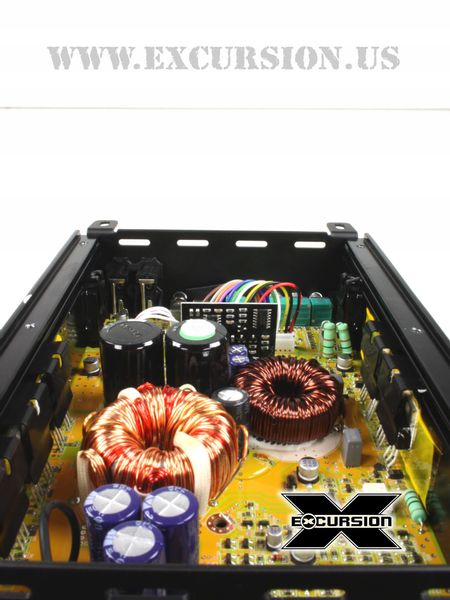

Cyfrowy wzmacniacz 1-kanałowy o bardzo wysokiej sprawności i niewielkich wymiarach zbudowany na bazie dwustronnej płyty PCB wykonanej w technologii montażu powierzchniowego SMD. Wzmacniacz został wyposażony w system eliminacji szumów i zakłóceń, a także w wielodrożny układ zabezpieczający przed przeciążeniem, zwarciem na wyjściu głośnikowym, przegrzaniem oraz zbyt niskim lub za wysokim napięciem zasilającym. W standardowym wyposażeniu znajdują się również płynnie regulowane filtry LP i HP z możliwością pracy w trybie BP Subsonic (Band Pass), korektor wzmocnienia basu „Bass Boost”, układ „Auto Turn ON/OF” sterujący załączaniem i wyłączaniem wzmacniacza oraz wejścia „High/Low Input” dla sygnału audio o poziomie głośnikowym i o poziomie RCA (wspólne wejścia sygnału dla trybu "High/Low" poprzez gniazda RCA). Wszystkie 1-kanałowe wzmacniacze Excursion z serii HXA posiadają możliwość linkowania, czyli wspólnej pracy dwóch takich samych modeli w układzie połączeń typu BRIDGE (jeden jako sterujący Master, drugi jako Slave). Wzmacniacz HXA-1K stabilnie pracuje z obciążeniem do 2Ω w standardowej konfiguracji połączeń lub do 4Ω w układzie dwóch takich samych wzmacniaczy pracujących wspólnie w trybie BRIDGE (mostek). Model ten może być również wyposażony w opcjonalny zdalny regulator głośności subwoofera Excursion HXA-RC.

• Praca w cyfrowej klasie "D".
• Technologia:  SMD, Full MOSFET. Military Standard.
• Tryby pracy filtrów HP i LP:  włączone na stałe jako Band Pass Filter.
• Wejście sygnału audio:  2xRCA (wspólne dla sygnału HIGH / LOW - tylko gdy wzmacniacz nie pracuje w trybie zmostkowanym Bridge).
• BRIDGE (mostek):  możliwość pracy dwóch takich samych wzmacniaczy - jeden jako Master, drugi jako Slave
• Wejście BRIDGE IN:  1xRCA (tylko gdy ten wzmacniacz pracuje jako Slave - jest to wejście dla sygnału wysyłanego z drugiego wzmacniacza Master)
• Wyjście BRIDGE OUT:  1xRCA (tylko gdy ten wzmacniacz pracuje jako Master - jest to wyjście sygnału do drugiego wzmacniacza Slave).

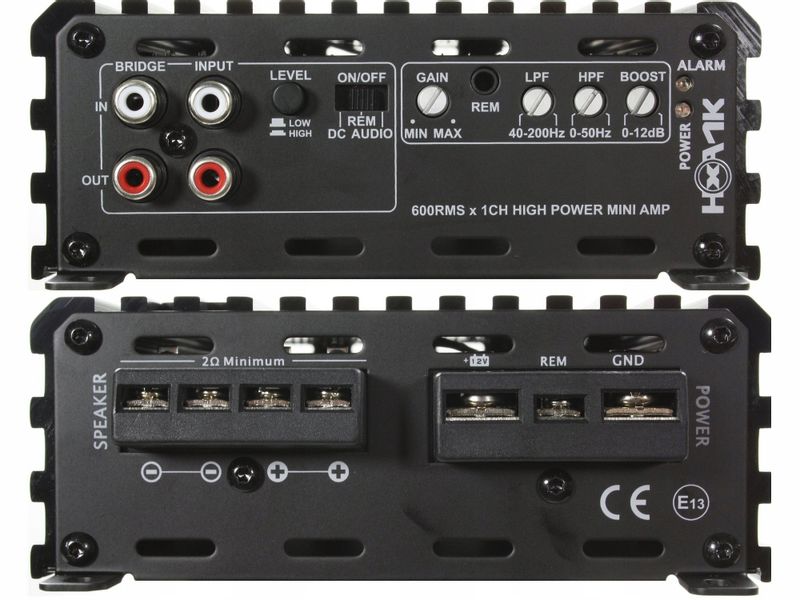

• Przełączniki do wyboru poziomu sygnału wejściowego HIGH / LOW (sygnał o poziomie głośnikowym lub RCA).
• Wspólne wejście sygnału HIGH lub LOW poprzez gniazda RCA po wybraniu odpowiedniego trybu pracy przełącznikiem LEVEL (zalecamy stosowanie konektorów adaptacyjnych RCA/GŁ Excursion XML oraz Excursion XFM - sprzedawane oddzielnie).
• Do wyboru 3 opcje sterowania załączaniem i wyłączaniem wzmacniacza (wybór opcji przełącznikiem ON/OFF):

  1. REM - sterowanie poprzez podanie na złącze "Remote" napięcia sterującego +12V z radioodtwarzacza

  2. DC - automatyczne sterowanie napięciem stałym (ok. +6V) pobieranym przez wejścia RCA z przewodów głośnikowych radioodtwarzacza (działa po wcześniejszym wybraniu przełącznikiem LEVEL wejścia sygnału o poziomie głośnikowym - HIGH)

  3. AUDIO - automatyczne sterowanie wzmacniaczem po wykryciu na wejściach RCA wzmacniacza impulsów sygnału audio (np. muzyki). Ta opcja posiada układ opóźnienia czasowego.

• Odporne na korozję niklowane gniazda i złącza przewodów.
• Terminale pod konektory widełkowe dla kabli zasilających.
• Terminale pod konektory widełkowe dla kabli głośnikowych.
• Układy zabezpieczające przed przeciążeniem, zwarciem na wyjściu głośnikowym, przegrzaniem i za niskim napięciem.
• Gniazdo do podlączenia opcjonalnego zdalnego regulatora poziomu głośności subwoofera Excursion HXA-RC (sprzedawany oddzielnie).

TURN ON/OFF - 3 opcje sterowania wzmacniaczem (Remote)

Wzmacniacz Excursion HXA-1K posiada układ „Remote” odpowiedzialny za załączanie i wyłączanie wzmacniacza, który może pracować w trzech trybach wybieranych przełącznikiem ON/OFF. Pierwszy wariant (REM) działa dla sygnału wejściowego HIGH oraz LOW i jest to standardowe sterowanie wzmacniaczem poprzez podanie napięcia +12V na jego złącze REM. Pozostałe dwa warianty sterowania (opcja DC oraz AUDIO) pracują jako układ "Auto Turn On/Off" i mogą być wykorzystane w przypadku, gdy radioodtwarzacz nie posiada standardowego wyjścia sterującego „Remote”. Jeżeli przełącznik ON/OFF jest w pozycji DC i wcześniej wybrano rodzaj wejścia sygnałowego HIGH (sygnał o poziomie głośnikowym), to układ automatycznie załączy wzmacniacz, gdy po włączeniu radioodtwarzacza, na jego przewodach głośnikowych pojawi się napięcie stałe ok. 6V w stosunku do masy zasilania. Ten rodzaj sterowania może mieć zastosowanie w przypadku większości standardowych radioodtwarzaczy posiadających wewnętrzny wzmacniacz mocy zbudowany w oparciu o układy scalone. Opcja ta może jednak nie działać z bardziej zaawansowanymi fabrycznymi systemami audio, które zostały wyposażone w zewnętrzny wzmacniacz, gdzie na przewodach głośnikowych nie występuje napięcie stałe (np. niektóre modele BMW). Jeżeli przełącznik ON/OFF jest w pozycji AUDIO, to układ załączy lub wyłączy wzmacniacz w zależności od wykrycia obecności impulsów sygnału audio na wejściach sygnałowych RCA. Ten tryb posiada układ opóźnienia czasowego. W przypadku korzystania z układu "Auto Turn On/Off (opcja DC lub AUDIO), konektor REM +12V znajdujący się przy złączach kabli zasilających pełni rolę automatycznie sterowanego wyjścia REMOTE, które może być wykorzystane do załączania/wyłączania innych urządzeń, np. kolejnych wzmacniaczy mocy.
