ZUBR jednofazowy przekaźnik napięciowy D40t

Jednofazowy przekaźnik napięciowy ZUBR D40t z zabezpieczeniem termicznym

Zaawansowane urządzenie zabezpieczające dla sieci 230V AC z pomiarem TrueRMS, zabezpieczeniem termicznym i konfigurowalnymi zegarami opóźniającymi. Zaprojektowany do ochrony wrażliwego sprzętu przed wahaniami napięcia.

Kluczowe cechy:

• Technologia TrueRMS: Dokładny pomiar napięcia z niesinusoidalnymi przebiegami.
• Ochrona termiczna: Automatyczne wyłączanie przy temperaturze wewnętrznej 80°C
• Zero-Cross Switching: Zmniejsza wyładowania łukowe styków, wydłużając żywotność przekaźnika
• Regulowane opóźnienia: Timer rozruchu (3-600s) z wykrywaniem stabilizacji napięcia
• Rejestrowanie zdarzeń: 50-wejściowa pamięć nieulotna do analizy zdarzeń
• Tryb profesjonalny: Konfigurowalne opóźnienie zadziałania dla stabilnych odchyleń napięcia

Specyfikacja techniczna:

• Prąd znamionowy: 40A (50A szczytowo przez 10min)
• Zakres napięcia: 100-420V AC
• Progi ochrony: 120-210 V (niski), 220-280 V (wysoki)
• Czas zadziałania (podnapięcie): ≤1.2s
• Czas zadziałania (przepięcie): ≤0.04s
• Opóźnienie restartu: 3-600 s (zalecane 120-180 s dla sprężarek)
• Moc: 8,800VA
• Typ przekaźnika: Spolaryzowany elektromagnetyczny
• Zużycie energii w trybie czuwania: ≤76mA
• Pojemność zacisków: Przewody o przekroju do 16 mm²
• Żywotność mechaniczna: 500 000 cykli (bez obciążenia)
• Żywotność elektryczna: 10 000 cykli (obciążenie znamionowe)

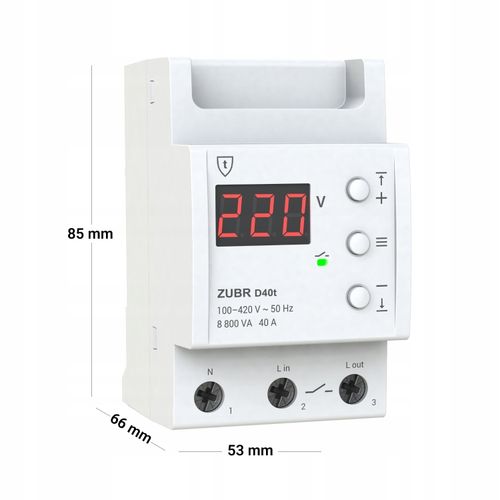

• Wymiary: 53×85×66mm (1 moduł DIN)
• Waga: 210g ±10%

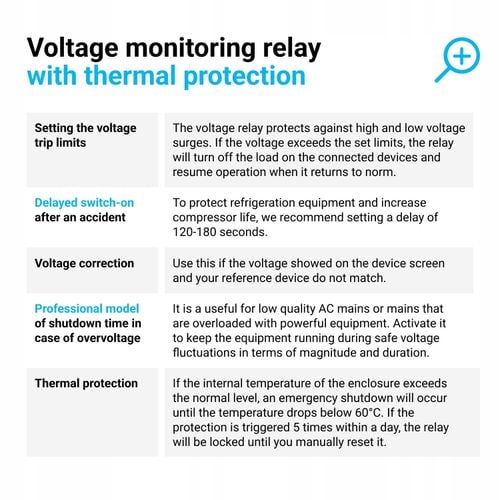

Szczegóły systemu ochrony: Zarządzanie temperaturą

Zintegrowany czujnik temperatury wyzwala wyłączenie przy 80°C z automatycznym resetem przy 60°C. Zerowe przełączanie zmniejsza wytwarzanie ciepła podczas pracy.

Sekwencja uruchamiania

Po normalizacji napięcia, przekaźnik inicjuje odliczanie (konfigurowalne 3-600s) przed ponownym podłączeniem. Dostępne są dwa tryby opóźnienia: od momentu stabilizacji lub od momentu zadziałania.

Instalacja i obsługa:

• Montaż na szynie DIN 35 mm (szerokość pojedynczego modułu)
• Obudowa IP20 (wymaga obudowy IP55 dla środowisk wilgotnych)

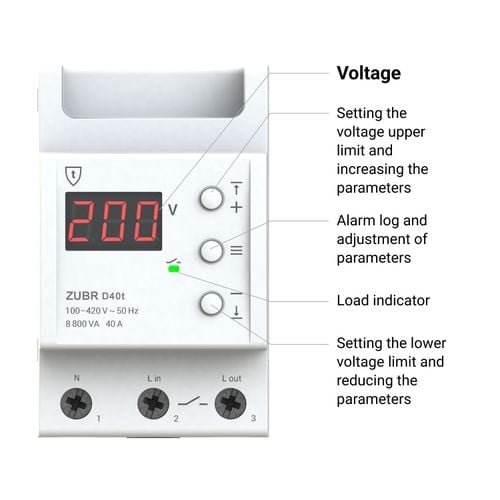

• Interfejs z trzema przyciskami i cyfrowym wyświetlaczem napięcia
• Kompatybilny z systemami automatyki Hager i Schneider

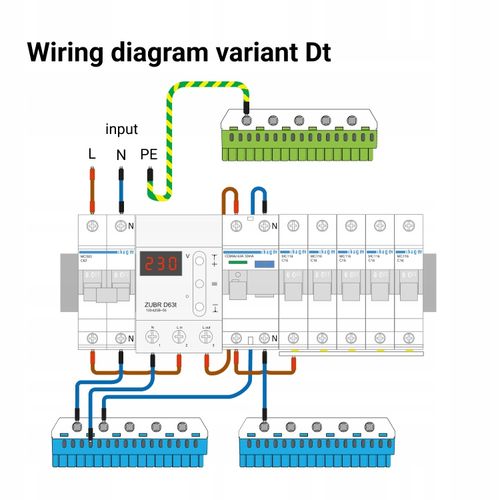

• Schematy okablowania dostępne do pobrania

Zawartość opakowania:

• Jednostka przekaźnikowa ZUBR D40t
• Certyfikat gwarancyjny
• Paszport techniczny
• Instrukcja obsługi
• Akcesoria montażowe
• Opakowanie produktu
