Przekaźnik napięciowy ZUBR 3F trójfazowy

Przekaźnik napięciowy ZUBR 3F trójfazowy

Kategoria Napięciowe

Producent : DS-Electronics

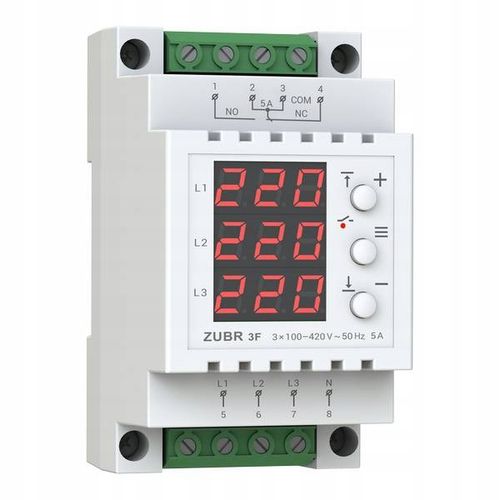

Przekaźnik napięciowy ZUBR 3F

• Dokładność pomiaru za pomocą algorytmu True RMS.
• Zasilacz impulsowy - zmniejsza pobór prądu przez sam przekaźnik.
• Dziennik alarmów dla 100 wartości w pamięci nieulotnej.

Przekaźnik napięcia trójfazowego

Przekaźnik napięciowy ZUBR 3F przeznaczony jest do zabezpieczania urządzeń domowych i przemysłowych (w tym silników trójfazowych) przed przekroczeniem dopuszczalnych wartości granicznych napięcia. Przekaźnik działa na zasadzie odcięcia: w sytuacji awaryjnej odłącza obciążenie.

Urządzenie monitoruje kolejność faz i wyłącza obciążenie w przypadku wystąpienia asymetrii. Czas wyłączenia obciążenia można regulować.

Do normalnej pracy przekaźnika wystarczy jedna faza i zero, dzięki czemu przekaźnik napięciowy może być używany jako pełnoprawne zabezpieczenie jednofazowe. Przekaźnik napięciowy nie będzie działał bez zera.

Do obsługi urządzeń trójfazowych należy użyć stycznika.

Efektywne monitorowanie i wyświetlanie

W menu można indywidualnie wyłączyć sterowanie kolejnością oraz asymetrię napięć. Możliwe jest również wyłączenie kontroli braku faz (dostępne tylko przy wyłączonej asymetrii). W poprzednich wersjach przekaźnika brak fazy nie był traktowany jako błąd przy pracy w trybie jednofazowym. Teraz możesz go obsługiwać.

Sytuacje awaryjne są zapisywane w pamięci stałej zgodnie z ich priorytetem. Na przykład, jeśli w sieci wystąpi jednocześnie skok napięcia i asymetria napięć, to w pamięci zostanie zarejestrowane ważniejsze zdarzenie - asymetria napięć.

Wznów prace urzędzenia z opóźnieniem

Domyślnie jest to model opóźnienia, który uwzględnia czas trwania sytuacji awaryjnej, umożliwiając szybsze wznowienie pracy sprzętu. Możesz aktywować model opóźnienia, który zaczyna odliczanie dopiero po zakończeniu sytuacji awaryjnej. Możesz dostosować jego czas trwania od 3 do 600 sekund, w zależności od rodzaju podłączonych urządzeń.

Profesjonalny model z wyłącznikiem

Aktywuj profesjonalny model wyłączania obciążenia, aby uniknąć częstego odłączania sprzętu. Wyłączenie obciążenia nie nastąpi przy bezpiecznych wartościach i czasie trwania odchyleń napięcia od normy.

Informacyjny i łatwy w użyciu

Przekaźnik zaczyna wyświetlać na wyświetlaczu cyfrowym aktualne napięcie każdej fazy natychmiast po włączeniu. Jeśli napięcie mieści się w ustawionych granicach, urządzenie włączy zasilanie obciążenia, co sygnalizuje czerwony wskaźnik. Przekaźnik obsługiwany jest tylko trzema przyciskami.

Prosta instalacja

Przekaźnik montowany jest w rozdzielnicy na standardowej szynie DIN o szerokości 35 mm. Jeżeli istnieje możliwość przedostania się wody do urządzenia lub do pomieszczenia o podwyższonej wilgotności, należy zabezpieczyć przekaźnik zgodnie z obowiązującymi normami.

Właściwości techniczne ZUBR 3F

• Kategoria produktu: przekaźnik napięciowy
• Maksymalny prą: 5 A
• Metoda instalacji: Szyna DIN
• Liczba faz: 3 godz. 230/380 V
• Ochrona termiczna: NIE
• Rodzaj pomiaru napięcia: TrueRMS
• Opóźnienie wyłączenia prof.: Tak
• Dolna granica napięcia: 120-210 V
• Górna granica napięcia: 220-280 V
• Nośność znamionowa: 1 000 VA
• Czas wyłączenia obciążenia przy redukcji napięcia: nie więcej niż 1 sek. (>120 V), nie więcej niż 0,04 sek. (<120 V)
• Czas wyłączenia obciążenia po przekroczeniu napięcia: nie więcej niż 0,04 sek
• Czas opóźnienia włączenia obciążenia: 3-600 sek
• Asymetria napięcia: 10-80 V
• Czas wyłączenia przy asymetrii faz: 0-30 sek
• Napięcie zasilania: 100-420 V
• Obecne zużycie: nie więcej niż 10 mA
• Waga: 0,15kg ±10%

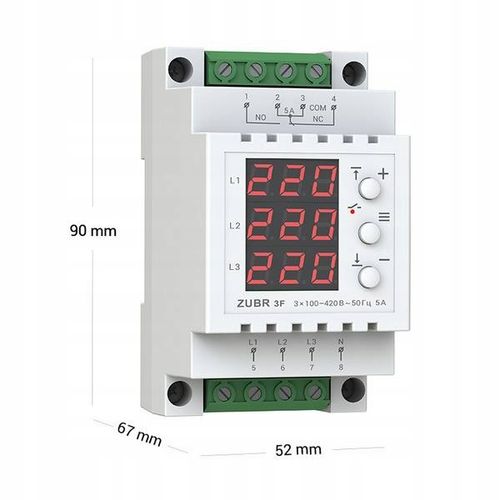

• Wymiary całkowite (szer. x wys. x gł.): 52 x 90 x 67 mm
• Liczba cykli pod obciążeniem, nie mniej niż: 50 000 cykli
• Liczba cykli bez obciążenia, nie mniej niż: 20 000 000 cykli
• Stopień ochrony: ІР20
• Pojemność, VA: 1 000 - 3 500
• W zestawie: przekaźnik, karta gwarancyjna, paszport techniczny, instrukcja, opakowanie
