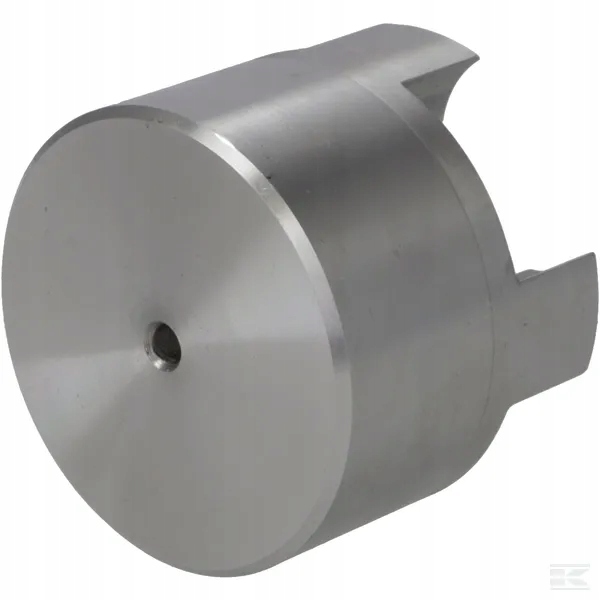

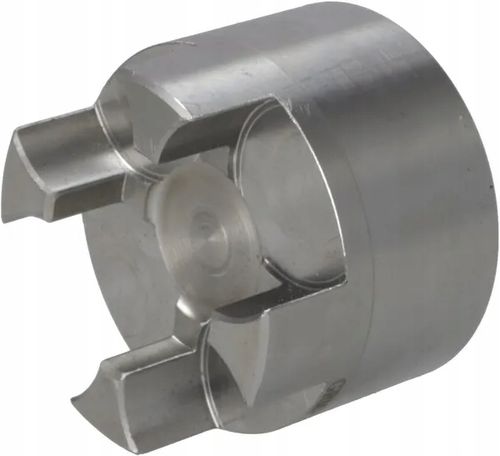

Piasta 28 B Otwór Pilotowy

Zastosowanie:

Numer części: GRM2838B

Jednostka: Sztuka

Zastosowanie: Połączenie wałów pomp i silników

Właściwości:

• Odporne na przebicie
• wyważenie: G16 wg DIN-ISO 1940

Informacje techniczne:

• Otwór piasty, rowek wpustowy i otwór gwintowany są opcjonalne
• dostępne zgodnie z dyrektywą produktową 94/9/WE ATEX

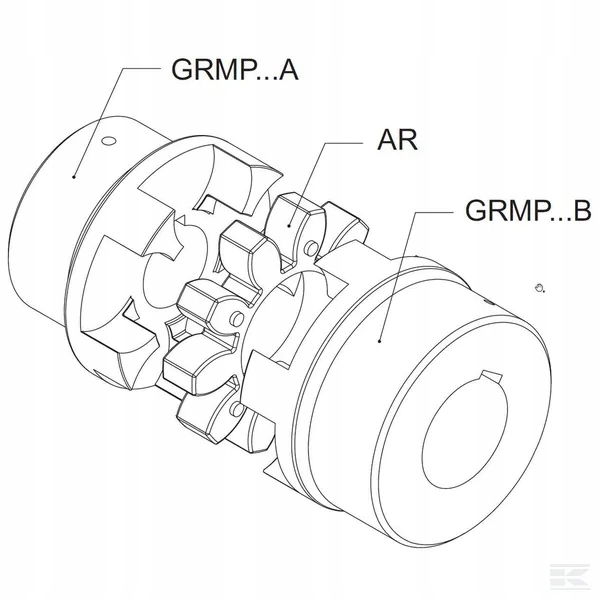

• kompletne sprzęgło składa się z dwóch połówek typu GRMB..B1/GRMB..B2 i jednej gwiazdy z tworzywa sztucznego
• zamienne z Rotex (KTR); Spidex RaJa; MultiMont Astra (Reich); Trasco (SIT); Giflex (Chiaravalli)

Materiał: Stal

Składa się z: 1 połówka sprzęgła

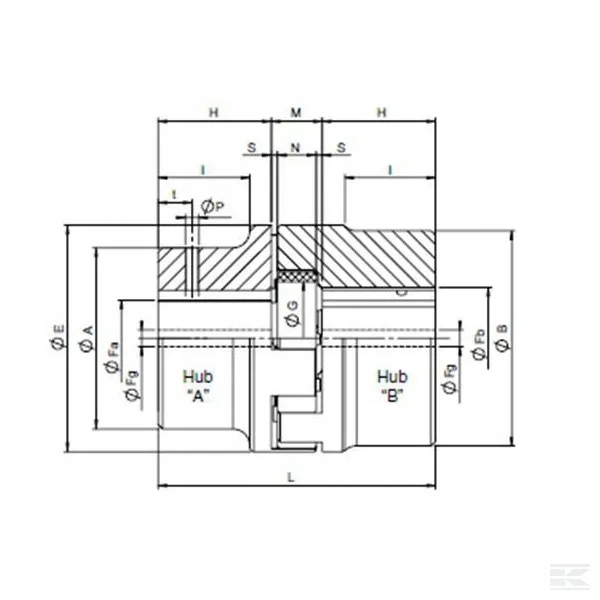

L Długość całkowita: 90 mm

M Prześwit: 20 mm

Fg Szerokość wpustu: 10 mm

Nominalny moment roboczy przy 92: 95 N·m

Nominalny moment roboczy przy 98: 160 N·m

Typ - kod: 28/38

GD2 max.: 38 mm

AØ piasty: 65 mm

H Długość, obudowa: 35 mm

Maks. przesunięcie wału kątowe: 1,5 °

Maks. przesunięcie wału osiowe: 1,5 mm

Maks. przesunięcie wału promieniowe: 0,25 mm

E Średnica zewnętrzna, kołnierz: 65 mm
