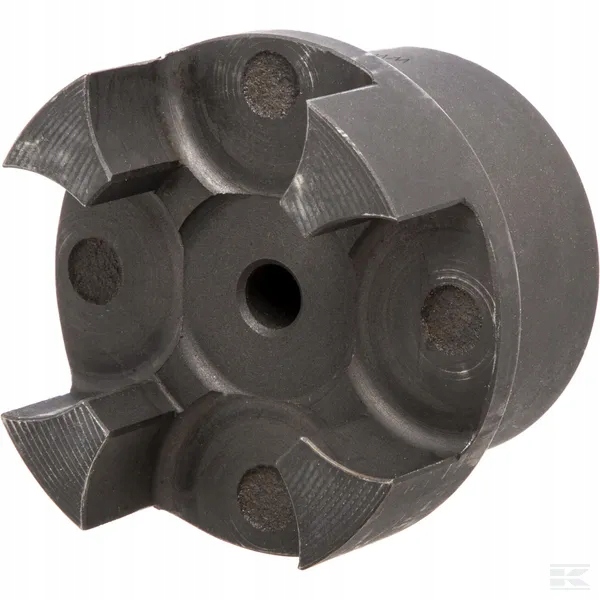

Piasta GG 38 B Otwór Pilotowy

Zastosowanie:

Numer części: GRMP3845B

Jednostka: Sztuka

Zastosowanie: Połączenie wałów pomp i silników

Właściwości:

• Odporne na przebicie
• wyważenie: G16 wg DIN-ISO 1940

Informacje techniczne:

• Otwór piasty, rowek wpustowy i otwór gwintowany są opcjonalne
• dostępne zgodnie z dyrektywą produktową 94/9/WE ATEX

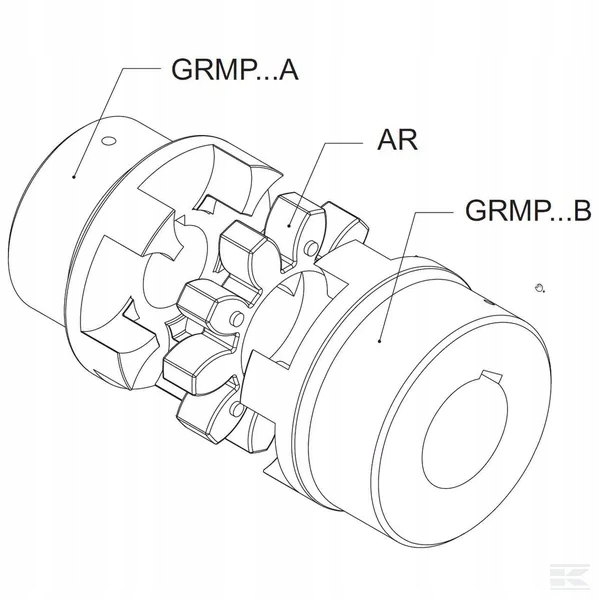

• kompletne sprzęgło składa się z dwóch połówek typu GRMB..B1/GRMB..B2 i jednej gwiazdy z tworzywa sztucznego
• zamienne z Rotex (KTR); Spidex RaJa; MultiMont Astra (Reich); Trasco (SIT); Giflex (Chiaravalli)

Materiał: Żeliwo GG25

Składa się z: 1 połówka sprzęgła

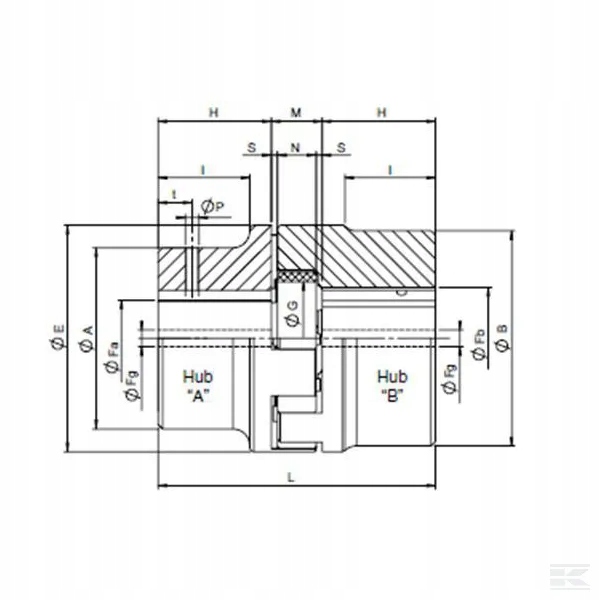

L Długość całkowita: 114 mm

Prędkość obrotowa max.: 9500 obr/min

M Prześwit: 24 mm

Fg Szerokość wpustu: 36 mm

Nominalny moment roboczy przy 92: 190 N·m

Nominalny moment roboczy przy 98: 325 N·m

Typ - kod: 38/45

GD2 max.: 45 mm

AØ piasty: 80 mm

H Długość, obudowa: 45 mm

Maks. przesunięcie wału kątowe: 1,5 °

Maks. przesunięcie wału osiowe: 1,8 mm

Maks. przesunięcie wału promieniowe: 0,28 mm

E Średnica zewnętrzna, kołnierz: 80 mm
