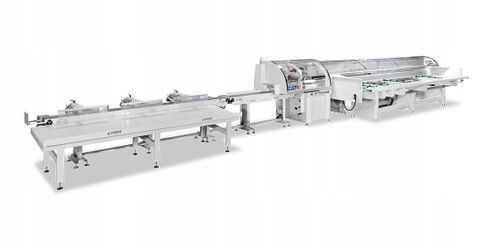

Piła poprzeczna automatyczna STROMAB CAT. 1

Kod produktu: |ID:4261|

Automatyczne centrum tnące - prędkość i precyzja. Cat.1 łączy prędkość cięcia oraz precyzję dzięki najnowszym rozwiązaniom technologicznym. Innowacyjnie zaprojektowany popychacz oraz rozwiązania technologiczne zastosowane w jednostce tnącej pozwoliły osiągnąć prędkość 240 m/min oraz precyzję pozycjonowania nie przekraczającą +/- 0,1 mm

Podana cena dotyczy modelu CAT. 1-4300.

Dostępne są również modele:

CAT.1-5300

CAT.1-6300

• Moc silnika: 7,5 kW
• Średnica tarczy: 500 mm
• Prędkość obrotowa tarczy: 3500 obr./min
• Zdolność cięcia: Patrz diagram umieszczony powyżej
• Minimalna zdolność cięcia: 40 x 15 mm
• Dokładność pozycjonowania: 0,1 mm
• Maksymalna prędkość popychacza: 240 m/min
• Średnica króćca odciągowego: 200 mm
• Zapotrzebowanie powietrza na cykl: Nl 34,8
• Ciśnienie operacyjne: 8 bar
• Wysokość stołu od ziemi: 900 mm
• Automatyczna szerokość ładowania: 1000 mm
• Użyteczna zdolność ładowania: 4300 ÷ 6300

• Łatwe i szybkie programowanie dzięki oprogramowaniu dostarczonemu wraz z maszyną na bazie komputera PC Windows
• Podstawowa wersja + elektroniczny wyładunek (zdjęcie)
• Ciągły moduł załadowczy
• Prowadzenie łańcuchowe z regulowanymi pinami
• Pneumatyczne boczne pozycjonery
• Galwanizowany stalowy stół
• Popychacz z aluminiowym profilem
• System popychacza z wałem zębatym
• Popychacz sterowany przez bezszczotkowy silnik
• Wózek z innowacyjnym systemem pneumatycznym
• Schowany tylny dolny zacisk
• Cięcie pneumatyczne z wysoko wydajnym cyklem cięcia
• Wejściowe i wyjściowe boczne pozycjonery
• Pas posuwu
• Elektroniczne wyładowanie z pneumatycznymi dociskami

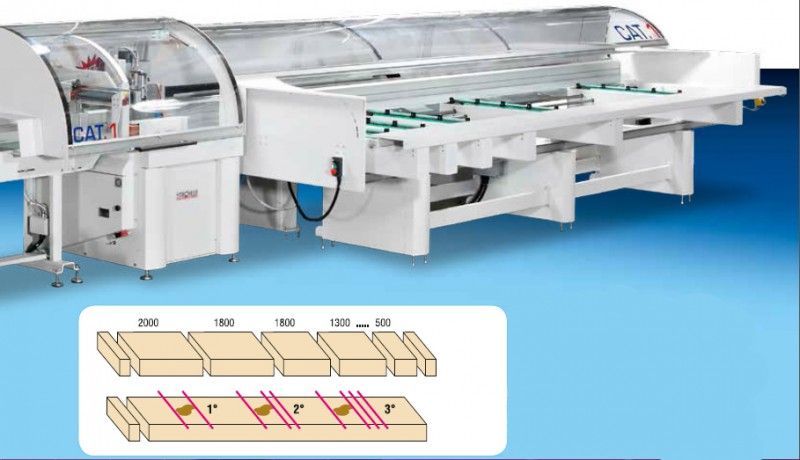

• Ustalone długości cięcia
• Odcinanie oznaczonych efektów
• Cięcie z optymalizacją

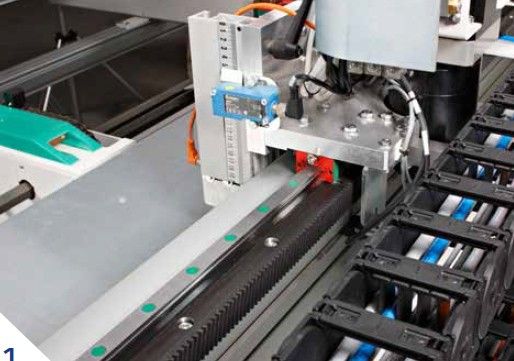

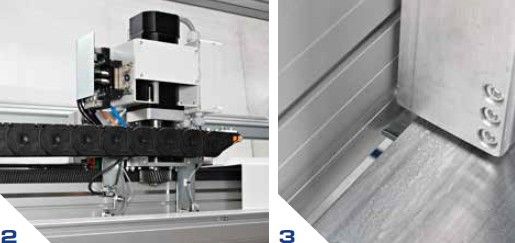

Popychacz:

• Popychacz przesuwa się po sztywnym i precyzyjnym aluminiowym
• profilu.
• Prowadzenie ze specjalnymi łożyskami zapewnia wysoką wydajność pozycjonowania z prędkością do 240 m/min.
• Bezszczotkowy silnik jest umieszczony pionowo w celu zmniejszenia tarcia oraz zapewnia niskie naprężenia podczas pracy.
• Odporny na zużycie stół z ocynkowanej blachy.  Między stołem, a profilem aluminiowym została stworzona szczelina do przejazdów dolnego zacisku (15 mm).

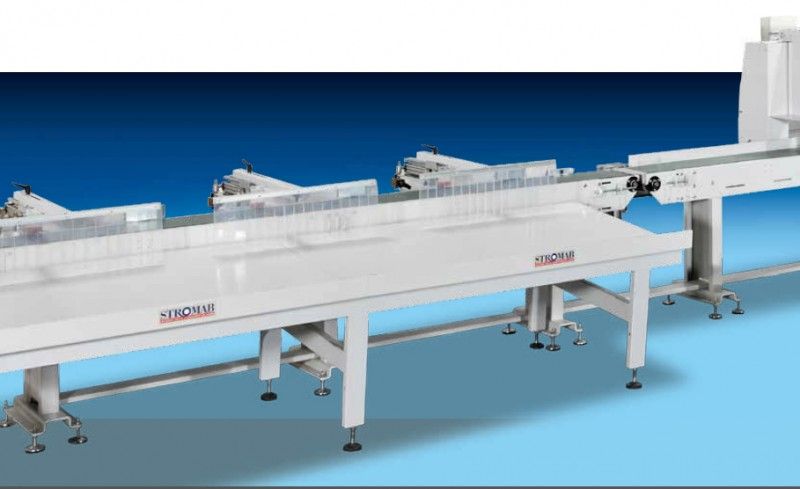

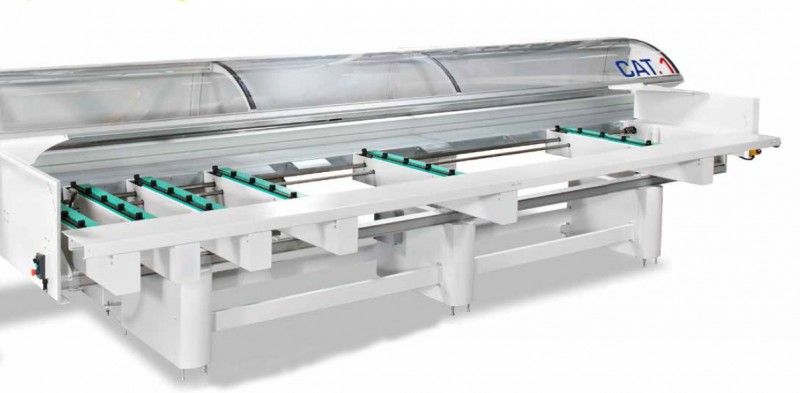

Podajnik:

• Moduł podajnika został zaprojektowany do dostarczania materiału unikając przestojów podczas fazy ładowania.
• Z nowym systemem posuwowym obrabiane elementy są wyrównywane na popychaczu bez czekania na koniec bieżącego procesu cięcia.

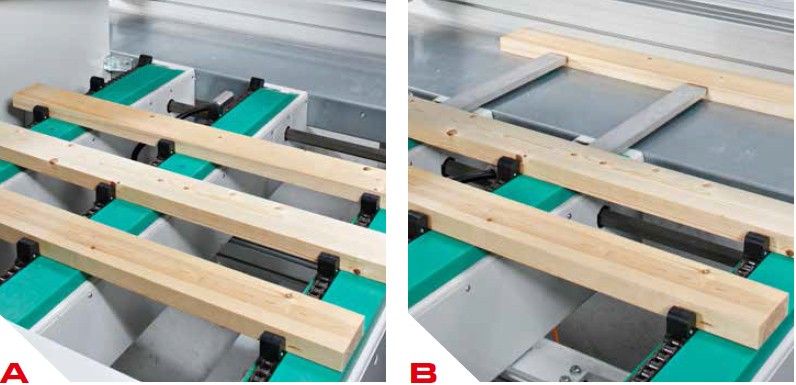

Popychacz składa się z:

• 6 grup posuwowych z regulacją (A)
• 6 pneumatycznych pozycjonerów (B)

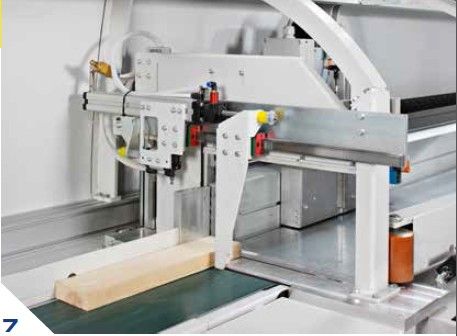

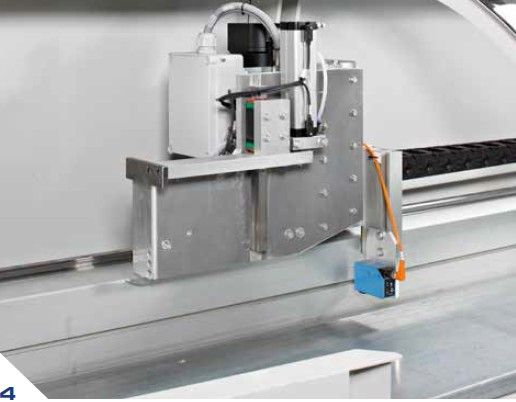

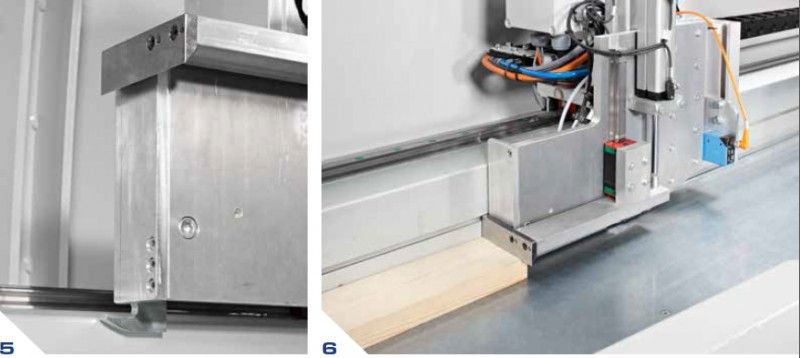

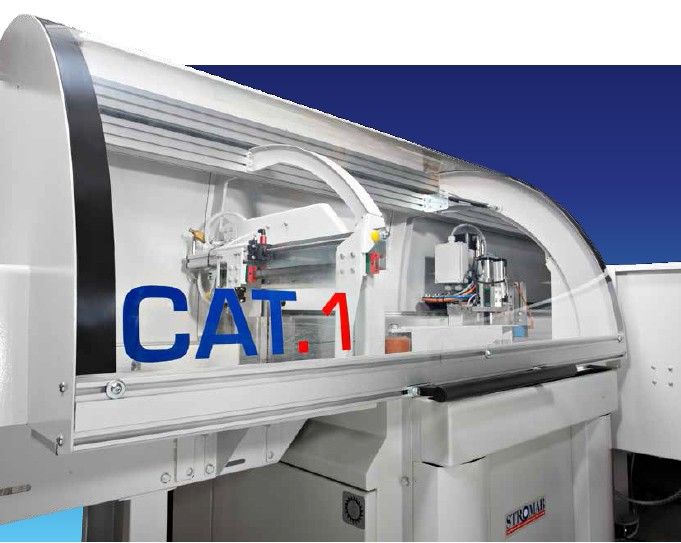

Wózek zaciskowy - to wyjątkowa kombinacja rozwiązań:

• Wymienny nóż górny umieszczony jest na wózku wyposażonym w podnośnik pneumatyczny.
• Dolny uchwyt jest umieszczony w szczelinie pomiędzy stołem a profilem.
• Układ blokujący element jest wyposażony w system pływający w celu zapewnienia dokładności skrajnego pozycjonowania podczas cięcia.

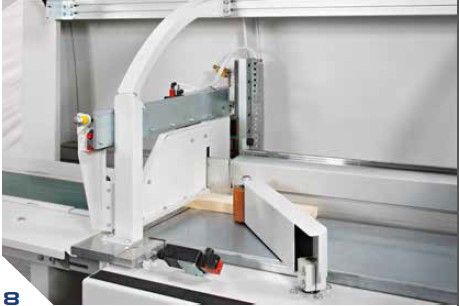

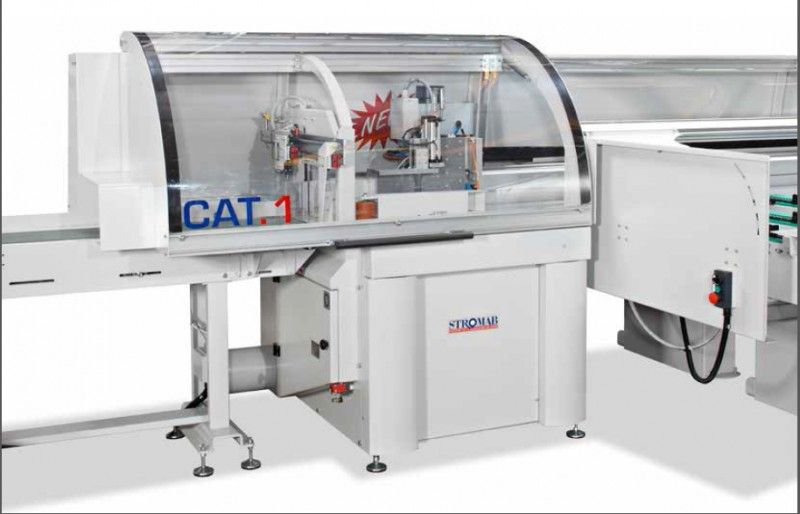

Maszyna tnąca:

• Rdzeń urządzenia składa się silnika 7,5 kW i tarczy o średnicy 500 mm.
• Unoszenie tarczy jest sterowane przez wysoko wydajny siłownik pneumatyczny.
• Przed cięciem na prawo od tarczy jest boczna rolka dociskowa.
• Obudowa górna piły, która zawiera króciec odciągowy, jest wyposażona w podwójny cylinder z regulacją skoku.

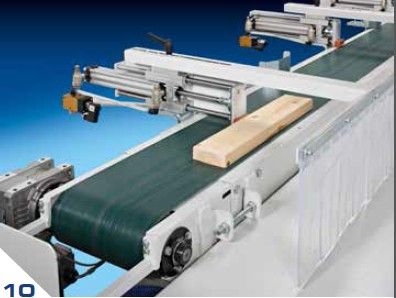

Stół wyładowczy:

• W standardzie 1 m stołu wyładowczego. Na zamówienie pas wyładowczy
• i elektroniczne wyładowania z pneumatycznymi cylindrami (opcja)
• Maszyna może być wyposażona w elektroniczne wyładowania z pneumatycznymi cylindarmi (opcja)

Oprogramowanie i sprzęt:

• Maszyna jest wyposażona w panel sterowania z ekranem dotykowym w oparciu o system operacyjny Microsoft Windows.
• Intuicyjny interfejs graficzny pozwala na elastyczne szeregowanie procesów (np. podział list cięcia) z zastosowaniem różnych
• trybów optymalizacji (minimalny odpad, długość, priorytet, wielkość, sekwencja) wraz z innowacyjnym zarządzaniem odpadami i defektami (podziału odpadów, użyteczne odpady, lista rezerwowa).
• Graficzny interfejs
• Konsola centralna

Wyposażenie opcjonalne:

• Elektroniczne sortowanie elementów wraz z pasem i popychaczami
• Drukarka
• Automatyczny odczyt sekcji drewna
