Kontroler SLWF-08 HDMI-CEC dla ESPHome i Home Assistant

Kontroler SLWF-08 HDMI-CEC

Idealny wybór dla Home Assistant i ESPHome

Odkryj możliwości inteligentnego sterowania urządzeniami HDMI-CEC dzięki kontrolerowi SLWF-08 HDMI-CEC. Ten zaawansowany kontroler umożliwia pełną integrację z systemami smart home, takimi jak Home Assistant czy ESP Home, zapewniając wygodę i wszechstronność w zarządzaniu multimediami.

Najważniejsze funkcje SLWF-08:

• Sterowanie urządzeniami HDMI-CEC: Wysyłaj polecenia, takie jak włączanie/wyłączanie, regulacja głośności, przełączanie źródeł sygnału czy zmiana stanu urządzeń.
• Odbieranie informacji z urządzeń HDMI-CEC: Monitoruj status podłączonych urządzeń w czasie rzeczywistym.
• Wsparcie dla dodatkowych funkcji CEC: Pełna kompatybilność z szeroką gamą poleceń HDMI-CEC.

Bonus: Sterowanie oświetleniem WS2812B

SLWF-08 oferuje dodatkową funkcję sterowania adresowalnymi taśmami LED (np. WS2812B). Dzięki temu możesz stworzyć efektowne podświetlenie ambientowe za telewizorem lub ekranem. Integracja jest możliwa zarówno w ESPHome, jak i Tasmota.

Kompatybilność i konfiguracja

1. Przed zakupem upewnij się, że Twoje urządzenie obsługuje protokół HDMI-CEC (większość modeli z ostatnich 5–10 lat).
2. ESPHome lub Tasmota: Kontroler wymaga wgrania oprogramowania ESPHome lub Tasmota. Domyślne ustawienia obejmują pin CEC na GPIO14, ale zaleca się dostosowanie konfiguracji YAML do indywidualnych potrzeb.
3. Aktualizacja firmware:

   OTA (Over-the-Air): Bezprzewodowe aktualizacje przez ESPHome.

   USB: Wgrywanie przez port USB-C za pomocą narzędzi flashujących (np. ESPHome Web Flasher).

Specyfikacja techniczna

• Port USB-C do aktualizacji i zasilania.
• Wbudowany kontroler CH9102 USB/UART (wymagane sterowniki).

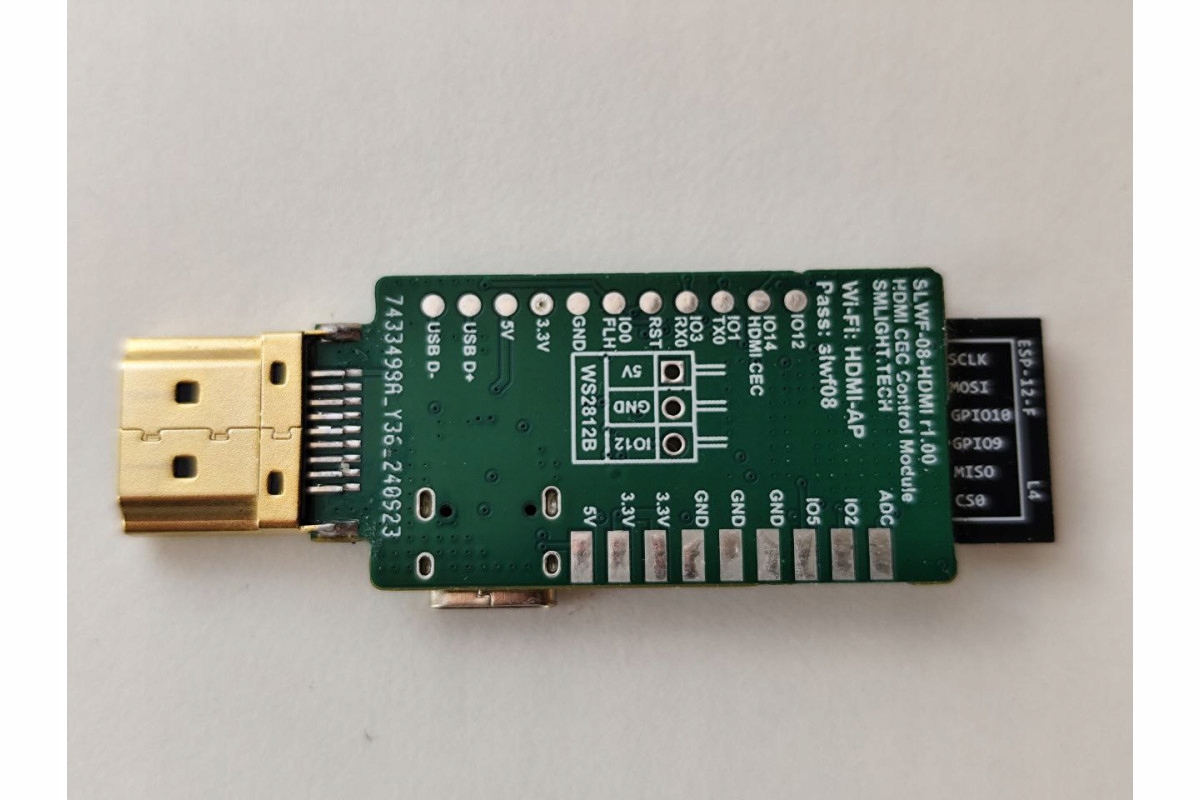

• Obsługa GPIO14 dla HDMI-CEC oraz GPIO12 dla taśm LED WS2812B.

Kontroler SLWF-08 HDMI-CEC pozwala na sterowanie urządzeniami obsługującymi protokół HDMI-CEC. Są to urządzenia, które wspierają funkcję Consumer Electronics Control (CEC). Dzięki temu kontrolerowi można wysyłać polecenia, takie jak włączanie/wyłączanie, regulacja głośności, przełączanie źródeł sygnału czy zmiana innych ustawień.

Przykładowe urządzenia kompatybilne z HDMI-CEC:

• Telewizory (np. LG z funkcją SimpLink, Samsung z Anynet+, Sony z BRAVIA Sync, Panasonic z VIERA Link itp.)
• Odtwarzacze Blu-ray i DVD.
• Konsole do gier (np. PlayStation, Xbox).
• Dekodery telewizyjne i tunery.
• Soundbary i systemy audio obsługujące HDMI-CEC.
• Urządzenia streamingowe

Warunki kompatybilności:

Aby urządzenie mogło być sterowane za pomocą SLWF-08, musi obsługiwać standard HDMI-CEC. Większość nowoczesnych modeli urządzeń wyprodukowanych w ciągu ostatnich 5–10 lat jest kompatybilna z tym standardem, jednak przed zakupem zaleca się sprawdzenie specyfikacji konkretnego modelu.

Dzięki SLWF-08 można zintegrować sterowanie wieloma urządzeniami w jednym systemie smart home (np. Home Assistant), co pozwala na łatwe zarządzanie multimediami w domu.

Przykłady kompatybilnych instalacji Home Assistant:

1. Home Assistant OS:

   Można zainstalować na urządzeniach takich jak Raspberry Pi (np. RPi 4) lub innych komputerach z obsługą HDMI-CEC.

   Zaleca się użycie dodatku CEC Scanner, aby sprawdzić, czy sprzęt wspiera HDMI-CEC oraz jakie urządzenia są podłączone

2. Home Assistant Supervised:

   Instalacja na systemach Linux, które umożliwiają dostęp do portów HDMI i obsługę CEC.

3. Home Assistant Container:

   Wymaga konfiguracji kontenera Docker z odpowiednim dostępem do urządzeń HDMI-CEC.

4. Home Assistant Core:

   Instalacja na systemach operacyjnych takich jak Debian, z odpowiednią konfiguracją integracji hdmi_cec.

Uwagi dotyczące instalacji:

• Urządzenie SLWF-08 wymaga wgrania firmware ESPHome, które jest kompatybilne z Home Assistant. Firmware można dostosować do indywidualnych potrzeb za pomocą plików YAML
• Przed instalacją należy upewnić się, że sprzęt obsługuje HDMI-CEC, ponieważ nie wszystkie urządzenia są kompatybilne

Instrukcja instalacji firmware przez USB

Kroki instalacji:

1. Wprowadzenie urządzenia w tryb bootowalny:

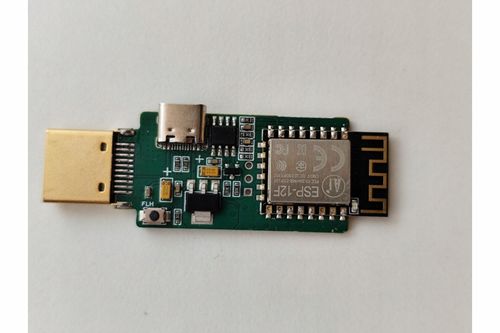

   Naciśnij przycisk FLH na urządzeniu, aby przełączyć je w tryb bootowalny.

2. Podłączenie urządzenia do komputera:

   Podłącz kabel USB do portu Type-C w SLWF-08 oraz do komputera.

3. Flashowanie firmware:

   Użyj dowolnego narzędzia do flashowania, np. ESPHome Web Flasher (dostępne tutaj: web.esphome.io), aby wgrać oprogramowanie.

4. Instalacja sterowników:

   Upewnij się, że masz zainstalowane sterowniki dla kontrolera CH9102 USB/UART.
