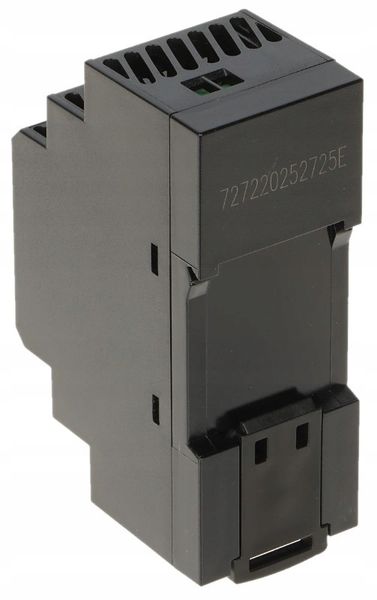

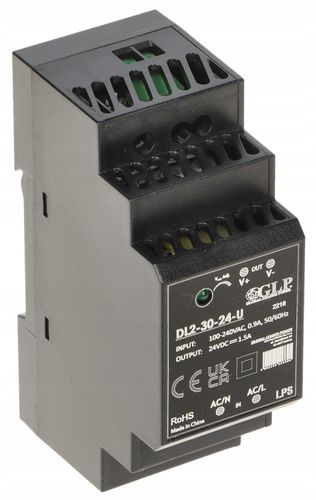

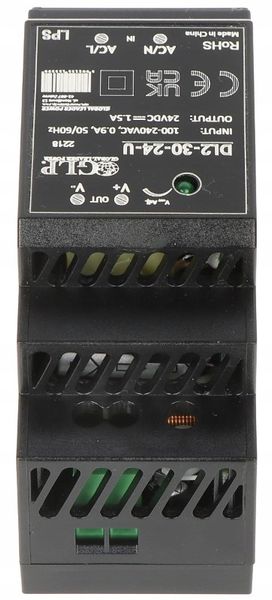

ZASILACZ IMPULSOWY DL2-30-24-U

DL2-30-24-U Zasilacz impulsowy AC/DC na szynę DIN GLP

DL2-30-24-U jest zasilaczem impulsowym na szynę DIN z serii DL2, może być wykorzystywany w zastosowaniach przemysłowych jak do użytku w aplikacjach domowych. Posiada podwójne izolowane wejście, przez co nie potrzebuje uziemienia. Zasilacz DL2 może pracować w szerokim zakresie temperatur (od -40 ° C do 70 ° C) i posiada szeroki zakres napięcia wejściowego 85-264 V AC i 120-370 V DC. Zasilacz posiada w pełni profesjonalny transformator zgodny z normami bezpieczeństwa EN62368-1. Seria zasilaczy jest również zgodna z dyrektywą RoHS w dziedzinie ochrony środowiska

Najważniejsze cechy:

• Klasa izolacji II (nie jest wymagane uziemienie)
• Kategoria nadnapięcia OVC III (zaprojektowana zgodnie z normą EN 61558-1)
• Wysoka wytrzymałość dielektryczna: IN/OUT do 4000 V AC
• Uniwersalne napięcie wejściowe AC 85-264 V i DC 120-370 V
• Szeroki zakres temperatur pracy od -40 ° C do + 70 ° C
• Sprawność 88% typ.
• Niski pobór prądu bez obciążenia
• Zabezpieczenia: zwarciowe, przeciążeniowe, nadnapięciowe
• Zasilacz przeznaczony do montażu na szynie Din: TS35 x 7.5 / TS35 x 15

Specyfikacja techniczna:

• Model: DL2-30-24-U
• Producent: GLP

WEJŚCIE

• Zakres napięcia wejściowego AC: 85-264 V
• Zakres napięcia wejściowego DC: 120-370 V
• Zakres częstotliwości wejściowej: 47-63 Hz
• Maksymalny prąd wejściowy: 0,9 A @ 115 V AC, 0,5 A @ 230 V AC
• Prąd wejściowy (zimny start): 25 A @ 115 V AC, 45 A @ 230 V AC
• Sprawność przy 100% obciążeniu: 88% typ.
• Pobór mocy bez obciążenia: 0,3 W maks.

WYJŚCIE

• Napięcie znamionowe: 24 V DC
• Zakres regulacji napięcia: 21,6-29,0 V DC (regulowane potencjometrem)
• Prąd znamionowy: 1,5 A
• Moc znamionowa: 36 W
• Regulacja liniowa: ±0,5%
• Regulacja obciążeniowa: ±1,5%
• Tętnienia i szumy (max.) [2]: 150 mVpp
• Czas uruchomienia: 3000 ms @ 115 V AC & 230 V AC (100% obciążenie)
• Czas podtrzymania: 12 ms @ 115 V AC, 60 ms @ 230 V AC (100% obciążenie)
• Uruchamianie z obciążeniem kondensatorowym: Maks. 1,400 µF

ZABEZPIECZENIA

• Zwarciowe: Tryb: hiccup (naprzemienne załączenie/odłączenie napięcia wyjściowego). Automatyczny powrót do normalnej pracy po ustąpieniu przyczyn
• Nadnapięciowe: ≤ 36,0 V, Tryb: hiccup (naprzemienne załączenie/odłączenie napięcia wyjściowego). Automatyczny powrót do normalnej pracy po ustąpieniu przyczyn

PARAMETRY ŚRODOWISKOWE

• Temperatura pracy: -40~+70°C (patrz. charakterystyka obciążalności w zależności od temperatury otoczenia w karcie katalogowej)
• Wilgotność względna w czasie pracy: 5~95% RH (bez kondensacji)

PARAMETRY MECHANICZNE

• Obudowa: Plastikowa odporna na wysokie temperatury (UL94V-0)
• Waga (kg): 0,1
• Wymiary długość x szerokość x wysokość (mm): 92,6 × 35 × 58
• System chłodzenia: Konwekcja

NORMY BEZPIECZEŃSTWA I KOMPATYBILNOŚCI ELEKTROMAGNETYCZNEJ

• Normy bezpieczeństwa: Zgodność z EN 62368-1
• Wytrzymałość dielektryczna IN/OUT: 4000 V AC (< 5mA / 1 min)
• Normy emisji EMC: Zgodność z EN 55032
• Normy odporności EMC: Zgodność z EN 55035; EN 61000-4-2, -3, -4, -5, -6, -11
• Prąd harmonicznych: Zgodność z EN 61000-3-2, klasa A, EN 61000-3-3

1. Podane parametry (jeśli nie zaznaczono inaczej) zmierzono dla napięcia zasilania 230 V AC, obciążenia znamionowego w temperaturze otoczenia 25°C i wilgotności <75%
2. Tętnienia i szumy zmierzono dla pasma 20 MHz, używając skręconych przewodów pomiarowych oraz kondensatorów 0.1μF i 47μF połączonych ze sobą równolegle.
3. Zasilacz jest komponentem nieprzeznaczonym do montażu przez użytkownika końcowego. Zasilacz spełnia normy bezpieczeństwa oraz kompatybilności elektromagnetycznej jednakże dla finalnego urządzenia zawierającego zasilacz należy ponownie wykonać badania celem weryfikacji spełnienia norm całego układu.
