Wyzwalacz Adelid 400 V IP20 16 A

Styk sygnałowy/pomocniczy do wyłącznika WKM4-500, WKM4-630.

Indeks: WKM4-SPA

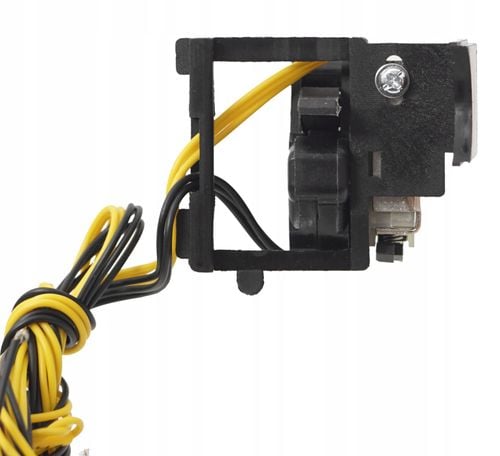

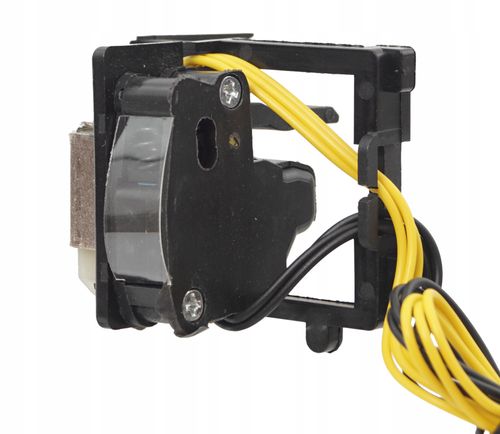

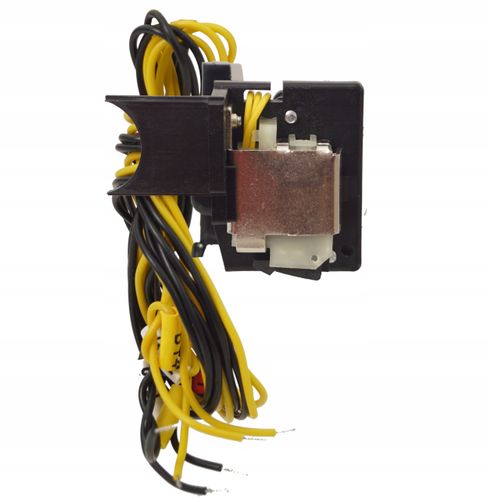

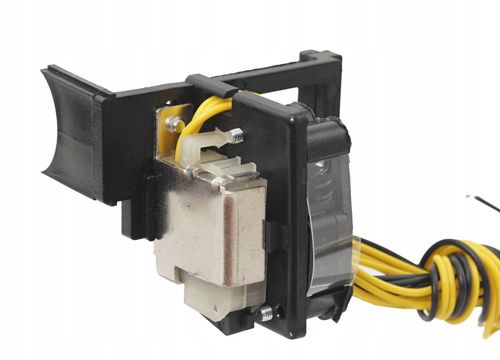

Styk sygnałowo-pomocniczy (pomocniczy / alarmowy) do wyłączników mocy lub wyłączników kompaktowych. Jest to moduł, który montuje się bezpośrednio w aparacie lub w jego obudowie.

✅ Typ:

Styk pomocniczy i alarmowy (AX/AL) — pełni funkcję sygnalizacyjną (stan wyłącznika) i alarmową (sygnalizacja zadziałania zabezpieczenia).

✅ Funkcje:

• Styk pomocniczy AX: sygnalizacja stanu pracy wyłącznika (ZAŁ./WYŁ.).
• Styk alarmowy AL: sygnalizacja zadziałania wyzwalacza (np. zwarcie, przeciążenie).

✅ Oznaczenia na obudowie:

Widoczny schemat zacisków:

• 12-14 > 11 — styk pomocniczy (NC/NO)
• 92-94 > 91 — styk alarmowy (NO/NC)

  Schemat wskazuje układ zestyków SPDT (przełączny) — typowe konfiguracje NO/NC.

✅ Montaż:

Zatrzaskowy, do wnętrza wyłącznika mocy lub w dedykowanym module obudowy.

✅ Napięcie pracy:

AC-15 230 V

✅ Prąd znamionowy styków:

5 A.

✅ Zastosowanie:

• Sygnalizacja stanu (praca, wyłączenie)
• Integracja z systemem monitoringu
• Alarm zadziałania zabezpieczeń
• Sterowanie automatyką
• Do włączników WKM4 o mocy: 500A, 630A.

✅ Normy:

CE, zgodność z IEC/EN 60947-5-1
