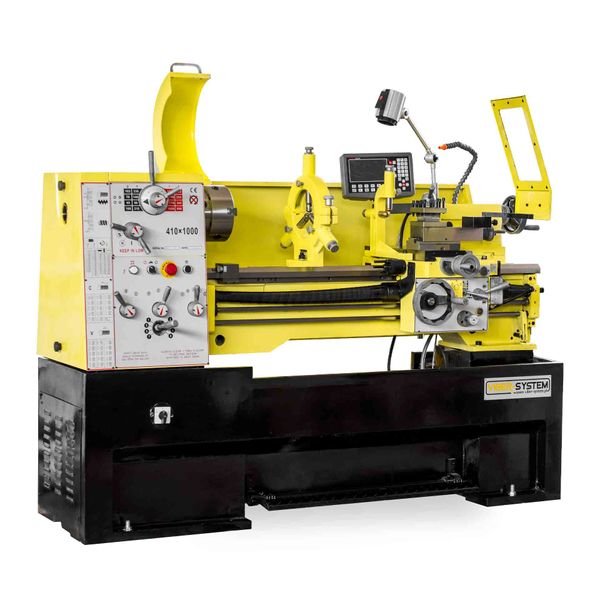

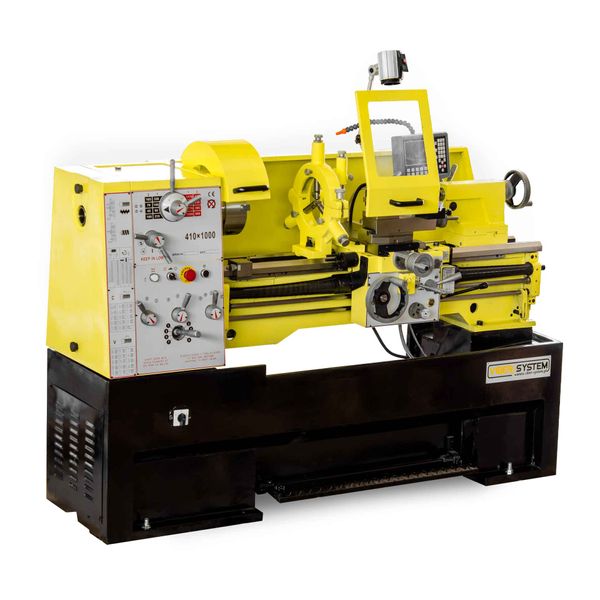

Tokarka do metalu Viber-system 410x1000 z Cyfrowym odczytem położenia

Kod produktu: |ID:77961|

Przemysłowa tokarka do metalu Viber-system 410x1000 charakteryzuje się wytrzymałą żeliwną konstrukcją łoża, która minimalizuje wibracje i zapewnia stabilność podczas pracy.

• Uchwyt 3-szczękowy: 200 mm
• Maks. średnica toczenia nad łożem: 410 mm
• Średnica toczenia nad suportem: 255 mm
• Średnica toczenia w wybraniu mostka: 580 mm
• Rozstaw kłów: 1000 mm
• Wysokość kłów: 205 mm
• Zakres przesuwu sań górnych: 140 (0,02) mm
• Zakres przesuwu poprzecznego: 210 (0,02) mm
• Zakres przesuwu wzdłużnego: 750 (0,2) mm
• Szerokość łoża: 250 mm
• Przelot wrzeciona: 52 mm
• Końcówka wrzeciona: D1-6 CAMLOCK
• Stożek wrzeciona: MK6
• Wymiary imaka tokarskiego: 100 x 100 x 32 mm
• Maksymalne wymiary narzędzia: 20 x 20 mm
• Prędkości wrzeciona: 16 zakresów - 45 - 1800 obr./min
• Zakres prędkości wrzeciona: 45, 70, 90, 108, 140, 165, 215, 255, 330, 385, 510, 585, 770, 900, 1170, 1800 obr./min.
• Gwint metryczny: (42) 0,2 - 14 mm/obr.
• Gwint calowy: (42) 2 - 72 T.P.I.
• Gwint modułowy: (18) 0,3 - 3,5 mm
• Gwint D.P.: (21) 8 - 44 D.P.
• Zakres posuwu wzdłużnego: (17) 0,05 - 1,7 mm/obr.
• Zakres posuwu poprzecznego: (17) 0,025 - 0,85 mm/obr.
• Średnica tulei konika: 50 mm
• Wysuw tulei konika: 120 (0,02) mm
• Stożek tulei konika: MK4
• Moc silnika głównego: 2,2/ 3,3 kW
• Moc pompki chłodziwa: 90 W
• Wymiary D/S/W: 2050 x 900 x 1650 mm
• Waga: 1600 kg

• Przemysłowa tokarka do metalu Viber-system 410x1000 charakteryzuje się wytrzymałą żeliwną konstrukcją łoża, która minimalizuje wibracje i zapewnia stabilność podczas pracy. Maszyna jest wyposażona w 16-biegową przekładnię z dwuzakresowym silnikiem indukcyjnym o mocy 2,8/3,3 kW, co gwarantuje wysoki moment obrotowy. Jest rekomendowana do obróbki twardych stali i zadań mechanicznych jak toczenie powierzchni wewnętrznych i zewnętrznych, polerownie, gwintowanie metryczne, wiercenie i przeciąganie oferując wszechstronność w różnych operacjach tokarskich.

Cechy:

• Wszechstronność zastosowań: Tokarka jest idealna do wykonywania różnorodnych zadań, takich jak toczenie wewnętrzne i zewnętrzne, obróbka stożków, polerowanie, gwintowanie metryczne i calowe, wiercenie oraz przeciąganie.
• Solidne łoże żeliwne: Hartowane i precyzyjnie szlifowane łoże zapewnia maksymalną redukcję wibracji oraz trwałość.
• Cyfrowy odczyt położenia: Trzyosiowy system pomiarowy z optycznymi linijkami prezentuje dokładne wartości przesunięć na wyświetlaczu cyfrowym, ułatwiając precyzyjną kontrolę nad procesem obróbki.
• Wzmocniony system łożysk wrzeciona: Zapewnia niezawodność i dokładność podczas pracy.
• Duży przelot wrzeciona (52 mm): Umożliwia obróbkę większych elementów.
• Hartowane i szlifowane koła zębate: Znajdujące się w przekładni wrzeciona, gwarantują trwałość i długowieczność maszyny.
• Szerokie łoże (250 mm): Zapewnia stabilne i precyzyjne warunki pracy.

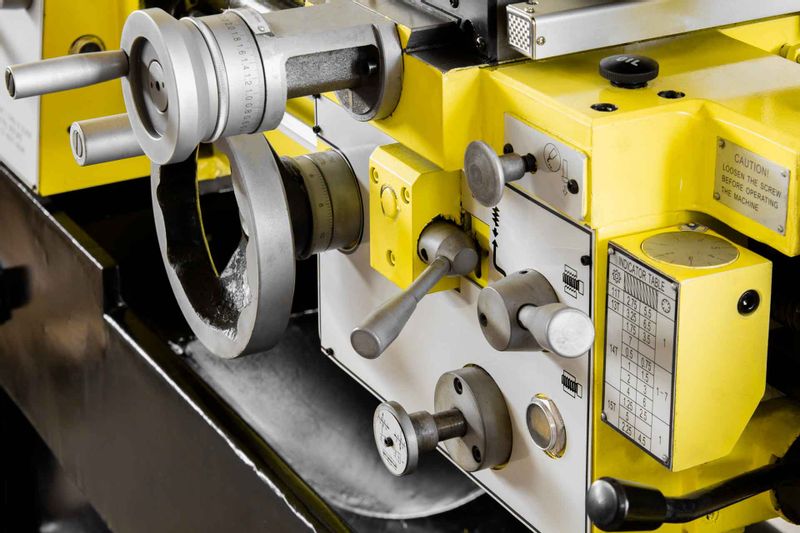

• Śruba pociągowa i wałek pociągowy: Umożliwiają toczenie gwintów oraz automatyczny posuw wzdłużny i poprzeczny.

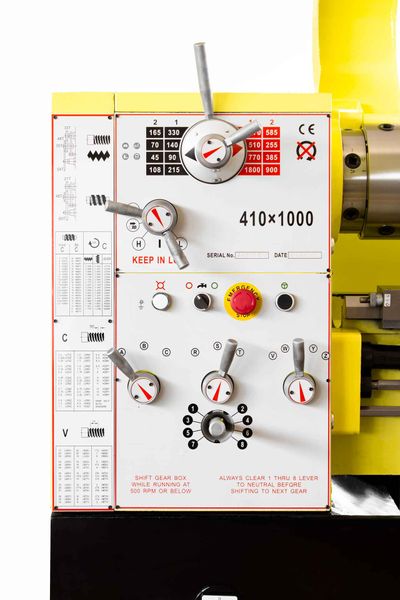

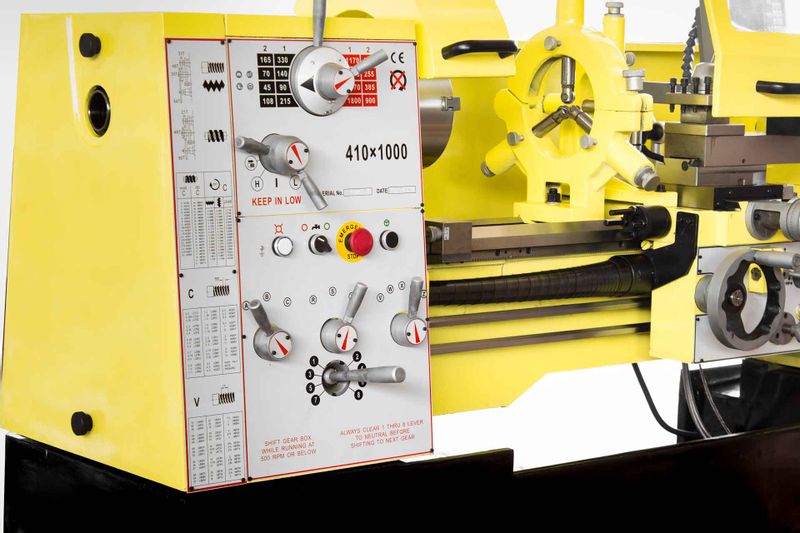

• Ergonomiczny panel sterowania: Pozwala na łatwą regulację prędkości obrotowej wrzeciona i posuwu automatycznego.
• Szeroki zakres gwintów: Tokarka umożliwia obróbkę różnych typów gwintów bez konieczności wymiany kół zmianowych, obsługując metryczne, calowe, modułowe i DP. Zakres metryczny wynosi 0,2 - 14 mm/obr., calowy 2 - 72 T.P.I., modułowy 0,3 - 3,5 mm oraz DP 8 - 44 D.P.
• Funkcja zegara gwintowego: Umożliwia precyzyjne liczenie zwojów gwintów, co przyspiesza proces obróbki.
• Wymienny mostek łoża: Pozwala na obróbkę większych elementów, takich jak tarcze, z maksymalną średnicą obróbki wynoszącą 580 mm przy wyjętym mostku.

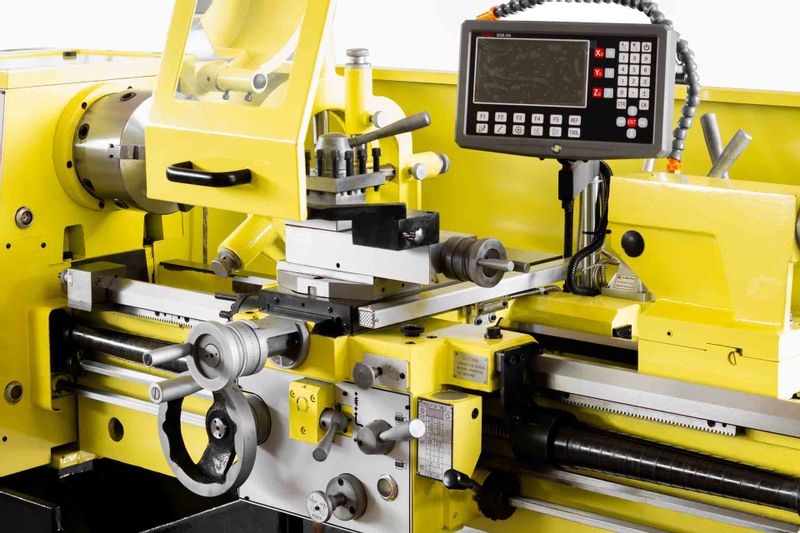

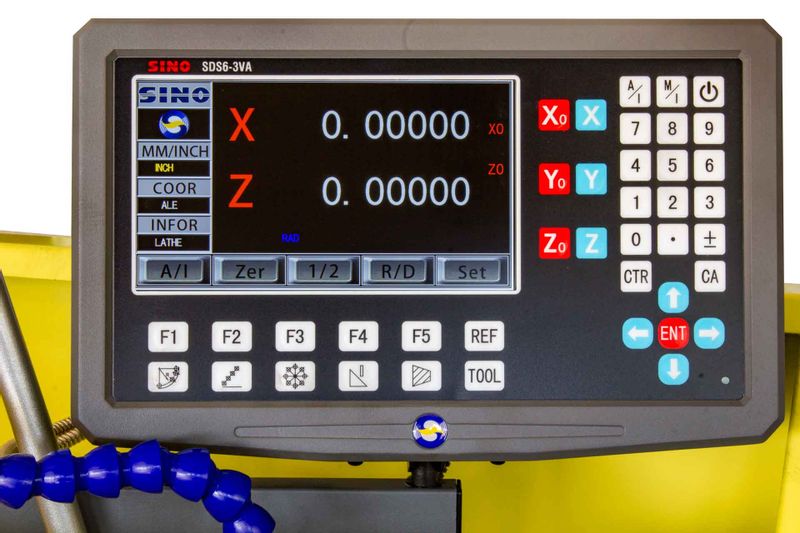

Cyfrowy odczyt położenia

• Trzyosiowy system pomiarowy z optycznymi linijkami prezentuje dokładne wartości przesunięć na wyświetlaczu cyfrowym, ułatwiając precyzyjną kontrolę nad procesem obróbki.

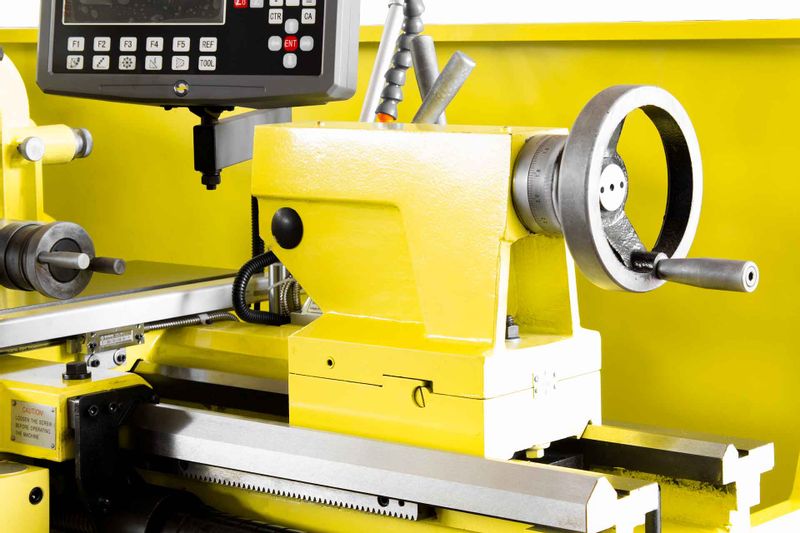

Konik

• Średnica tulei konika - 50 mm
• Wysuw tulei konika - 120 (0,02) mm
• Stożek tulei konika - MK4

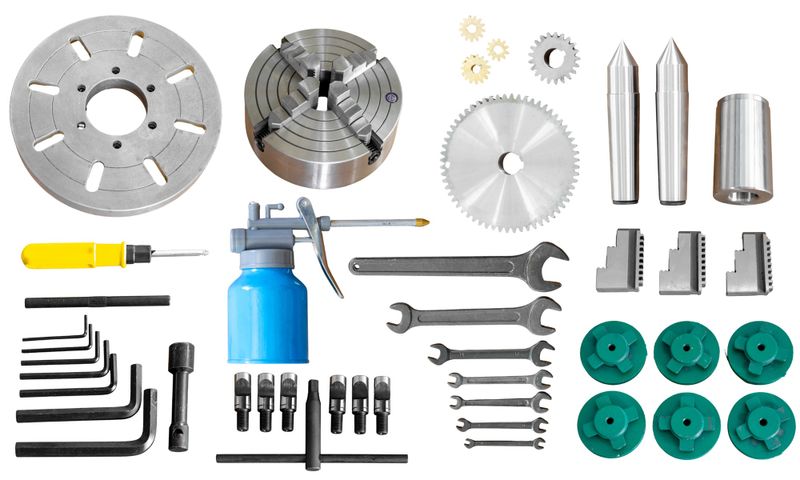

Wyposażenie standardowe i akcesoria

• Smarownica
• Oświetlenie robocze

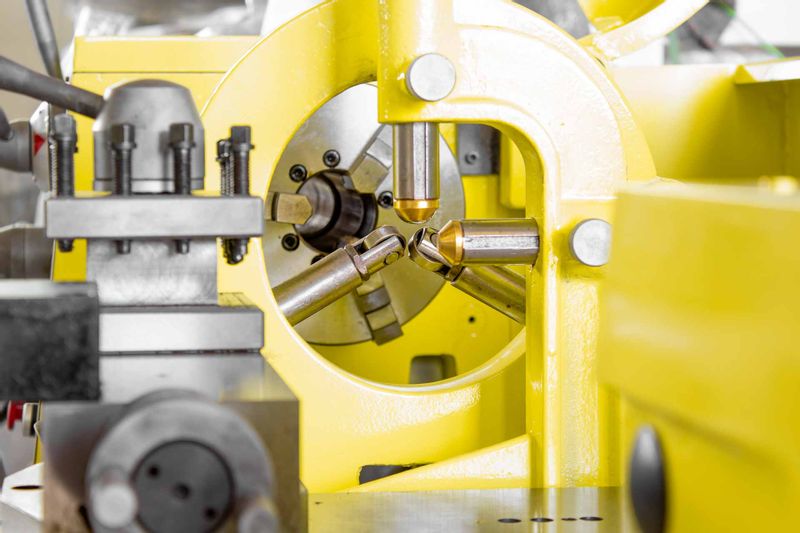

• Podtrzymka ruchoma
• Klucz do uchwytu i imaka

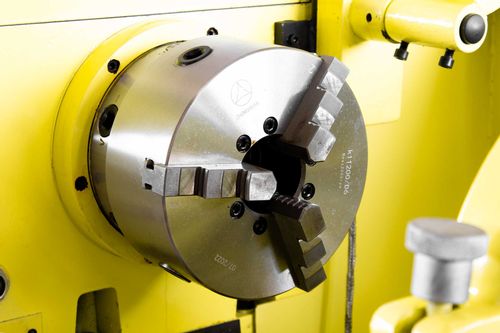

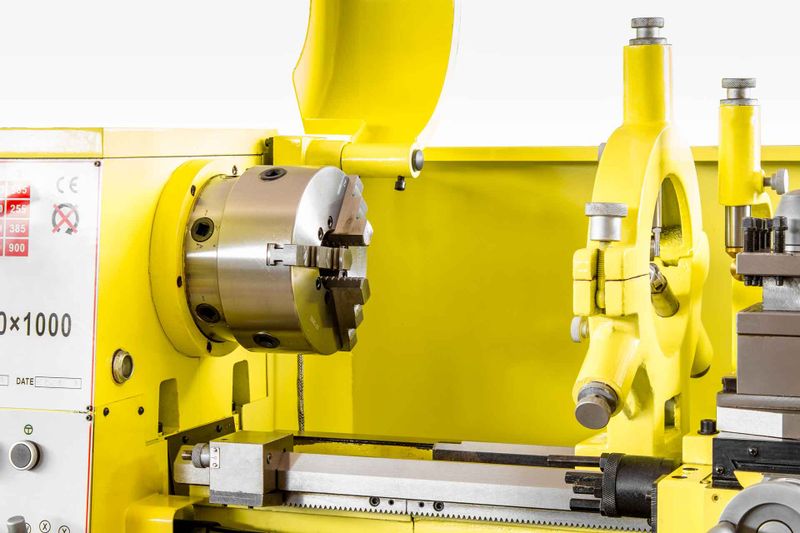

• Uchwyt tokarski 3-szczękowy 200 mm + szczęki lewe i prawe (kompl.)

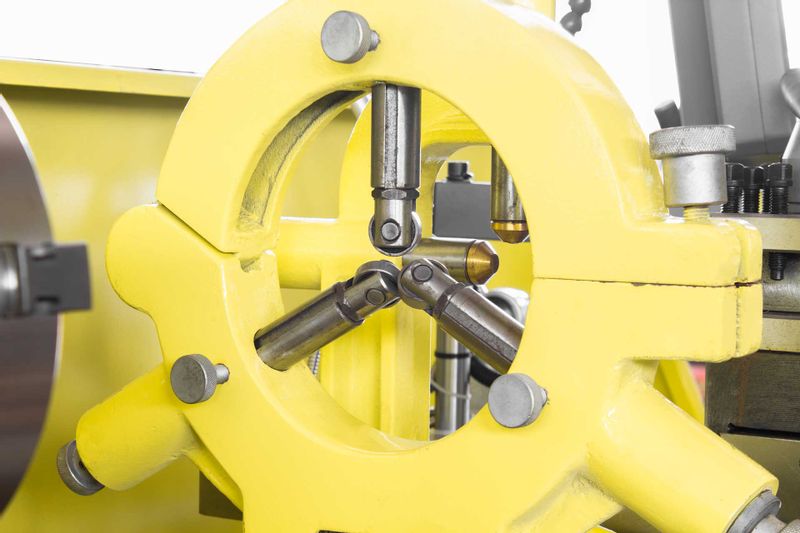

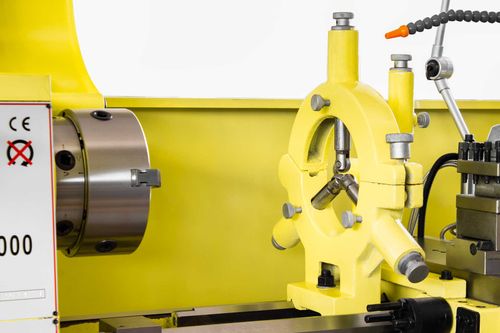

• Podtrzymka stała
• Uchwyt tokarski 4-szczękowy 250 mm
• Komplet narzędzi obsługowych

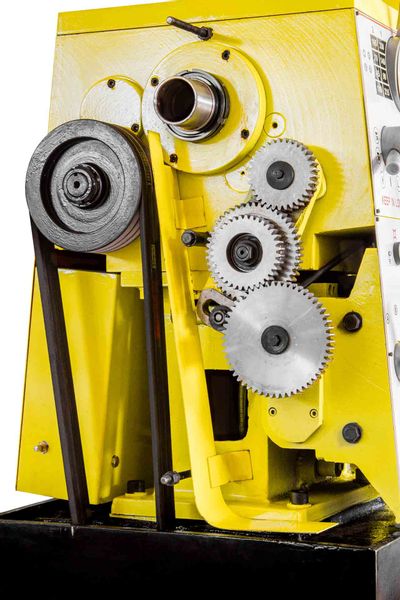

• Koła zmianowe – 1 kompl.
• Instrukcja obsługi w j. polskim
• Odczyt cyfrowy 3-osi (optyczny liniał)
• Deklaracja zgodności CE
• Kieł stały MK4
• Układ chłodzenia
• Osłony bezpieczeństwa zgodne z normami CE
• Tarcza czołowa 350 mm
• Tuleja redukcyjna wrzeciona MK6/MK4
• 6 szt. wibroizolatorów
