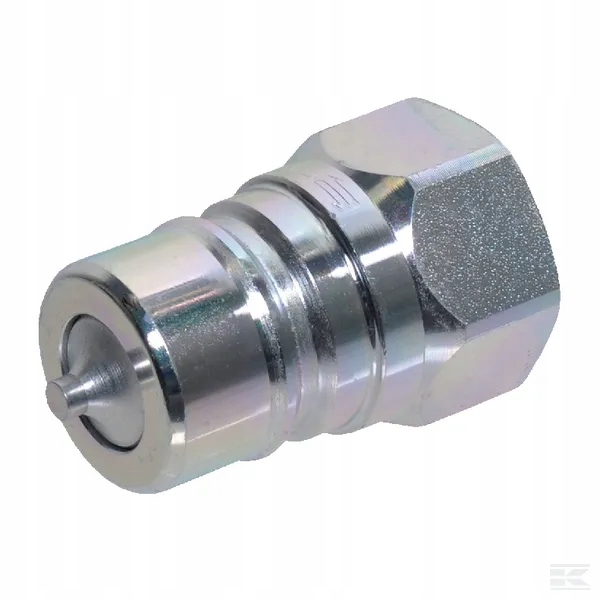

Szybkozłącze wtyczka 3/4" gwint wew. 3/4" BSP z zaworem grzybkowym ANV

Zastosowanie:

Numer części: ANV34GASM

EAN: 8716106439805

Jednostka: Sztuka

Kształt: Prosty - 2 strony przyłącza

Rozmiar (kod): BG 4

Rozmiar: 3/4 cal

Rozmiar: 20 mm

Typ złącza nr 1: Szybkozłącze

Typ złącza nr 1 - męski/żeński: Męski

Średnica połączenia nr 1: 1,14 cal

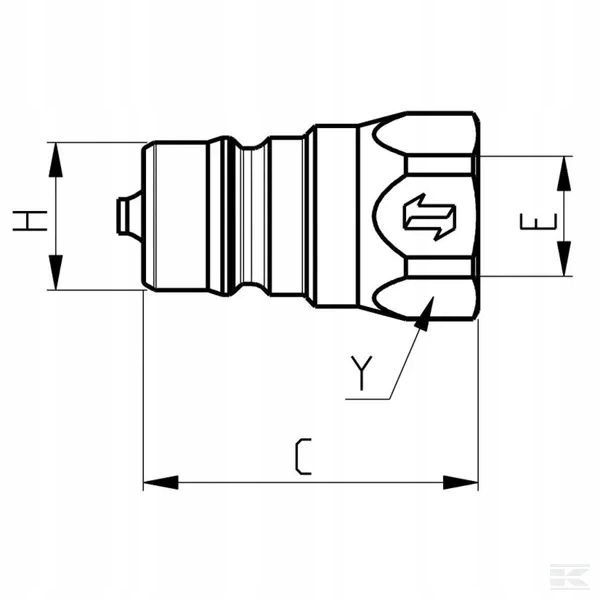

H Średnica połączenia: 29 mm

Średnica gwintu złącza: 3/4 cal

Typ gwintu złącza: BSP

Rozmiar klucza złącza nr 1: 1,34 cal

Y Rozmiar klucza złącza nr 1: 34 mm

Typ złącza nr 2: Gwint

Typ złącza nr 2 - męski/żeński: Żeński

Średnica gwintu przyłącza nr 2: 3/4 cal

Ilość zwojów na cal gwintu złącza nr 2: 14

Typ gwintu przyłącza nr 2: BSPP

Możliwość podłączenia pod ciśnieniem: Nie

Norma ISO:

• 724-A
• 1179-1

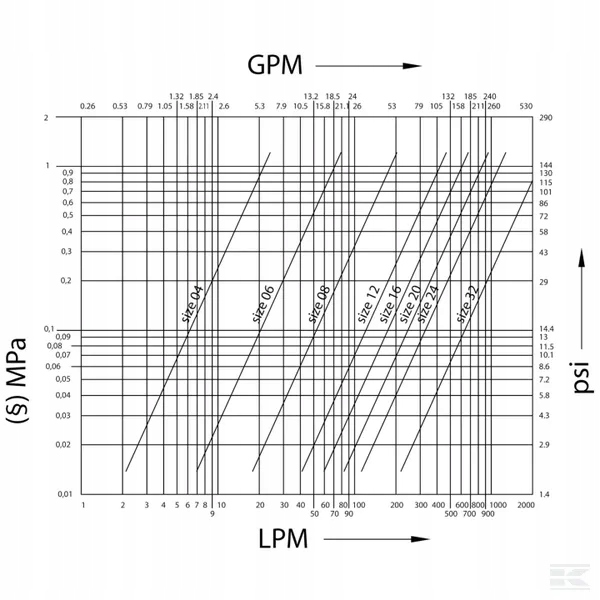

Przepływ przy ciśnienu 2 bar: 180 l/min

Średnica zew.: 1,5 cal

Średnica zew.: 38 mm

Długość: 55 mm

Długość całkowita: 2,17 cal

C Długość całkowita: 110 mm

Materiał: Stal

Obróbka powierzchni: Chromowana

Ciśnienie robocze: 300 BAR

Temperatura robocza max.: 125 °C

Temperatura robocza min.: -25 °C

Typ blokady szybkozłącza: Kulki po obwodzie

Sposób podłączania: Przesunięcie tulei

Sposób rozłączania: Przesunięcie tulei

Materiał uszczelnienia: Guma nitrylowa [NBR]

Seria: ANV

Typ zaworu: Grzybkowy

Waga: 180,5 g
