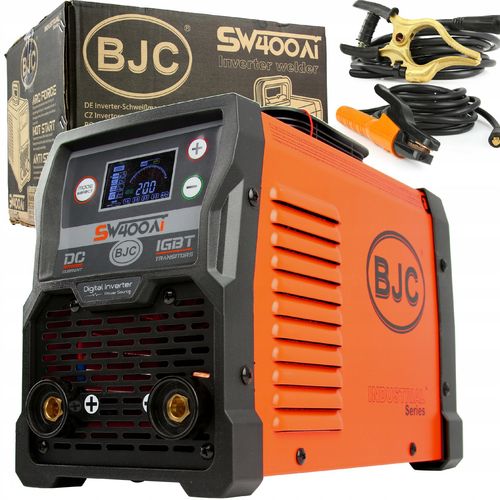

SPAWARKA INWERTOROWA SW400Ai 200A MMA BJC

SPAWARKA BJC SW400Ai

WYDAJNA spawarka w której zastosowano NOWĄ TECHNOLOGIĘ, która ma na celu pomóc w wytworzeniu potężnej energii do spawania przy zachowaniu niewielkich strat energii elektrycznej, dodatkowo wyposażona w CHŁODZENIE AKTYWNE, klasa szczelności IP21S. Podczas pracy spawarka nie przekracza 75 dB.

Dane techniczne:

• Model: SW400Ai
• Napięcie zasilania: 230 V lub 110 V
• Częstotliwość zasilania: 50Hz
• Prąd spawania : 20 - 200 A - prawdziwe :)
• HOT START : 0 - 40 A
• ARC FORCE : 0 - 40 A
• Cykl pracy 200 A - 60%
• Cykl pracy 155 A - 100%
• Stopień ochrony: IP21S
• Temperatura pracy: -10°C do +40°C
• Dopuszczalna wilgotność pracy: 40%
• Długość przewodu zasilającego: 200 cm
• Długość przewodu spawalniczego: 400 cm
• Długość przewodu masowego: 400 cm
• Waga netto : 4,2 kg ( bez przewodów )
• Waga brutto : 6,8 kg ( z przewodami )
• Wymiary: 14 x 30 x 20 cm ( szer x dłu x wys )

Spawarka INWERTOROWA 200A w której zastosowano NOWĄ TECHNOLOGIĘ Cyfrowego Inwertera, dodatkowo wyposażona w CHŁODZENIE AKTYWNE zapewniające komfort pracy.

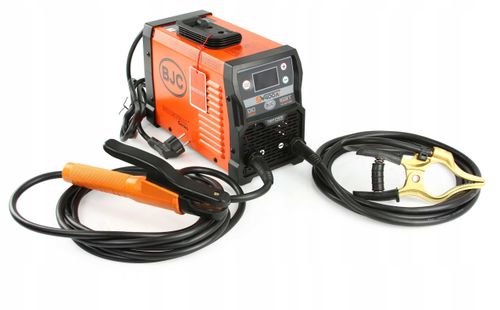

ZESTAW PO WYJĘCIU Z OPAKOWANIA ZAWIERA

• SW400Ai
• Kabel zasilający
• Kable spawalnicze
• Instrukcja obsługi w j.Polskim
• Maska spawalnicza
• Szczotka z młotkiem
• Karton

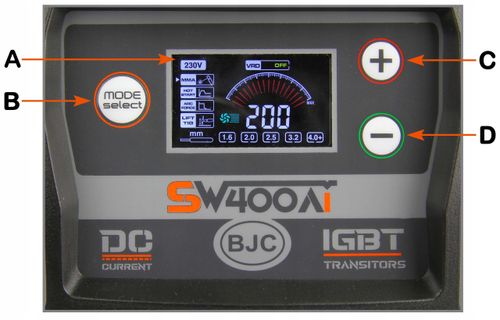

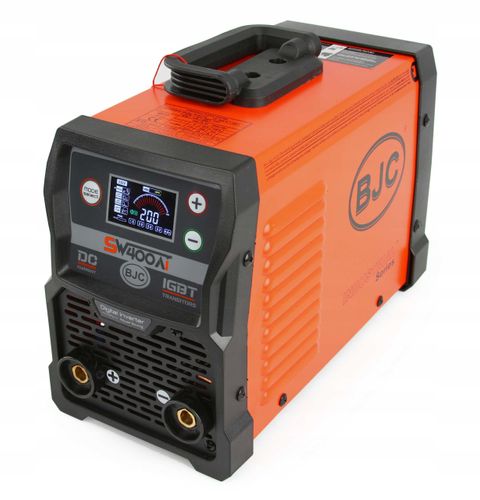

Opis panelu spawarki

A. Wyświetlacz LCD spawarki

B. Przycisk zmiany trybu pracy spawarki

C. Przycisk zwiększania mocy spawania

D. Przycisk zmniejszania mocy spawania

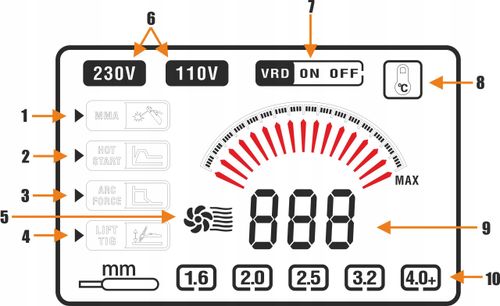

Opis ikon na wyświetlaczu

1. Tryb spawania MMA

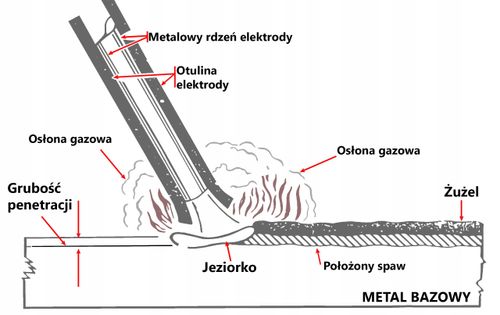

W metodzie MMA wykorzystywana jest elektroda otulona, która składa się z metalowego rdzenia pokrytego sprasowaną otuliną. Pomiędzy końcem elektrody a spawanym materiałem wytwarzany jest łuk elektryczny. Zajarzenie łuku ma charakter kontaktowy poprzez dotknięcie końca elektrody do materiału spawanego. Możliwa regulacja mocy spawania od 1 do 200 amper.

2. Tryb spawania HOT START

Funkcja HOT START zapewnia łatwiejsze zajarzenie łuku elektrycznego poprzez chwilowe zwiększenie prądu wyjściowego, możliwa jest regulacja parametru w zakresie 0-40 A. Ustawienie 0A wyłącza jej działanie całkowicie.

3. Tryb spawania ARC FORCE

Funkcja ARC FORCE modyfikuje dynamicznie siłę łuku elektrycznego ułatwiając utrzymanie ciągłej równej spoiny, możliwa jest regulacja w zakresie 0-40 A. Ustawienie parametru 0A wyłącza jej działanie całkowicie.

4.

Spawanie TIG zajarzenie łuku metodą LIFT. Wymagane dodatkowe akcesorium, palnik z zaworkiem gazowym

5. Ikona pokazująca czy wentylator spawarki jest włączony.

Ikona wentylatora informuje o prac aktywnego systemu chłodzenia. Jej ciągła aktywność jest pożądana i świadczy o poprawnej

6. Wskazanie jakie napięcie jest dostarczane do spawarki.

Urządzenie jest przystosowane do zasilania dwoma napięciami zależnie od regionu w jakim jest stosowany ( 110V lub 230V ). Wskaźnik pokazuje aktualne napięcie sieci.

7. System VRD

W spawarce BJC SW400Ai zastosowano system VRD. Bezpieczeństwo spawacza w dużej mierze zależy od funkcjonalności użytkowanego sprzętu. Producenci spawarek przywiązują wagę do tego, aby oferowane przez nich urządzenia zapewniały komfortową pracę i zmniejszały ryzyko wypadku do minimum. VRD – to system redukcji napięcia, którego zadaniem jest wyłączenie zasilania w ciągu kilku milisekund po skończeniu spawania. Funkcja ta odpowiada także za redukcję napięcia na elektrodzie otulonej do bezpiecznego poziomu. Aby włączyć VRD należy przytrzymać przez parę sekund przycisk (B) mode select

8. Ikona pokazująca czy spawarka nie jest przegrzana

Kontrolka ilustruje przegrzanie spawarki, należy wówczas przerwać pracę oraz umożliwić maszynie wystudzenie, nie wyłączaj urządzenia, przerwanie pracy wentylatorów wydłuży czas chłodzenia systemu. Sprawdź również czy spawarka nie jest wystawiona na bezpośrednie działanie promieni słonecznych

9. Cyfrowy wyświetlacz pokazujący ustawione moc spawarki

Wyświetlacz numeryczny w centralnej części ekranu wskazuje zadany prąd wyjściowy

10. Zalecana grubość elektrody

Powyższy wskaźnik informuje o zalecanej grubości elektrody dla zadanego prądu spawania. Jest to podpowiedź dla początkujących użytkowników, po ustawieniu prądu odpowiedniego dla wybranej elektrody wskazane są korekty po próbach na materiale.

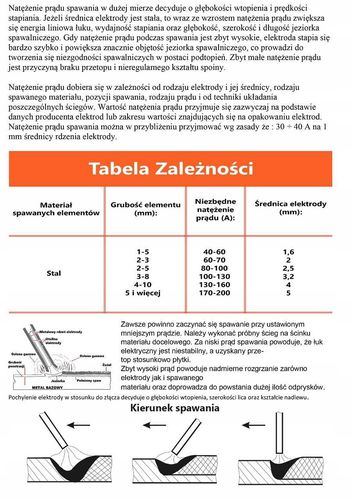

Natężenie prądu spawania w dużej mierze decyduje o głębokości wtopienia i prędkości stapiania. Jeżeli średnica elektrody jest stała, to wraz ze wzrostem natężenia prądu zwiększa się energia liniowa łuku, wydajność stapiania oraz głębokość, szerokość i długość jeziorka spawalniczego. Gdy natężenie prądu podczas spawania jest zbyt wysokie, elektroda stapia się bardzo szybko i powiększa znacznie objętość jeziorka spawalniczego, co prowadzi do tworzenia się niezgodności spawalniczych w postaci podtopień. Zbyt małe natężenie prądu jest przyczyną braku przetopu i nieregularnego kształtu spoiny.

Natężenie prądu dobiera się w zależności od rodzaju elektrody i jej średnicy, rodzaju spawanego materiału, pozycji spawania, rodzaju prądu i od techniki układania poszczególnych ściegów. Wartość natężenia prądu przyjmuje się zazwyczaj na podstawie danych producenta elektrod lub zakresu wartości znajdujących się na opakowaniu elektrod. Natężenie prądu spawania można w przybliżeniu przyjmować wg zasady że: 30 ÷ 40A na 1 mm średnicy rdzenia elektrody.

Zawsze powinno zaczynać się spawanie przy ustawionym mniejszym prądzie. Należy wykonać próbny ścieg na ścinku materiału docelowego.

Za niski prąd spawania powoduje, że łuk elektryczny jest niestabilny, a uzyskany przetop stosunkowo płytki.

Zbyt wysoki prąd powoduje nadmierne rozgrzanie zarówno elektrody jak i spawanego materiału oraz doprowadza do powstania dużej ilość odprysków.
