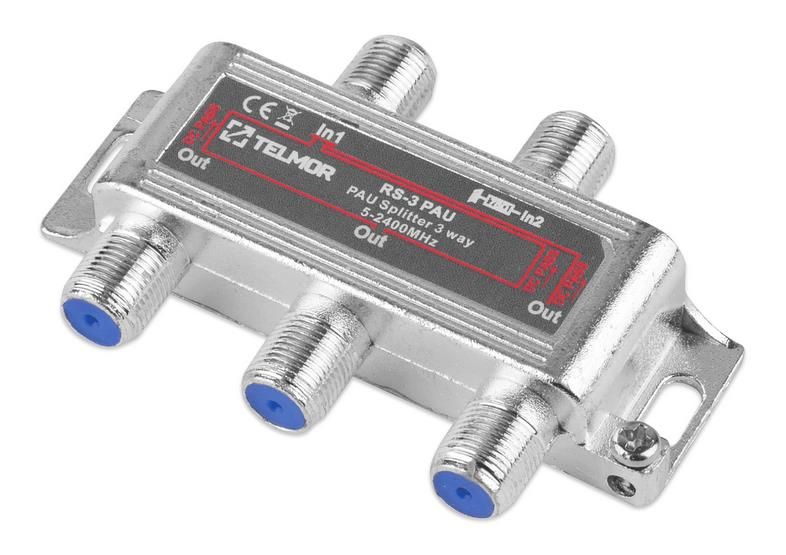

RS-3 PAU SPLITTER ANTENOWY 3X 2.4G TELMOR

Cechy

----------

• Odgałęźniki i rozgałęźniki wewnętrzne TELMOR serii RS/RSQ i TS/TSQ są stosowane w koncentrycznych sieciach dystrybucyjnych SAT-IF pracujących z sygnałami DVB-S/S2 (QPSK, 8PSK) i/lub z sygnałami cyfrowej telewizji naziemnej (COFDM, FM i DAB).

• Wszystkie wyjścia rozgałęźnika umożliwiają przepływ prądu do wejścia, a wszystkie odgałęźniki umożliwiają przepływ prądu przez linię magistralną, tj. od wyjścia do wejścia.

• Wysokiej jakości odlewane żelazne obudowy pokryte stopem miedzi i cynku. Pokrywy są lutowane w celu zapewnienia wysokiego stopnia ekranowania.

• Zakres częstotliwości 5 - 2400 MHz.

• Wysokiej jakości odlewana obudowa z powłoką ze stopu miedzi i cynku.

• Złącza żeńskie typu F w serii RS y TS.

• Złącza zaciskane w serii RSQ y TSQ.

• Idealny do sygnałów DVB-T/T2 i DVB-S2/S2X.

• Przenoszenie prądu z wyjść do wejścia w rozgałęźnikach - max 500 mA.

• Przepływ prądu w magistrali (wyjście/wejście) w odgałęźnikach.

• EMI - RFl>-120dB.

• Klasa A

----------

Dane techniczne

----------

Tłumienie max. (IN -OUT)

• 5 - 40 MHz: 6,5 dB

• 41 - 470 MHz: 7,6 dB

• 470 - 1350 MHz: 8,5 dB

• 1350-2000 MHz: 10,0 dB

• 2000-2400 MHz: 10,5 dB

Izolacja min. (OUT-OUT)

• 5 - 40 MHz: 18 dB

• 41 - 470 MHz: 21 dB

• 470 - 1350 MHz: 21 dB

• 1350-2000 MHz: 21,0 dB

• 2000-2400 MHz: 20,0 dB

Tłum. niedopasowania min (IN / OUT)

• 5 - 40 MHz: 10,0 dB

• 41 - 470 MHz: 12,0 dB

• 470 - 1350 MHz: 12,0 dB

• 1350-2000 MHz: 12,0 dB

• 2000-2400 MHz: 11,0 dB

Przenoszenie napięcia: 24 V/500 mA

Impedancja: 75 Ohm
