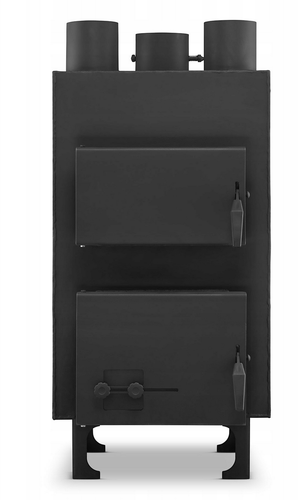

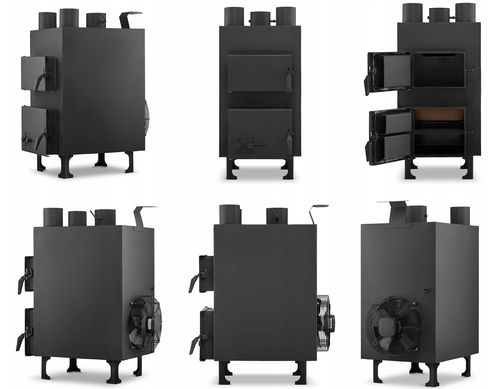

Piec z nadmuchem NADMUCHOWY NAGRZEWNICA 25kW + STEROWNIK + WĘGLARKA Z SZUFELKĄ

model: HIGHER PN-3 / 25kW

kolory: grafitowy

Piec nadmuchowy HIGHER PN-3 / 25 kW to bardzo wydajne urządzenie grzewcze dedykowane do ogrzewania hal przemysłowych, warsztatów, hal produkcyjnych, magazynów, garaży, tuneli, suszarni, szklarni, pomieszczeń hodowlanych jak również domów jednorodzinnych. Nasz produkt dzięki wykonaniu przy pomocy wycinarek laserowych i pras krawędziowych CNC posiada estetyczny i nowoczesny wygląd. Wysoka jakość wykonania i atrakcyjna cena powodują, że oferowany piec nadmuchowy to zdecydowanie najlepsza oferta na rynku.

Parametry techniczne pieca

• nominalna moc grzewcza: 25,00 kW
• maksymalna moc grzewcza: 30,00 kW / około 300 m2
• w komplecie: wentylator osiowy tłoczący o prędkości: 1400 obr/min i wydajności: 3110 m3/h
• w komplecie: sterownik do regulacji pracy wentylatora SCL-1919
• innowacyjna konstrukcja płaszcza powietrznego otaczającego w pełni palenisko dla uzyskania maksimum wydajności
• niezniszczalne palenisko w całości wykonane z blachy kotłowej atestowanej p265gh i 16M06 o grubościach #6mm i #10mm
• duży deflektor spalin zmniejszający zużycie paliwa do 30%
• klasa efektywności energetycznej: A
• index efektywności energetycznej: 110
• waga netto: 230 kg
• waga brutto: 240 kg
• wyłożenie paleniska: 15 cegieł szamotowych
• wymienny dwa duże ruszty żeliwne 300 x 200mm
• pokrycie atestowaną farbą żaroodporną, która zabezpiecza przed korozją i nadaje estetyczny wygląd
• masywna konstrukcja
• duża komora spalania

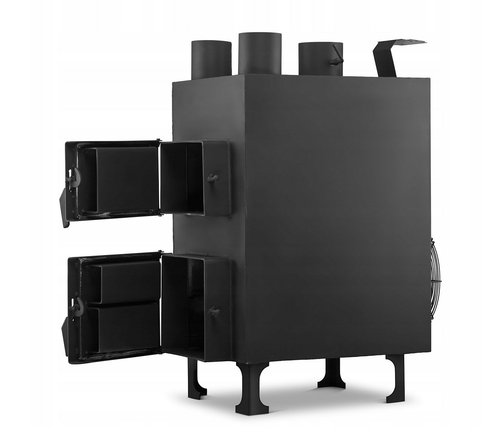

• duże drzwi załadunkowe
• instrukcja obsługi
• wydajność: 72,00%
• emisja CO przy 13% O2: <0,5%
• temperatura spalin: 301°C
• zużycie paliwa ok: 1,50 kg/h
• odstęp od części palnych: >1,20m
• rodzaj paliwa: zalecane sezonowane drewno liściaste o wilgotności ≤20%* mg/Nm3, brykiety, węgiel tylko jako dodatek do 10%

Bezpieczeństwo i certyfikaty

• znak CE: TAK / zamieszczony na tabliczce znamionowej
• zgodność z normą: EN13240:2006

Wymiary

• wymiary zewnętrzne: szerokość całkowita: 485mm x głębokość całkowita: 900mm x wysokość całkowita: 1310mm
• wymiary paleniska: szerokość: 390mm x głębokość: 460mm x wysokość: 540mm
• wymiary drzwiczki górne (blacha 3 i 4mm): szerokość: 390mm x wysokość: 230mm
• wymiary drzwiczki środkowe (blacha 3 i 4mm): szerokość: 390mm x wysokość: 155mm
• wymiary drzwiczki dolne (blacha 3 i 4mm): szerokość: 390mm x wysokość: 150mm
• wymiary otworu załadunkowego góra: szerokość: 310mm x wysokość: 210mm
• wymiary otworu załadunkowego środek i dół: szerokość: 310mm x wysokość: 130mm
• wymiary rusztu żeliwnego: szerokość: 210mm x głębokość: 300mm
• średnica wylotu gorącego powietrza: Ø 150mm
• średnica wylotu spalin: Ø 130mm
• wysokość nóżek: 140mm

Bezpieczeństwo

Piec nadmuchowy jako ogrzewacz pomieszczeń spełnia wymagania zawarte w normie PN-EN 13240:2006 Ogrzewacze pomieszczeń na paliwa stałe. Wymagania i badania zharmonizowanej z dyrektywą UE Wyroby Budowlane (89/1/06/EWG) oraz posiada znak CE.

Parametry techniczne wentylatora

• rodzaj wentylatora: osiowy tłoczący
• materiał wykonania: stal (śmigła + obudowa)
• średnica: Ø 350mm
• zasilanie: 230V / 50Hz
• silnik: 4P
• pobór prądu: 0,58A
• prędkość obrotowa: 1400 obr/min
• wydatek powietrza: 3110 m3/h
• bezpieczeństwo: znak CE + siatka ochronna

W piecach nadmuchowych HIGHER używamy wentylatorów osiowych tłoczących, których prędkość obrotowa to 1400 obr/min. Wydajny i cichy wentylator o średnicy Ø 350mm i wydatku 3110 m3/h tłoczy powietrze do płaszcza powietrznego otaczającego palenisko i kieruje je do dwóch górnych wylotów gorącego powietrza o średnicy 150mm. Dzięki wyprofilowaniu łopatek wirnika w kształt sierpa, wentylatory mają wysoką skuteczność przepływu powietrza przy jednocześnie minimalnym hałasie. Łopatki zostały wykonane z prasowanej blachy, ich nowoczesny kształt pozwala osiągnąć maksimum wydajności przy jednocześnie niskim zużyciu prądu i niskiej głośności. Dzięki bardzo wysokiej odporności na temperatury wentylatory osiowe mogą być stosowane w piecach nadmuchowych.

Parametry techniczne sterownika (sterownik w komplecie)

• model: automatyczny regulator pracy wentylatora SCL-1919 / SCL-109
• potencjometr regulacji nastawu temperatury
• pobór mocy: 2W
• maksymalna moc obciążenia wyjścia: 500W
• zakres regulacji temperatury: 20°C min - 80°C max
• dokładność pomiaru temperatury: +/- 1°C
• wymiary (mm): 85 x 55mm
• zasilanie: 230V/50Hz
• temperatura pracy: -10 do +50°C
• długość przewodu zasilania nadmuchu: 1,00m
• długość przewodu sieciowego: 1,50m
• zabezpieczenie: bezpiecznik 1,6A
• produkt polski: Wan - Elektronik

Automatyczny regulator pracy wentylatora SCL-1919 / SCL-109 to sterownik zadaniem którego jest włączenie i wyłączenie urządzenia zależnie od zadanej temperatury. Kiedy temperatura osiągnie żądaną wartość - sterownik włączy wentylator lub wyłączy urządzenie jeśli wygaśnie w piecu lub temperatura spadnie poniżej nastawionej na regulatorze. W ten sposób można sterować w sposób automatyczny pracą pieca. Zastosowanie sterownika zapobiega niepotrzebnemu działaniu wentylatora co znacząco wpływa na jego żywotność oraz obniża koszty związane ze zużyciem energii elektrycznej. Regulator wyposażony jest w potencjometr służący do płynnej zmiany żądanej temperatury. Sterownik charakteryzuje się prostą obsługą oraz niezawodnym działaniem. Regulator zabezpieczony jest bezpiecznikiem.

Opis pieca PN-3

Piec nadmuchowy HIGHER PN-3 / 25kW jest przystosowany do opalania praktycznie wszystkimi paliwami (węgiel, brykiet, drewno). Po rozpaleniu piec bardzo szybko nagrzewa się i zaczyna wydmuchiwać ciepłe powietrze. Opalanie koksem nie jest zalecane z uwagi na możliwość zniszczenia żeliwnego rusztu.

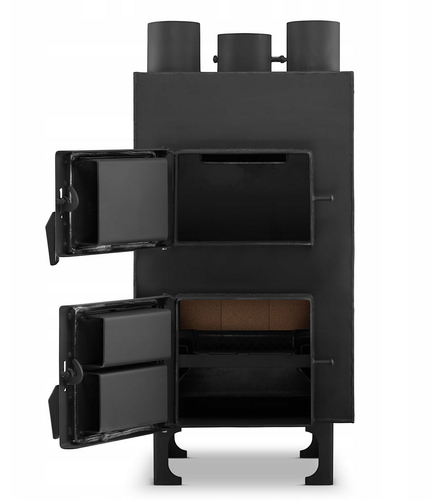

Piec zbudowany jest pojemnej komory spalania o wymiarach: szerokość - 390mm x głębokość: 460mm x wysokość: 540mm, która pomieści paliwo stałe na wiele godzin spalania. Ściany paleniska są wyłożone grubymi cegłami szamotowymi, które pełnią funkcję ochronną dla ścian paleniska a także kumulują ciepło. Od lat szamot jest jednym z najlepszych materiałów używanych przy budowie palenisk.

Jak to działa? Palenisko pieca otoczone jest bezpośrednio bardzo wydajnym płaszczem powietrznym, w którym powietrze nagrzewa się a następnie jest transportowane przez system kanałów do dwóch wylotów powietrza o średnicy fi=150mm umieszczonych na górnej płycie pieca. Za przepływ i tłoczenie powietrza odpowiedzialny jest wydajny i cichy wentylator osiowy tłoczący o średnicy Ø 350mm i wydatku 3110m3/h. Całe palenisko wyposażone jest w dwa wymienne żeliwne ruszty tabliczkowe o wymiarach 300 x 210mm.
