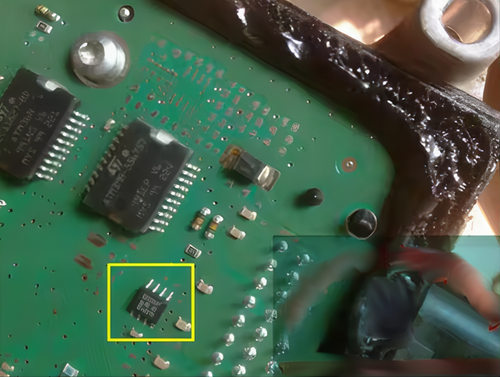

PCA82C250 82C250Y A82C250 82C250 kontroler CAN ABS VW SOP8 SO8

PCA82C250Y kontroler protokołu CAN zgodny z normą ISO 11898

• Model : PCA82C250Y
• Oznaczenie: 82C250Y

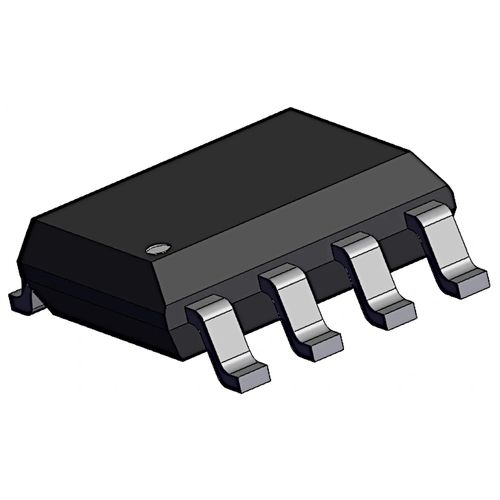

• Obudowa SO8
• Montaż powierzchniowy SMD

Komunikacja :

• Prędkość transmisji: do 1 Mb/s
• Zgodność z ISO 11898
• Obsługa do 110 węzłów na magistrali

Zasilanie :

• VCC: 4.5 V do 5.5 V
• Pobór prądu:
• Tryb dominujący: do 70 mA
• Tryb recessive: 14–18 mA
• Tryb Standby: typ. 100 μA, max 170 μA

Zakres temperatur :

• Praca: −40°C do +125°C
• Magazynowanie: −55°C do +150°C

Tryby pracy (pin Rs) :

• VRs < 0.3×VCC    High-speed    IRs < –500 μA
• 0.4×VCC < VRs < 0.6×VCC    Slope control    IRs = –10 do –200 μA
• VRs > 0.75×VCC    Standby    IRs < 10 μA

Ochrona i bezpieczeństwo :

• Zabezpieczenie przed zwarciem do masy i akumulatora
• Ochrona ESD:
• HBM: ±2 kV
• MM: ±200 V
• Ochrona termiczna (redukcja prądu powyżej Tj > 160°C)
• Odporność na przepięcia: ±150 V

Wyjścia CANH/CANL :

• Zakres napięcia: –8 V do +18 V

Napięcie różnicowe :

• Dominant: 1.5 V – 3.0 V
• Recessive: < 0.5 V
• Odporność na zakłócenia EMI

Rezystancja wejściowa CAN :

• Pojedyncza linia: 5 – 25 kΩ
• Różnicowa: 20 – 100 kΩ

Parametry dynamiczne :

• Opóźnienia propagacji TXD → bus: max. 50 ns (Rext = 0 Ω)
• Opóźnienie RXD: max. 190 ns (w zależności od Rext i temperatury)
• Czas wybudzenia z trybu Standby: max. 20 µs
