Modul GPS FlyFishRC M10-IST8310 Kompas

GPS z kompasem do drona FPV

FlyFishRC M10-IST8310 to kompaktowy moduł GPS z magnetometrem IST8310, przeznaczony do dronów FPV, multirotorów i modeli fixed-wing.

Układ korzysta z chipa u-blox M10050, obsługuje kilka systemów satelitarnych i pracuje z odświeżaniem 10Hz. To dobry wybór do konstrukcji, w których potrzebujesz pozycji GPS, telemetrii i kierunku z kompasu.

Najważniejsze cechy

• GPS i kompas w jednym module: odbiornik GPS oraz magnetometr IST8310 na jednej płytce.
• Chip u-blox M10050: nowoczesny układ GPS do zastosowań w modelach RC i FPV.
• Odświeżanie 10Hz: szybkie przekazywanie danych pozycyjnych do kontrolera lotu.
• Zasilanie 3.3V-5V: zgodne z typowymi wyjściami w elektronice dronów FPV.
• Obsługa wielu systemów GNSS: GPS, GLONASS, BDS, Galileo, SBAS i QZSS.
• Antena ceramiczna RHCP 18x18mm: kompaktowa antena patch dla stabilnego odbioru przy prawidłowym montażu.
• Mały format: wymiary 20x20x11mm i masa 9g ułatwiają montaż w ramie FPV.

Stabilniejsza pozycja i kierunek lotu

Moduł obsługuje pozycjonowanie z kilku konstelacji satelitarnych, co zwiększa szansę na szybki i stabilny fix w otwartym terenie.

Wbudowany magnetometr IST8310 pozwala kontrolerowi lotu odczytać kierunek modelu. To przydatne szczególnie w konfiguracjach long range, fixed-wing oraz w dronach FPV, gdzie GPS ma wspierać funkcje bezpieczeństwa zależne od firmware.

Specyfikacja techniczna

• Marka: FlyFishRC
• Model: M10-IST8310
• Typ: moduł GPS z magnetometrem
• Chip GPS: u-blox M10050
• Magnetometr: IST8310
• Napięcie wejściowe: 3.3V-5V
• Systemy satelitarne: GPS L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1
• Tryb pracy: GPS+BDS+GALILEO+QZSS+SBAS combined positioning
• Kanały odbioru: 72ch
• Maksymalna liczba satelitów: do 32
• Protokół wyjściowy: UART dla GPS, I2C dla magnetometru
• Baud rate: 115200bps
• Update rate: 10Hz
• Dokładność prędkości: 0.05m/s
• Dokładność pozycji poziomej: 2D ACC 1.5m w otwartej przestrzeni
• Dokładność czasu: 30ns
• Czułość: Tracking -162dBm, Acquisition -160dBm
• Maksymalna wysokość: 50000m
• Maksymalna prędkość: 500m/s
• Maksymalne przyspieszenie: 4G

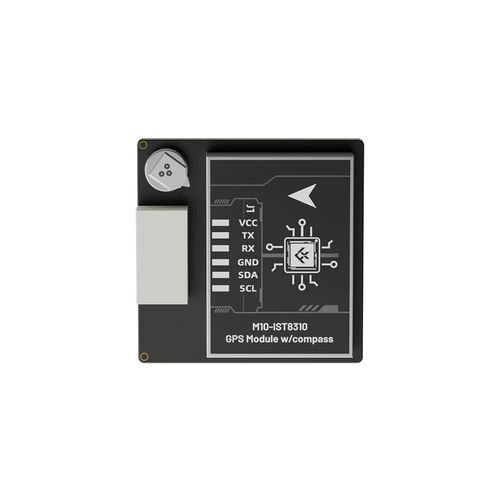

• Piny GPS: RX/TX UART
• Piny kompasu: SDA/SCL
• Antena GPS: ceramiczna RHCP 18x18mm

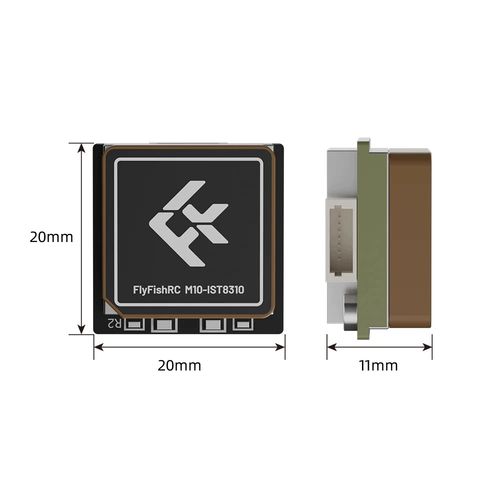

• Wymiary: 20x20x11mm
• Waga: 9g

Zawartość zestawu

• 1x moduł GPS FlyFishRC M10-IST8310
• 1x instrukcja GPS
