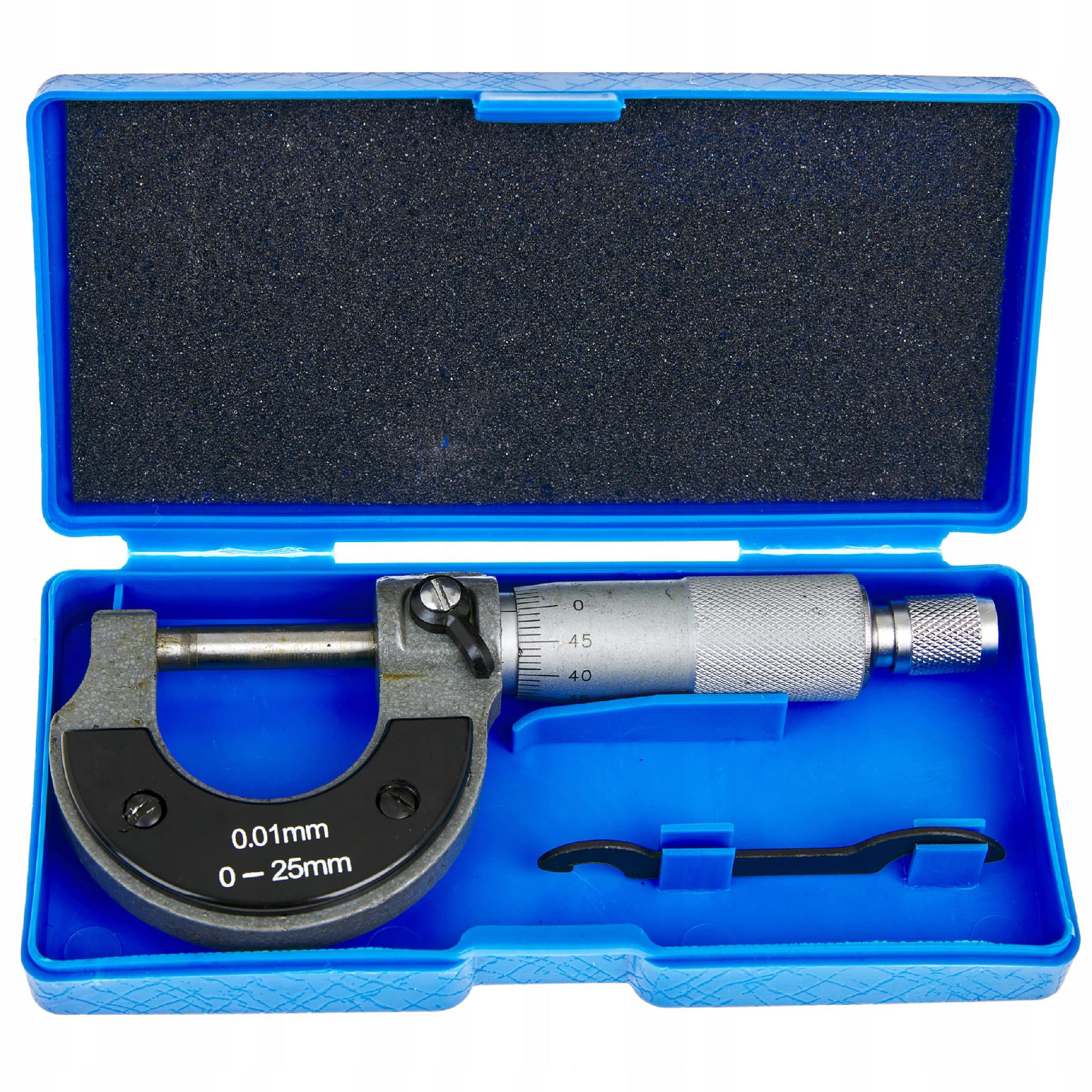

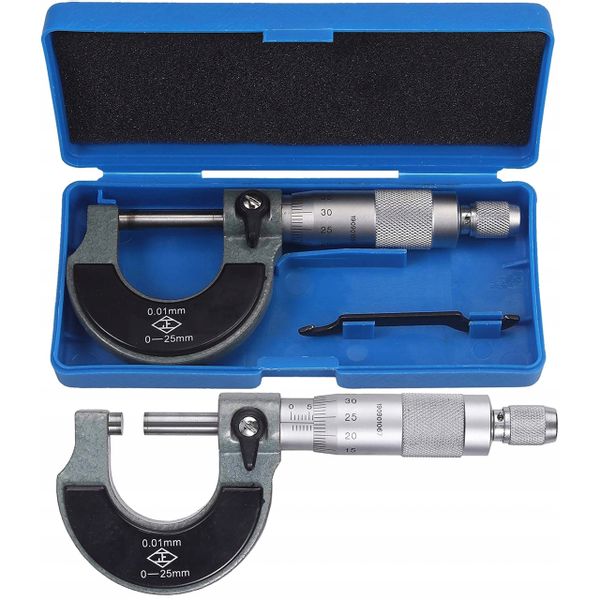

MIKROMETR ZEWNĘTRZNY NONIUSZOWY 0-25 mm PRECYZYJNY ANALOGOWY MIKROMIERZ

OPIS PRODUKTU:

Specjalistyczny przyrząd pomiarowy do mierzenia wymiarów geometrycznych przedmiotów z rozdzielczością rzędu 0,01 mm.

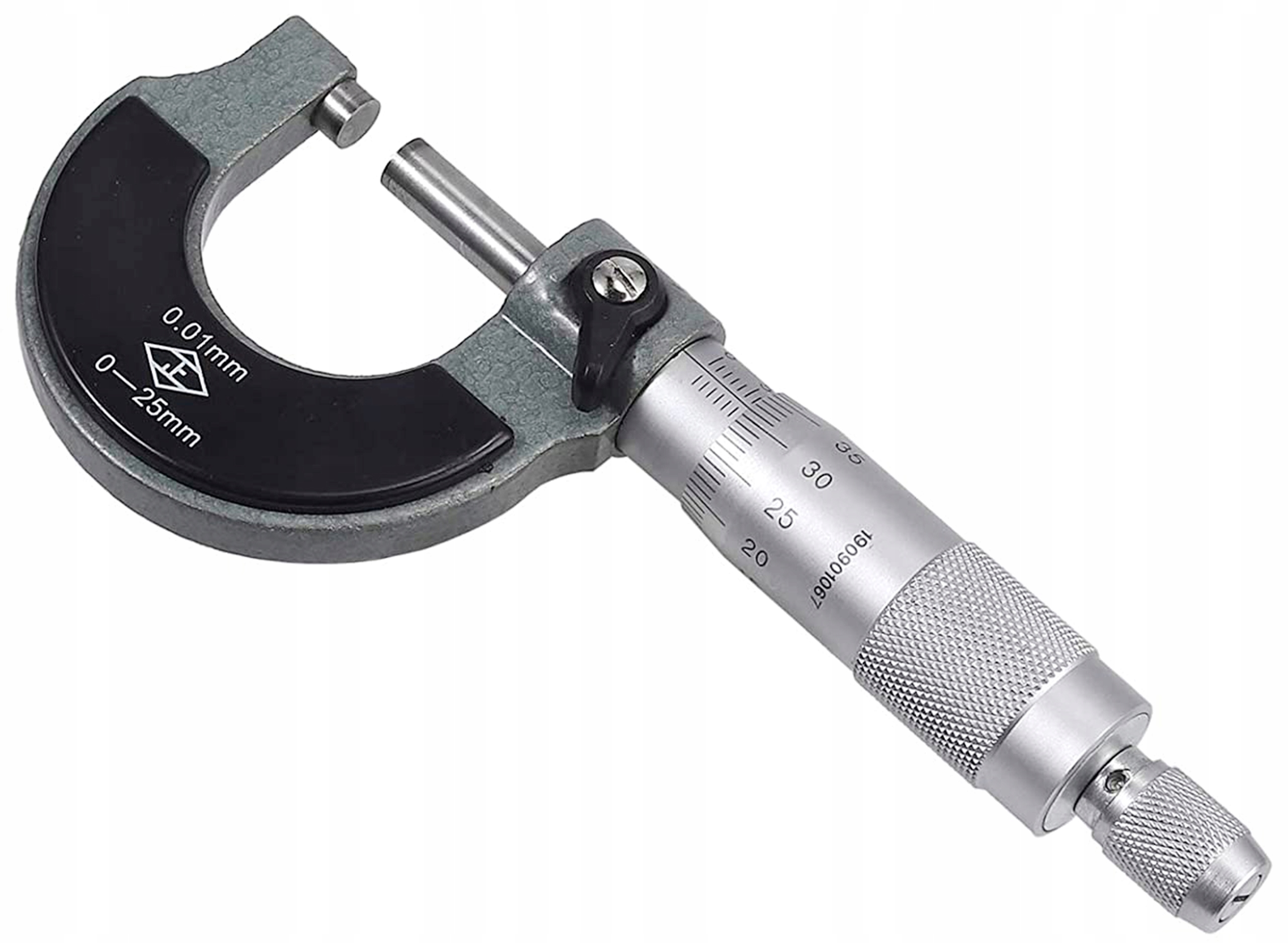

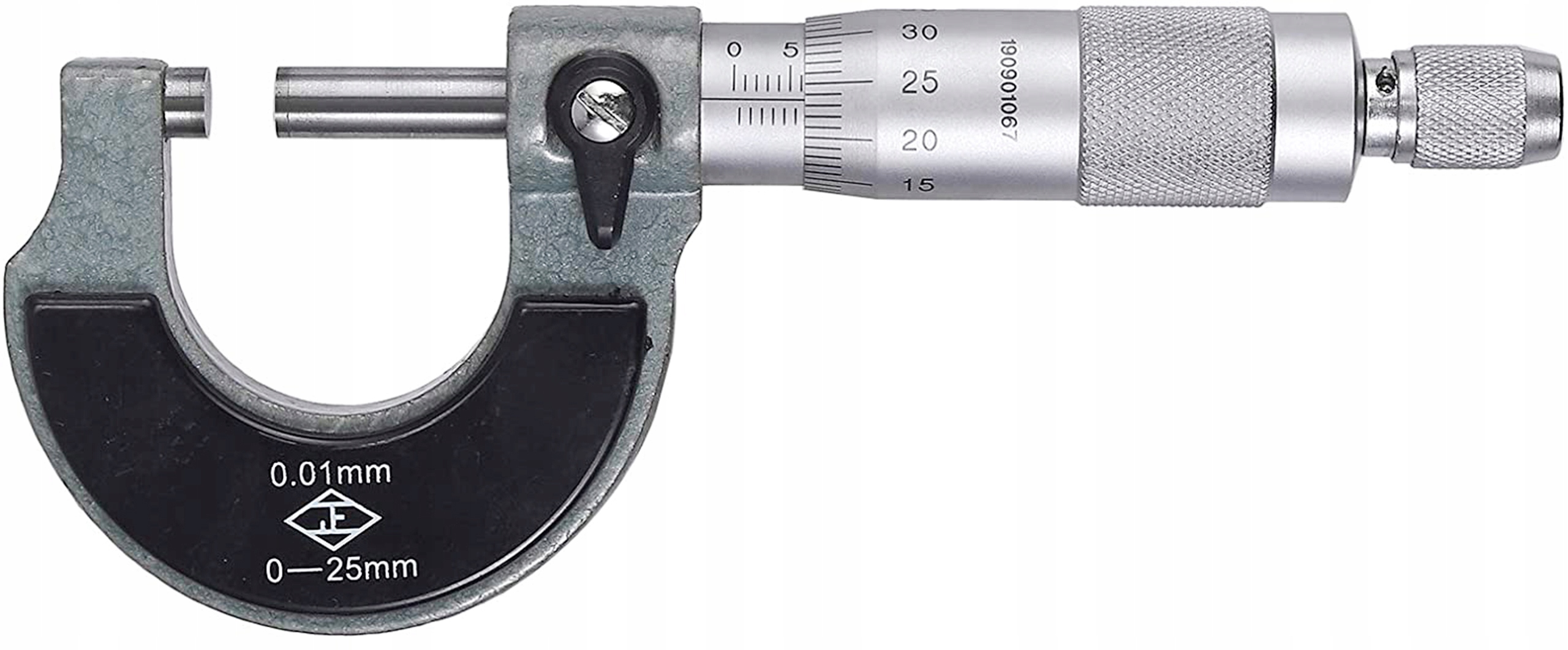

Składa się z odkuwanego kabłąka, którego koniec zakończony jest kowadełkiem, zaś drugiej strony posiada hartowane wrzeciono z dokładnie docieranymi powierzchniami pomiarowymi z węglików spiekanych i nieruchomą tuleję z podziałką wzdłużną i obrotowym bębnem, z podziałką poprzeczną. Mierzony przedmiot umieszczamy jest pomiędzy zaciskami mikrometru

DANE TECHNICZNE:

• Mikrometr kabłąkowy
• Zakres pomiarowy: 0-25 mm
• Dokładność: 0,01 m

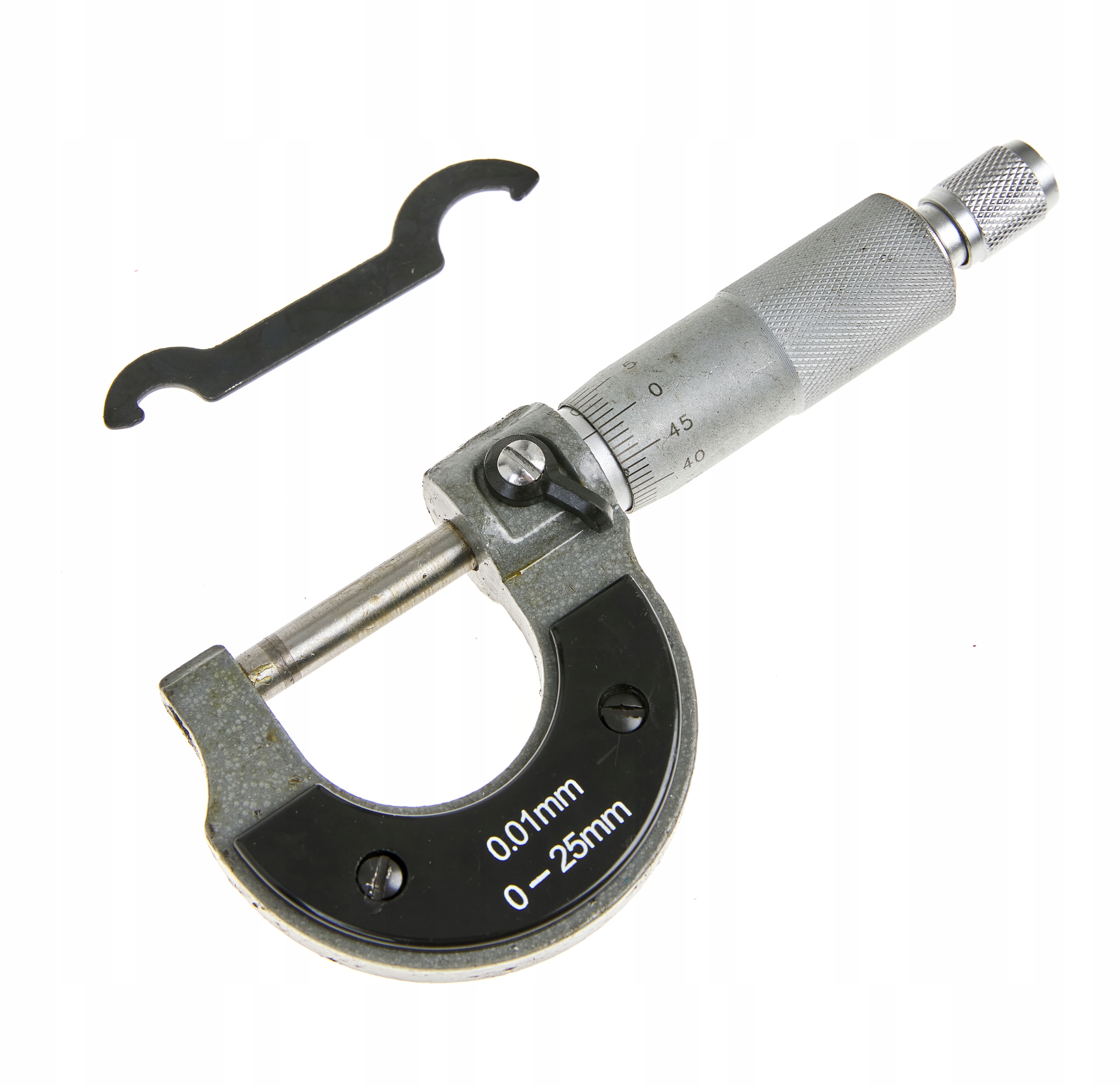

Ważne! Przed każdym użyciem należy sprawdzić położenie zerowe i w razie potrzeby wyregulować dołączonym kluczem, tak aby linia opisana „0” na bębnie pokrywała się z poziomą linią skali.

SPOSÓB DZIAŁANIA:

Działanie przyrządu opiera się na użyciu śruby mikrometrycznej oraz noniusza. Śruba mikrometryczna to bardzo precyzyjnie wykonana śruba o skoku gwintu 1 mm połączona z bębnem mikrometru, na obwodzie którego wygrawerowano podziałkę (noniusz). Z bębnem mikrometru połączone jest sprzęgłem zapadkowym pokrętło zapewniające odpowiedni, stały docisk szczęk (na fotografii to mniejsze pokrętło). Nieodpowiedni docisk powoduje znaczne niedokładności pomiaru.

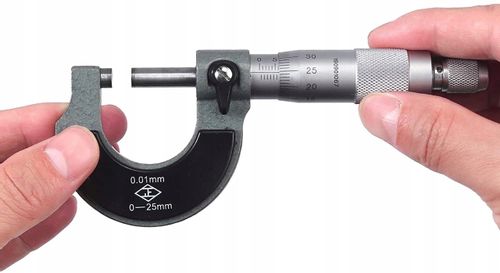

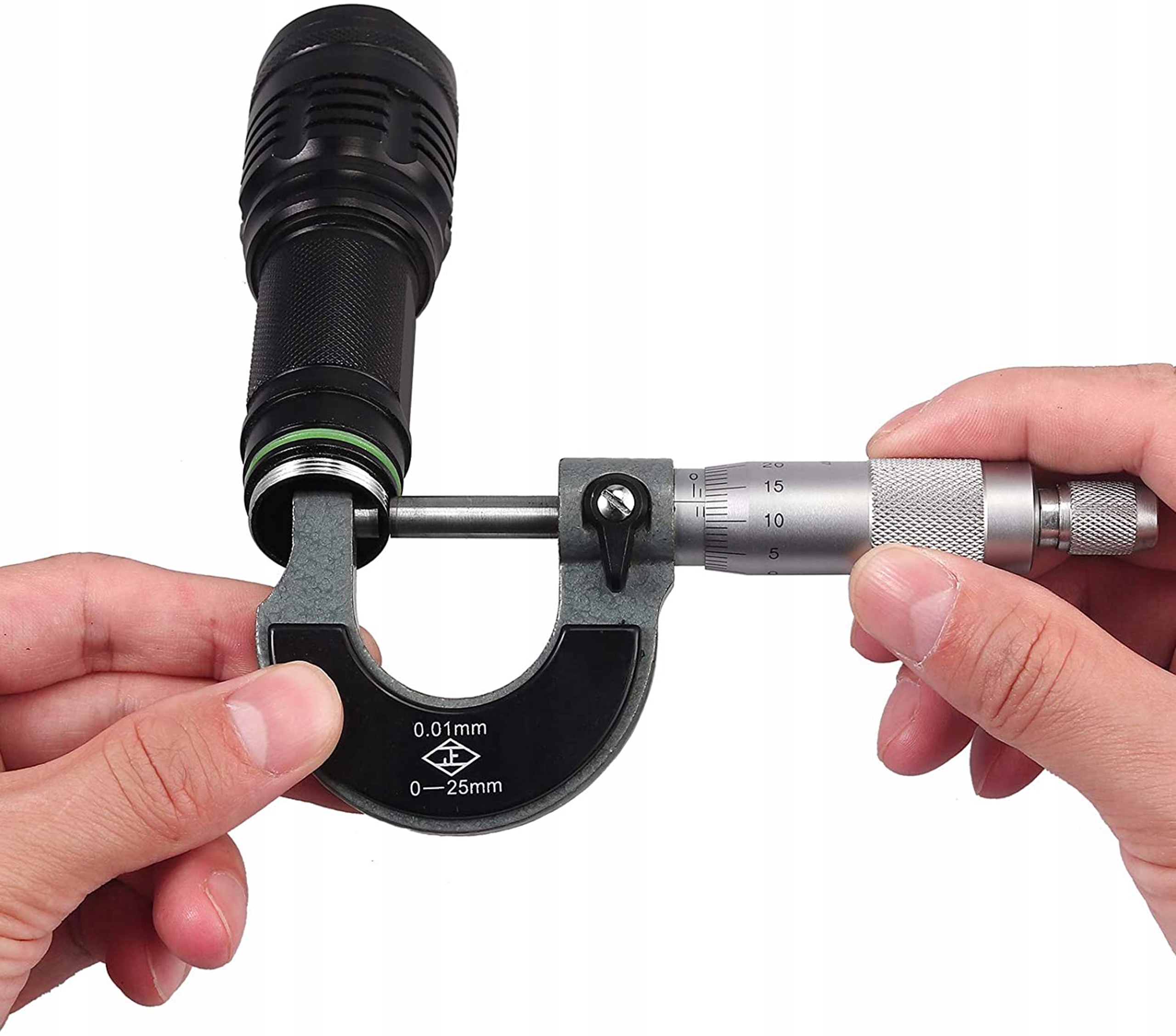

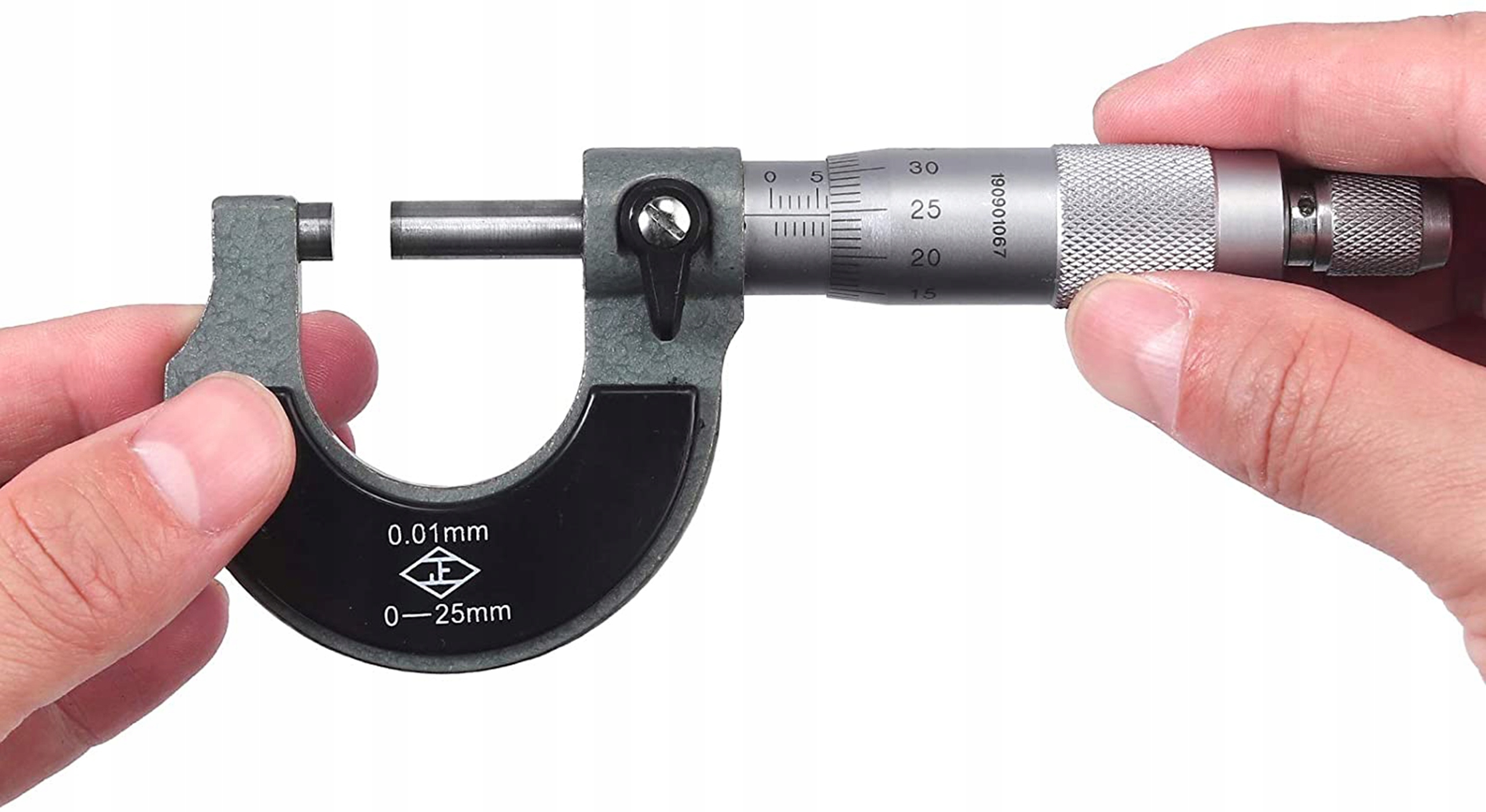

Metoda pomiarowa:

• - Bęben można obracać dopiero po odblokowaniu zacisku ustalającego.
• - Rozsunąć powierzchnie pomiarowe na odległość nieco większą niż mierzony przedmiot.
• - Następnie obracając za pomocą bębna ustawić zgrubnie, a następnie kontynuować dokręcanie obracając pokrętło sprzęgła ciernego.
• - Przestać dokręcać gdy zadziała sprzęgło, czyli dalszy obrót pokrętła nie będzie powodował obrotu bębna.
• - Odczytać wynik pomiaru według zasady pomiarowej widocznej na rysunku.
• Zalecane jest zamocowanie mierzonego elementu lub mikrometru przed rozpoczęciem pomiaru. Pozwoli to osiągnąć największą dokładność pomiarową.
• Zalecane jest też aby przeprowadzić kilka pomiarów, tak aby uzyskać średnią arytmetyczna wyników.
