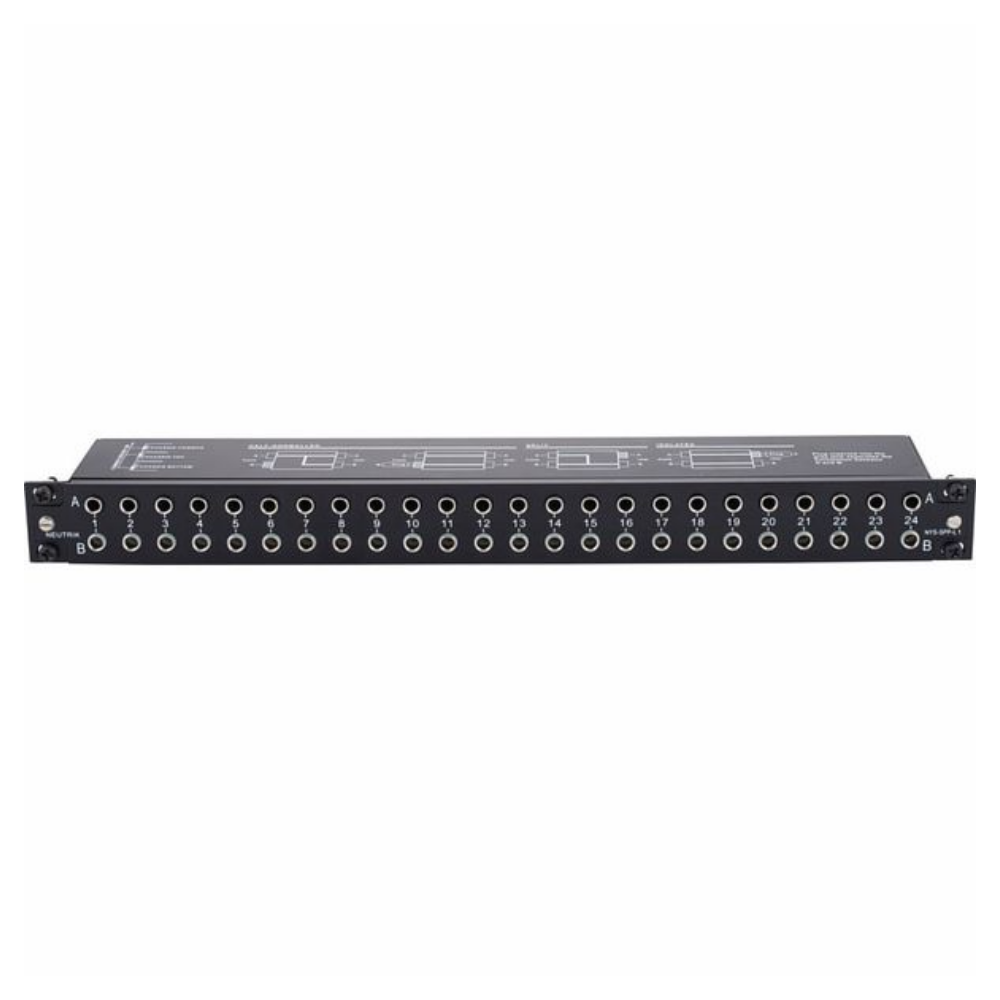

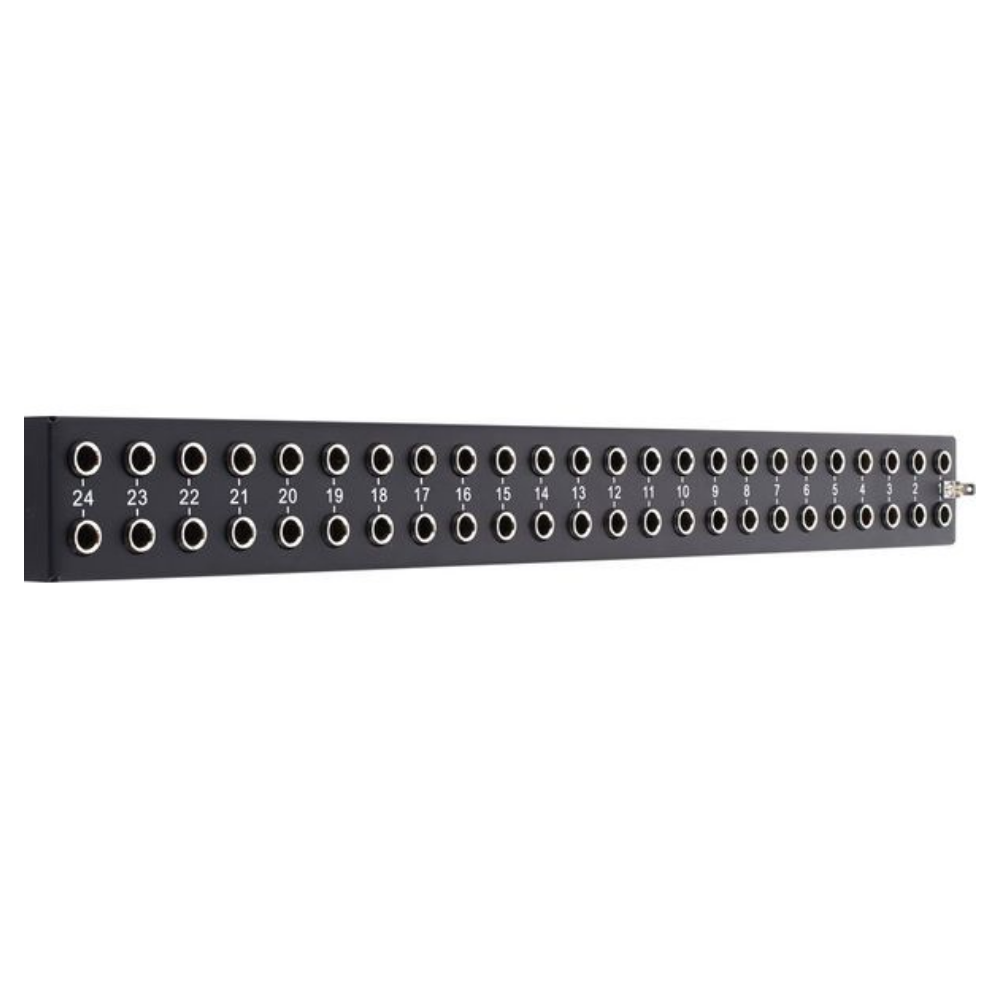

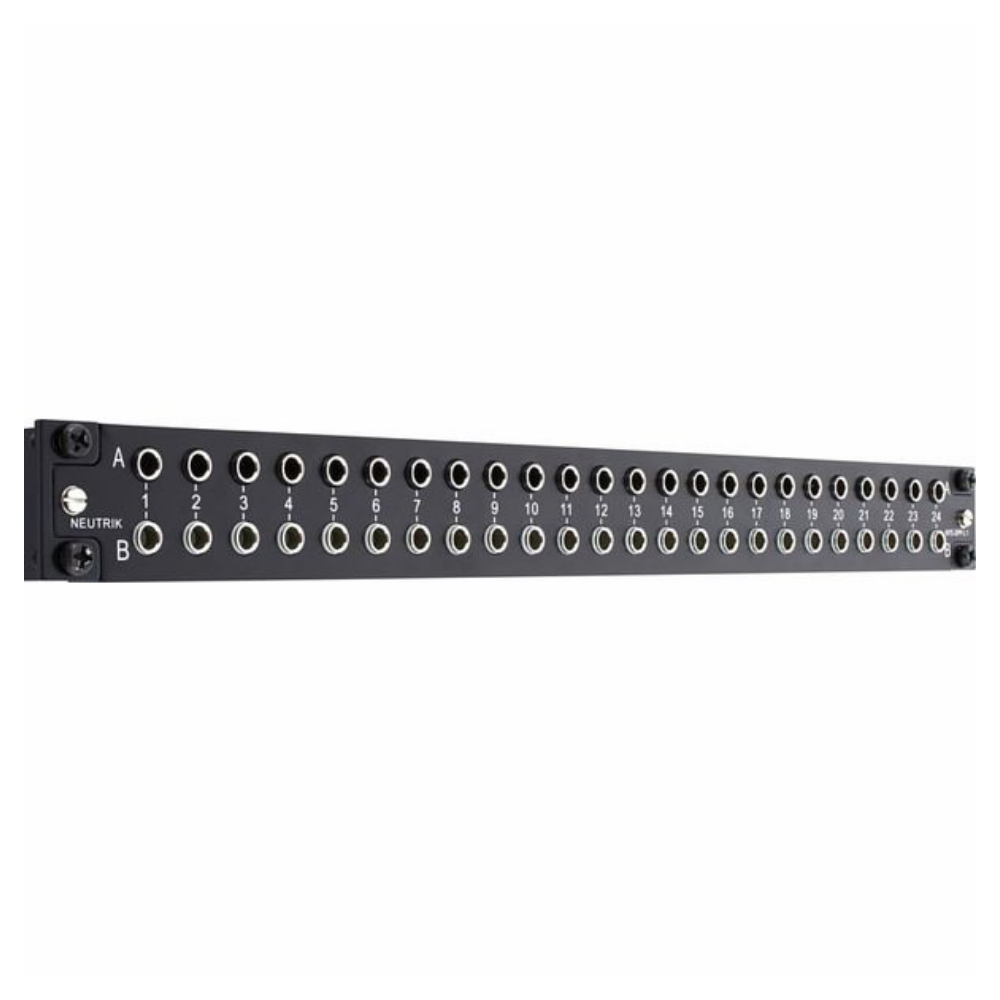

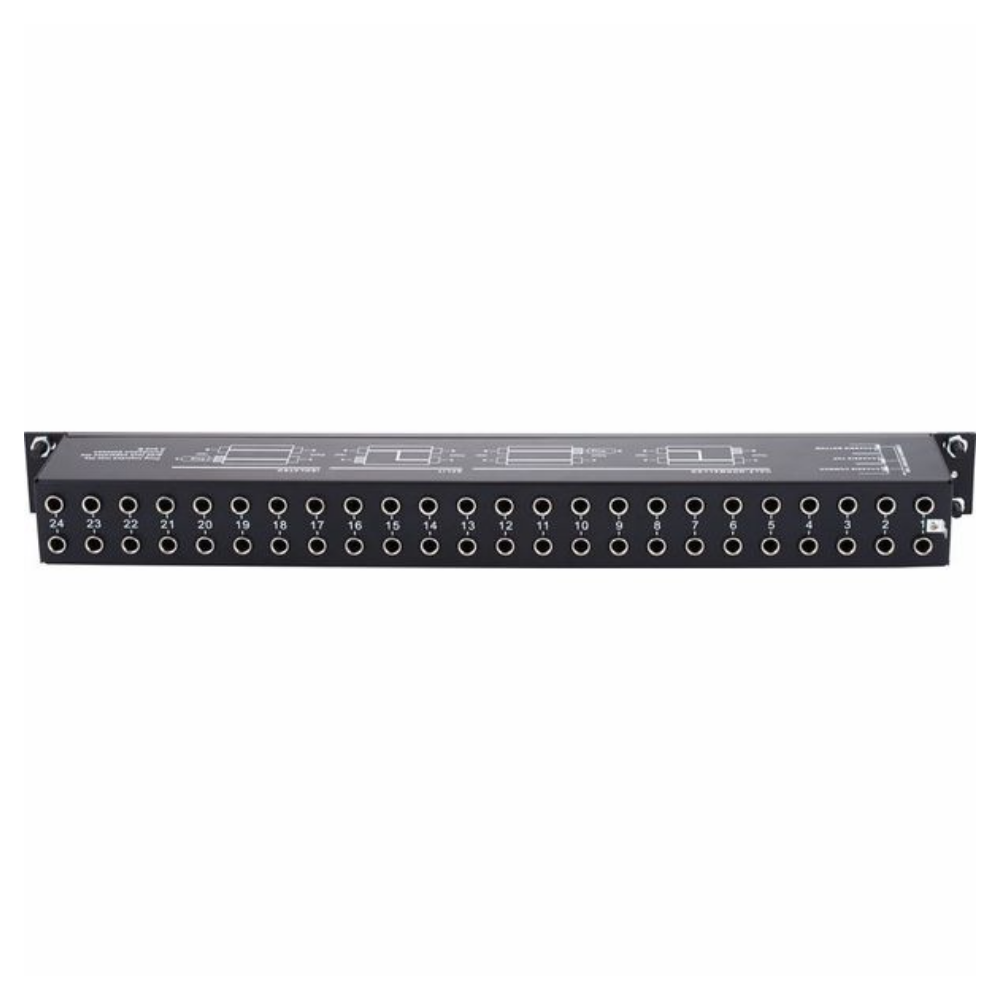

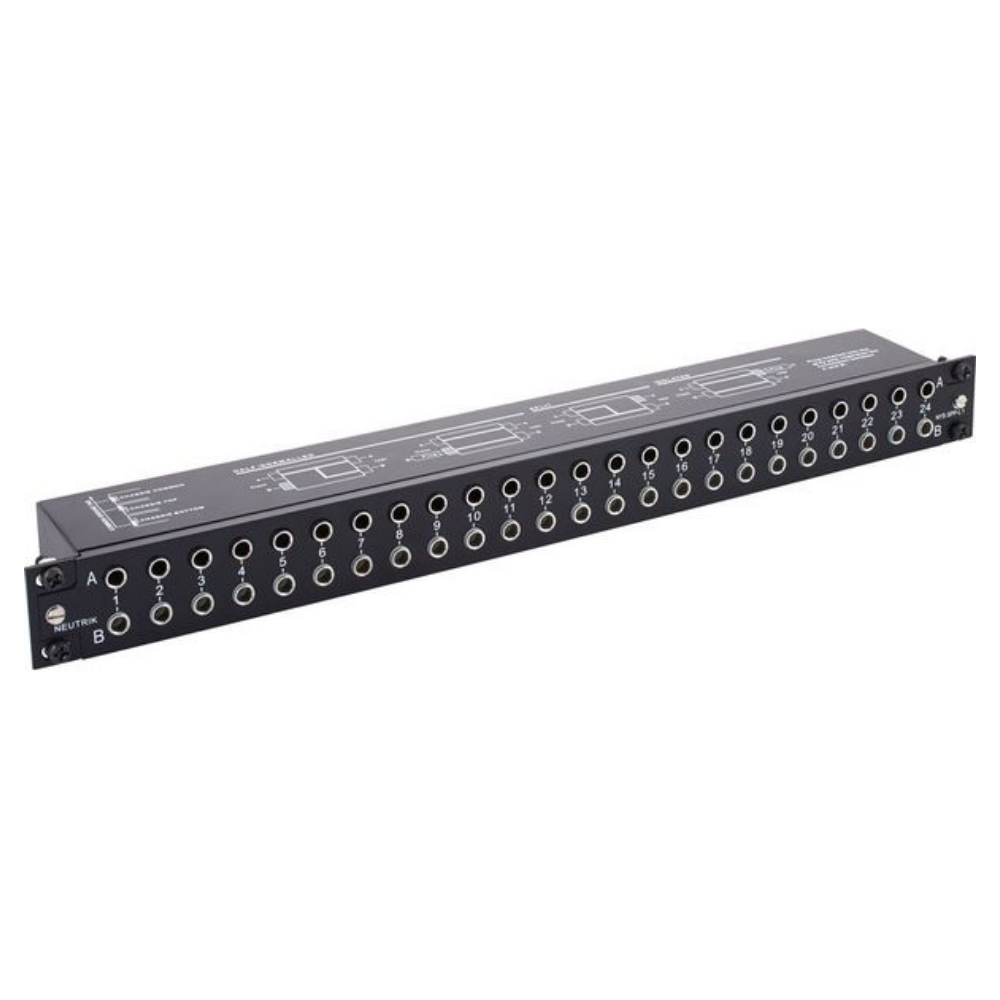

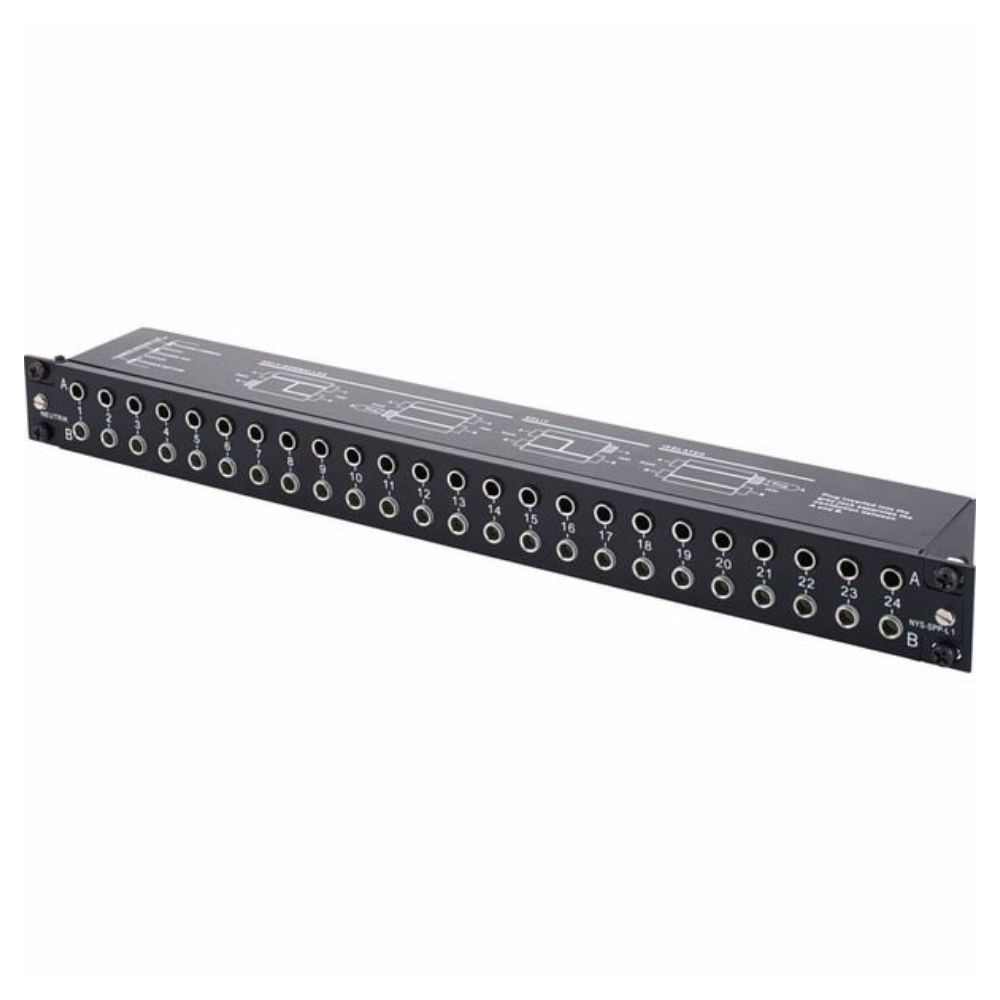

Krosownica Neutrik Rean NYS-SPP-L1 funkcjonalny patch panel modularny

NYS-SPP-L1 to ekonomiczny i elegancko zaprojektowany 1/4” modularny patch panel do montażu w szafie rack 19” (1U). Wykonany z wytrzymałej metalowej obudowy, panel oferuje 48 kanałów zbalansowanych (24 pary na panelu przednim i odpowiadające im 24 pary na tylnym). Każdy kanał może być indywidualnie uziemiony lub uziemiony w grupach, co pozwala na elastyczne dostosowanie do potrzeb użytkownika.

Płytki PCB są pewnie zamocowane pomiędzy panelem przednim i tylnym, co umożliwia łatwą rekonfigurację patch panela bez ryzyka zgubienia drobnych elementów, takich jak nakrętki. Gniazda oznaczone szarym kolorem służą jako czytelny wskaźnik konfiguracji normalnej.

Najważniejsze cechy i korzyści:

• Możliwość indywidualnego uziemienia każdego kanału.
• Wytrzymała metalowa obudowa zapewnia niezawodność.
• Zoptymalizowany projekt kontaktów minimalizuje zużycie wtyczek.
• Ekonomiczny, wszechstronny patch panel z dwoma rzędami gniazd.
• 48 kanałów zbalansowanych, w pełni okablowanych na PCB (24 pionowe płytki PCB), 24 pary przednie i odpowiadające im 24 pary tylne.
• Moduł PCB zawiera 4 zbalansowane gniazda 1/4” z odpornymi na utlenianie kontaktami, zabezpieczone bez konieczności użycia nakrętek – brak małych elementów do zgubienia czy uszkodzenia.
• Łatwa zmiana konfiguracji poprzez proste odwrócenie indywidualnej płytki PCB.
• Szare gniazdo oznacza konfigurację normalną dla łatwej identyfikacji.

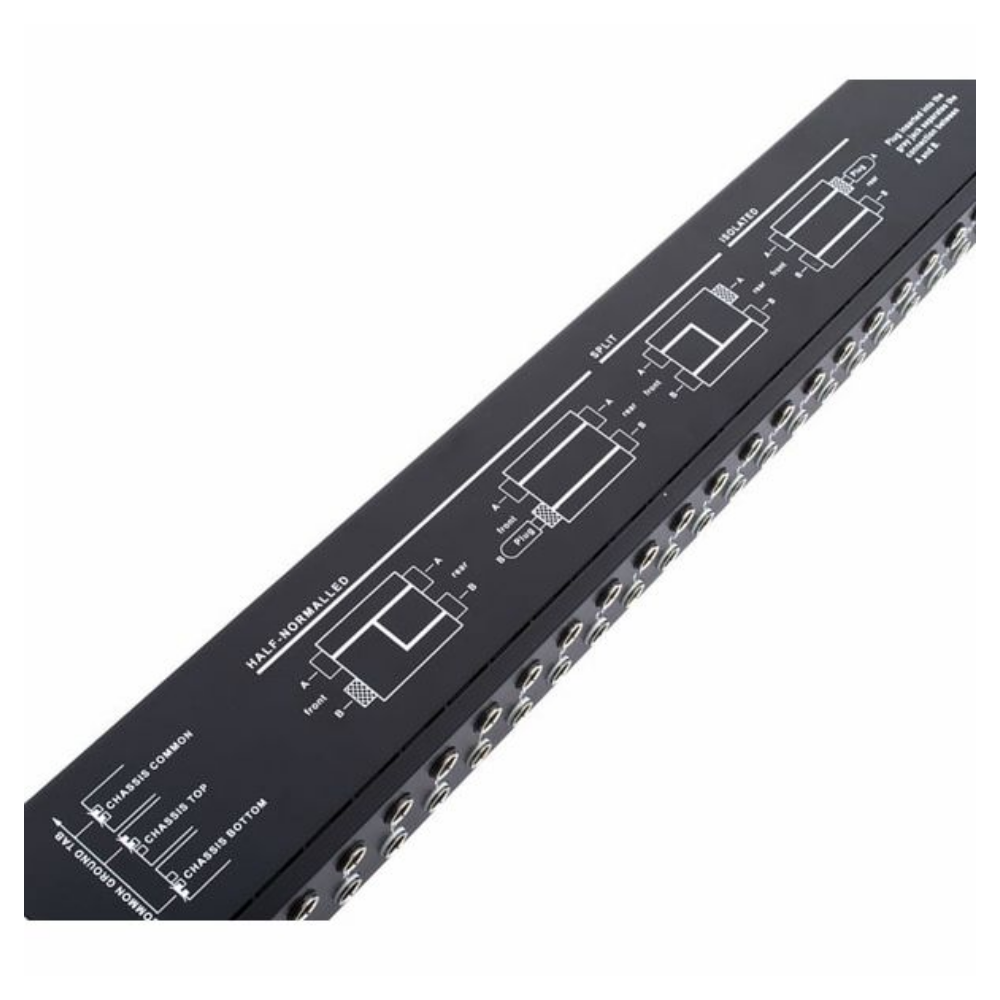

Konfiguracja standardowa:Patch panel dostarczany jest w standardowej konfiguracji "Half Normalled" (dolny rząd). Konfigurację można łatwo zmienić, odwracając poszczególne płytki PCB. Włożenie wtyczki do szarego gniazda zawsze izoluje górny rząd od dolnego.

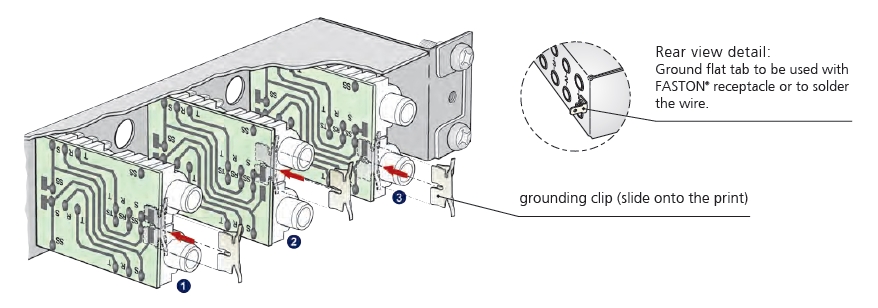

Uziemienie:System elastycznego uziemienia umożliwia konfigurację każdego kanału poprzez zastosowanie dołączonych klipsów uziemiających:

1. Indywidualne (bez klipsu): Każdy kanał jest uziemiony jedynie przez wtyczkę 1/4''.
2. Wspólne uziemienie do obudowy: Kanały w rzędach górnym i dolnym są połączone z obudową przez klips uziemiający.
3. Uziemienie górnego rzędu: Tylko górny kanał jest połączony z obudową przez klips uziemiający.
4. Uziemienie dolnego rzędu: Tylko dolny kanał jest połączony z obudową przez klips uziemiający.

Dane techniczne:

• Typ sygnału: AES/EBU (analogowy).
• Opór kontaktu: <10 mΩ.
• Wytrzymałość dielektryczna: 1 kVdc.
• Zakres częstotliwości: DC do >50 MHz.
• Izolacja: >1 GΩ przy 500 Vdc.
• Temperatura pracy: -30 °C do +80 °C.
• Trwałość: >10 000 cykli połączeń.

NYS-SPP-L1 to idealne rozwiązanie dla profesjonalistów, którzy oczekują elastyczności, wytrzymałości i prostoty użytkowania w przystępnej cenie.
