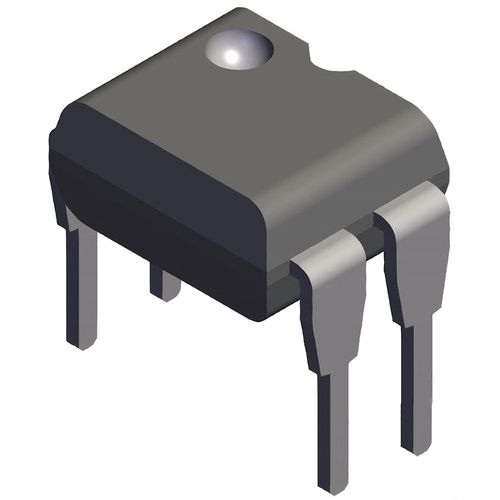

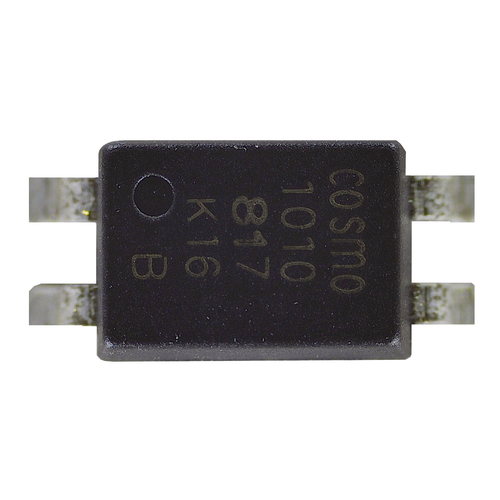

Optoizolator KPC817B

• Napięcie kolektor-emiter (Vceo): 80V
• Napięcie emiter-kolektor (Veco): 6V
• Prąd kolektora (Ic): 50 mA
• Prąd przewodzenia diody (If): 50 mA
• Napięcie wsteczne diody (Vr): 6V
• Całkowita moc strat (Ptot): 200 mW
• Izolacja wejście-wyjście (VISO): 5000 Vrms
• Temperatura pracy: od -50°C do +110°C
• Temperatura przechowywania: od -55°C do +125°C
• Maksymalna temperatura lutowania: 260°C
• Obudowa DIP4

Charakterystyka elektro-optyczna:

• Prąd wsteczny diody (IR): do 10 µA przy 4V
• Pojemność złącza diody (Ct): 30–250 pF
• Ciemny prąd kolektora (ICEO): maks. 100 nA przy VCE = 20V
•  Napięcie nasycenia kolektor-emiter (VCE(sat)): 0.1–0.2V przy IF = 20mA, IC = 1mA
• Czas narastania/opadania (tr/tf): typowo 4 µs / 3 µs
• Maksymalna częstotliwość przełączania (fC): 80 kHz
• Odporność izolacyjna (RISO): ≥ 5×10¹⁰ Ω (przy 500V DC, 40-60% RH)

Current Transfer Ratio (CTR) – Współczynnik transferu prądu:

Zakres dla KPC817B: 130–260% przy IF = 5mA, VCE = 5V, Ta = 25°C
CTR określa, ile procent prądu wejściowego (LED) jest przekazywane do obciążenia wyjściowego (tranzystora).

• Typowe zastosowania:
• Obwody sprzężenia zwrotnego w zasilaczach
• Przetwornice impulsowe
• Systemy pomiarowe i sterujące
• Automatyka przemysłowa
• Izolacja sygnałów w sterownikach i mikrokontrolerach
• Urządzenia domowe (grzejniki, kopiarki, automaty vendingowe)
