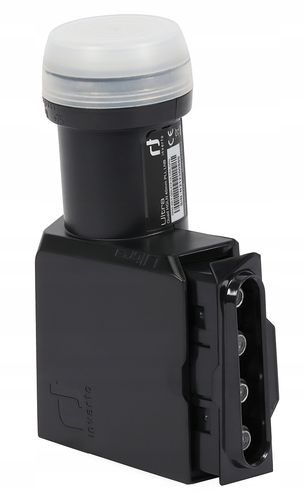

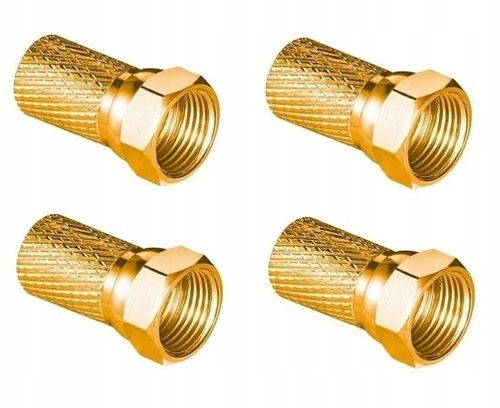

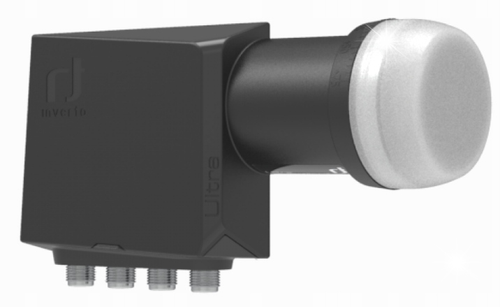

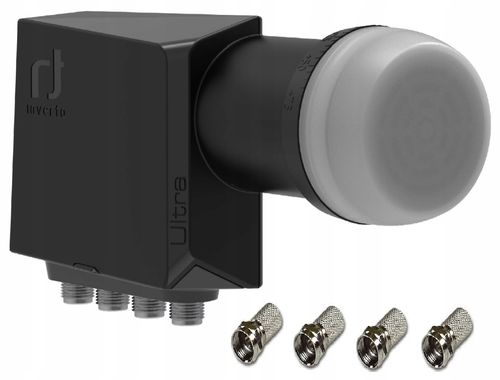

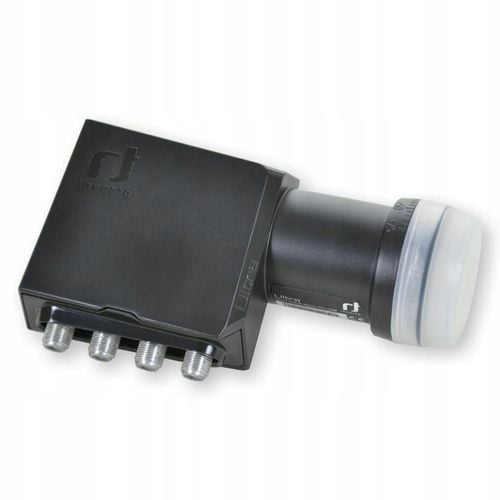

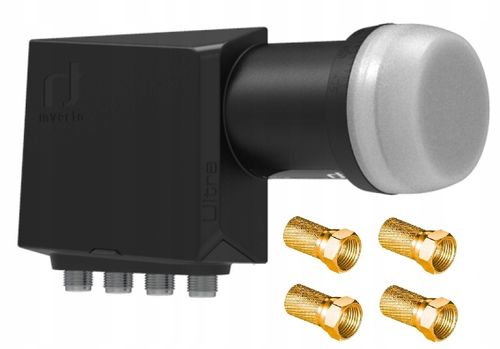

Najnowszy konwerter Quad (poczwórny) Inverto z serii BLACK ULTRA + 4 wtyki F

Ten konwerter jest produktem o najwyższej wydajności, charakteryzującym się najniższym dostępnym współczynnikiem szumów, aby zaspokoić potrzebę doskonałego odbioru. Dzięki nowatorskiej architekturze front-end i znakomitym komponentom Inverto Quad Black Ultra zapewnia wyższy zysk przy najniższym współczynniku szumów i najlepszej wydajności . Połączenie komponentów o wyższej specyfikacji, doskonałej izolacji polaryzacji i zaawansowanej konstrukcji filtra umożliwia lepsze tłumienie zakłóceń.

Ta najnowsza seria konwerterów, zaprojektowana zgodnie z surowymi specyfikacjami i wyprodukowana według najwyższych standardów przemysłowych, jest idealnym rozwiązaniem dla instalacji o trudnych warunkach odbioru.

Główne cechy:

• Nowatorska konstrukcja
• Superior Phase Noise wydajność, DVB-S2X zgodny obsługujący Ultra HD (4K i 8K) TV
• Doskonała izolacja polaryzacji krzyżowej
• Bardzo niski poziom zakłóceń
• Doskonała charakterystyka szumów przy wysokim wzmocnieniu
• Wysoka odporność na 4G
• Wysuwana osłona gniazda F
• Najwyższa niezawodność

Dane techniczne:

• Zakres wejściowej częstotliwości pasma niskiego 10,7 GHz ~ 11,7 GHz
• Zakres częstotliwości wyjściowej dla niskiego pasma 950 MHz ~ 1950 MHz
• Częstotliwość LO dla niskiego pasma 9,75 GHz
• Zakres wejściowych częstotliwości wysokiego pasma 11,7 GHz ~ 12,75 GHz
• Zakres częstotliwości wyjściowych dla pasma wysokiego 1100 ~ 2150 MHz
• Częstotliwość LO dla pasma wysokiego 10,6 GHz
• Współczynnik szumów 0,2 dB typ. (0,7 dB maks.)
• Dryft temperaturowy LO ± 2,0 MHz maks.
• Dokładność początkowa LO ± 1,0 MHz maks.
• Szum fazowy LO @ 1 kHz -70 dBc/Hz
• Szum fazowy LO @ 10 kHz -80 dBc/Hz
• Szum fazowy LO @ 100 kHz -90 dBc/Hz
• Szum fazowy LO @ 1 MHz -100 dBc/Hz
• Wzmocnienie konwersji 60 ~ 70 dB
• Zmienność wzmocnienia (w całym paśmie) 4 dB maks. (szczyt-szczyt)
• Odrzucanie obrazów 50 dB min.
• Intermodulacja 3. rzędu - ICP3 +10 dBm min.
• Punkt kompresji 1 dB (@ wyjście) 0 dBm min.
• Izolacja od polaryzacji poprzecznej 22 dB min.
• Sygnał sterujący Ca (V) 10,0 V ~ 14,0 V
• Sygnał sterujący Cb (H) 16.0 V ~ 20.0 V
• Sygnał sterujący Cc (przełączanie pasma) 22 kHz ± 4 kHz, 0.4V - 0.8V pp
• Wyjściowy VSWR 2,0 : 1 max.
• Poziom zakłóceń w paśmie -65 dBm max.
• Pobór prądu 200 mA maks. (10 VDC ~ 20 VDC)
• Temperatura pracy -30 °C ~ +60 °C
• Impedancja wyjściowa 75 Ω (typ F)
• Typ złącza wyjściowego Typ F (żeński)
• Waga 177,4 g
