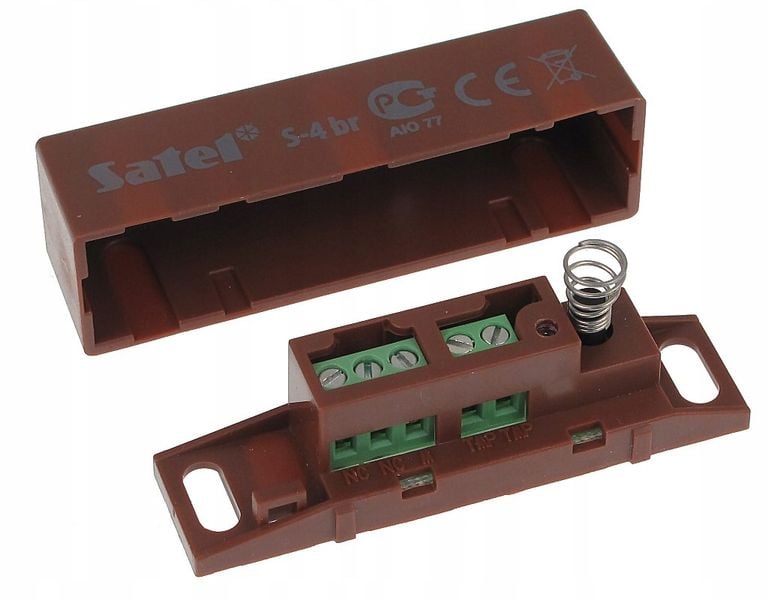

S-4 BR Kontaktron boczny z obwodem sabotażu (BRĄZOWY)

(czujka magnetyczna / kontaktron wpuszczany / czołowy / metalowy styk nc - zwarty po przyłożeniu magnesu, pętla sabotażowa)

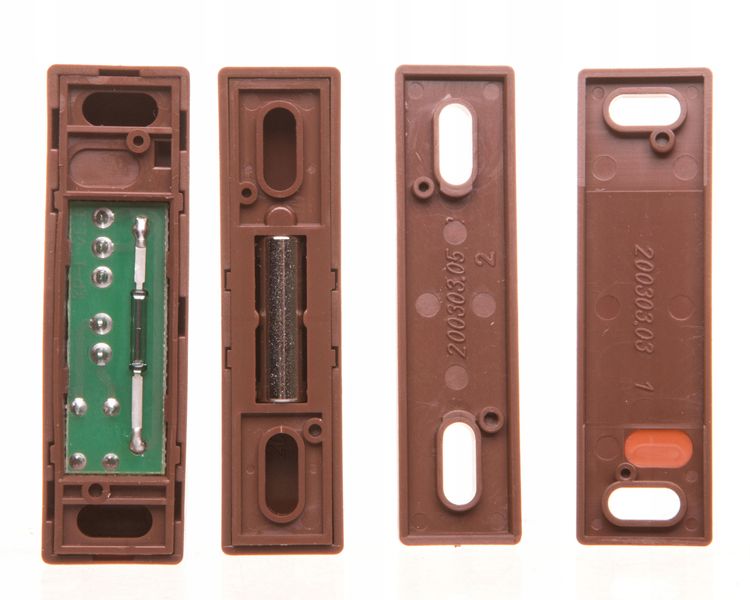

Czujki magnetyczne / kontaktrony składają się z dwóch elementów: czujnika magnetycznego(kontaktronu) i magnesu. Kontaktron (NC) umieszczony w pobliżu magnesu zamyka obwód elektryczny. Każdy z elementów czujki został umieszczony w identycznej hermatycznej obudowie - część zawierająca kontaktron ma wyprowadzone dwa przewody elektryczne. Poszczególne czujki różnią się między sobą kształtem obudowy i sposobem mocowania.

Nie zaleca się montażu na powierzchniach ferromagnetycznych oraz w pobliżu silnych pól magnetycznych i elektrycznych, gdyż może to skutkować wadliwym działaniem czujki.

inne modele od :

• K-1 przystosowana jest do montażu powierzchniowego,
• K-2 i K-3 do montażu wpuszczanego,
• S-1, S-2, S-3, S-4 dodatkowo posiadają pętle sabotażową, posiada dwa przewody są podłączone do kontaktronu, a dwa (skręcone ze sobą) stanowią pętlę przeciwsabotażową

Czujki magnetyczne mogą być stosowane wszędzie tam, gdzie występuje potrzeba kontroli stanu drzwi, okien lub innych elementów ruchomych np. w celu ochrony lub kontroli dostępu do określonych obiektów, pomieszczeń, urządzeń; w systemach automatyki itd.

Posiadamy też kontaktrony innych marek dostępne na pozostałych stronach.

Cechy:

• do montażu nawierzchniowego

Dane techniczne:

• Maksymalne napięcie przełączalne kontaktronu 20 V
• Maksymalny prąd przełączalny 0,02 A
• Wymiary obudowy 58,5 x 16,5 x 15,2 mm
• Zakres temperatur pracy -30…+55 °C
• Masa 24 g
• Maksymalna wilgotność 93 ±3%
• Oporność przejściowa 0,15 Ω
• Minimalna liczba przełączeń przy obciążeniu 20 V, 20 mA 360 000
• Materiał stykowy Ru (Ruten)
• Odległość zamknięcia styków kontaktronu 18 mm
• Odległość otwarcia styków kontaktronu 28 mm

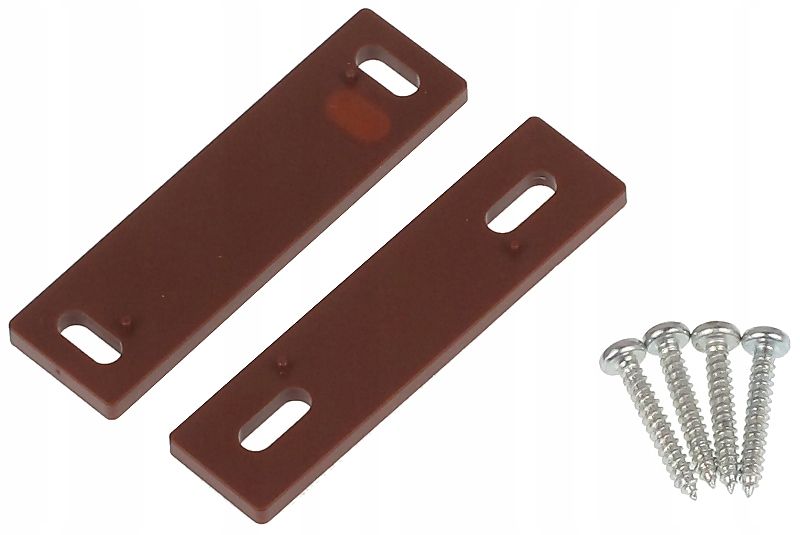

• Wymiary podkładki dystansowej pod kontaktron 58,5 x 16,5 x 3,3 mm
• Wymiary obudowy magnesu 58,5 x 14,7 x 8,3 mm
• Wymiary podkładki dystansowej pod magnes 58,5 x 14,7 x 3 mm
