Przyłącze pasywne wtyk DisplayPort -> wtyk HDMI FullHD 2.0m LogiLink

nr katalogowy: 34408

Opis przedmiotu

SStandard DisplayPort wprowadzony w 2006r jest kolejnym (po DVI i HDMI) standardem przesyłu cyfrowego sygnału obrazu i dźwięku. W przeciwieństwie jednak do standardu DVI i HDMI posługujacymi się strumieniowym protokołem TMDS standard DisplayPort korzysta z pakietowego protokołu LVDS który nie jest kompatybilny z TMDS. Proces przekazywania danych bazuje na mikropakietach, dzięki czemu dane są lepiej chronione przed zakłóceniami. Mikropakiety mogą być przesyłane nawet przez cztery kanały, jeśli wymaga tego rozdzielczość. Standard DP obsługuje również HDCP (zabezpieczenie przed kopiowaniem). Kolejne wersje standardu definiują coraz wyższe przepustowości (najnowsza wersja v2.0 na poziomie 80Gb/s) niemniej w chwili obecnej (2019r) w sprzętach najczęściej spotykane jest gniazdo DisplayPort v1.1 (max przepustowość 10.2Gb/s) lub DisplayPort v.1.2 (max przepustowość 21.6Gb/s).

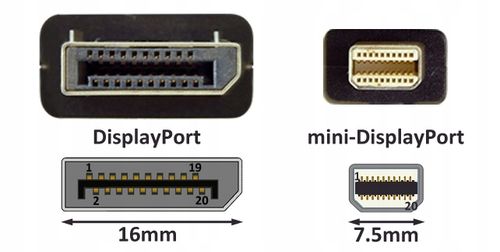

W standardzie DisplayPort występują dwa rodzaje złącz: "duży" DisplayPort (DP) używany w monitorach oraz kartach graficznych PC-tów oraz "mały" mini-DisplayPort (miniDP) stosowany w niektórych modelach laptopów firm Apple, Asus, Microsoft, Lenovo, Toshiba, HP i Dell.

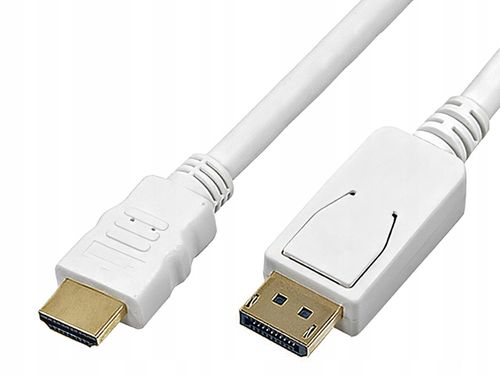

Oferowany kabel służy do połączenia żródła sygnału posiadającego cyfrowe wyjście obrazu w postaci gniazda DisplayPort z urządzeniem wyświetlającym posiadającym wejście w postaci gniazda HDMI. Kabel posiada wtyk DisplayPort (do wpięcia do źródła sygnału) oraz wtyk HDMI (do podłączenia do urządzenia wyświetlającego).

Standard HDMI/DVI posługujący się strumieniowym protokołem TMDS nie jest kompatybilny ze standardem DisplayPort który korzysta z pakietowego protokołu LVDS. Tak więc nie da się w prosty sposób (poprzez połączenie odpowiednich styków we wtyczkach) zapewnić transmisji między sprzętem posiadajacym gniazdo DisplayPort/miniDisplayPort z jednej strony a sprzętem posiadającym gniazdo HDMI z drugiej. Aby komputer wyposażony w złącze DisplayPort/miniDisplayPort połączyć z monitorem wyposażonym w gniazdo HDMI niezbędny jest adapter-konwerter czyli urządzenie zamieniające sygnał obrazu standardu DisplayPort na sygnał standardu HDMI.

Są dwa rodzaje konwerterów: pasywne i aktywne. Konwertery pasywne korzystając z funkcji DualMode DisplayPortu/miniDisplayPortu "wymuszają" pojawienie się sygnału HDMI na odpowiednich stykach gniazda DisplayPort/miniDisplayPort i przesyłają ten sygnał do monitora. Konwertery aktywne dokonują samodzielnie konwersji standardu DisplayPort na sygnał HDMI. Konwertery pasywne do działania wymagają DisplayPortu z trybem DualMode (nowsze urządzenia go posiadają, w starszych modelach należy to sprawdzić), zaś ich maksymalna przesyłana rozdzielczość to FullHD (1920x1080/60Hz). Konwertery aktywne współpracują z każdym DisplayPortem (nie wymagają trybu DualMode) zaś maksymalna przesyłana rozdzielczość to UltraHD (4Kx2K/60Hz).

Urządzenie działa tylko w jedną stronę: DisplayPort --> HDMI czyli przesyła sygnał od gniazda DisplayPort (np. laptop) do gniazda HDMI (np. monitor, odbiornik TV).

Kabel zapewnia zgodność ze standardami DisplayPort 1.1 oraz HDMI1.3 i przesył cyfrowego dźwięku i obrazu o rozdzielczości FullHD (1920x1080/60Hz) i oczywiście wszystkich niższych.

Kabel był przez nas testowany (karta graficzna nVidia GeForce GTX970 - monitor IIYAMA 28" B2888UHSU 4K) i gwarantujemy jego działanie w w/w rozdzielczościach.

Dane techniczne

• Obsługiwany standard: DisplayPort v.1.1, HDMI v.1.3

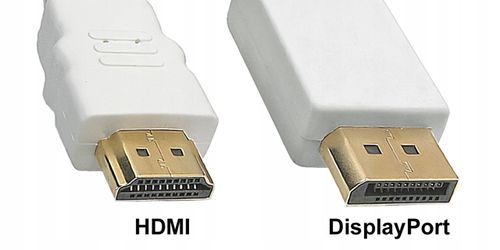

• Złącza: DisplayPort 20pin męski, HDMI typ A 19pin męski, styki sygnałowe złocone
• Przewód: potrójnie ekranowany, średnica ok. 8mm
• Kolor: biały

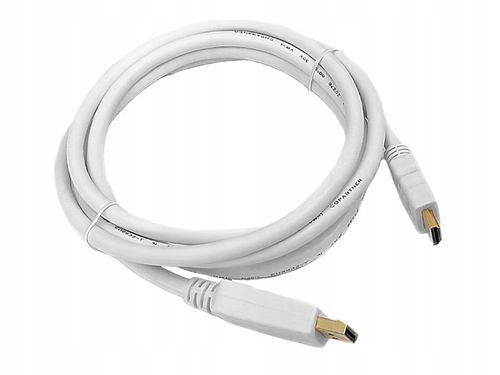

• Długość kabla: 2.0m
• Masa: ok. 140g
