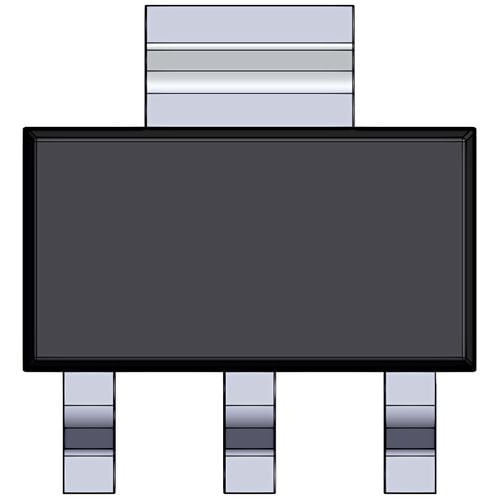

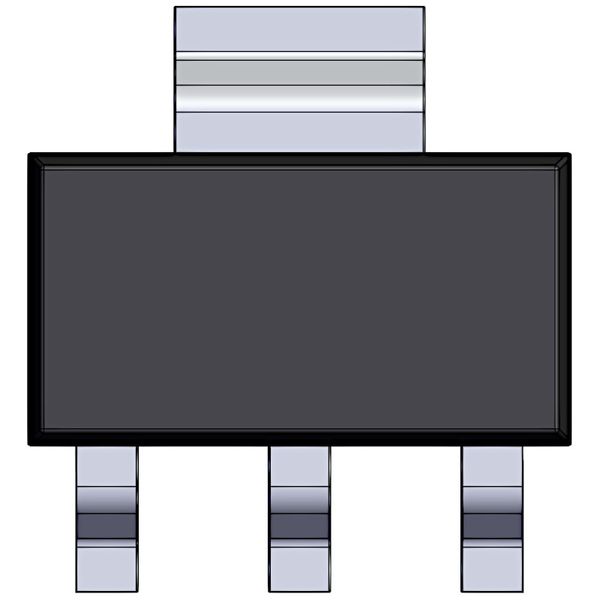

BSP78 inteligentny tranzystor mocy 42V 3A SOT223

BSP78 inteligentny tranzystor mocy

• Model BSP78
• Oznaczenie BSP78
• Obudowa SOT-223

• Maksymalne napięcie dren–źródło (VDS): 42 V
• Nominalny prąd obciążenia (ID(Nom)): 3 A
• Rezystancja w stanie włączenia RDS(on):
• typ. 35 mΩ (VIN = 10 V, Tj = 25°C)
• typ. 45 mΩ (VIN = 5 V, Tj = 25°C)
• Energia lawinowa (EAS): 500 mJ
• Zakres temperatury złącza: –40°C do +150°C

Sterowanie i kompatybilność logiczna:

• Wejście logiczne (Logic Level Input) – możliwe bezpośrednie sterowanie z wyjść mikrokontrolerów (3,3 V / 5 V)
• Niskie napięcie progowe wejścia VIN(th): typ. ok. 1,3 V
• Bardzo mały prąd wejściowy: rzędu kilkunastu µA
• Możliwość sterowania analogowego, co pozwala na pracę także w trybie liniowym

Zintegrowane funkcje ochronne:

• Zabezpieczenie ESD wejścia sterującego
• Ograniczenie prądu przy przeciążeniu
• Ochrona zwarciowa (także przy zwarciu do masy)
• Zabezpieczenie termiczne z automatycznym restartem
• Ochrona nadnapięciowa oraz zacisk dla obciążeń indukcyjnych
• Wbudowana dioda zwrotna dla prądów indukcyjnych

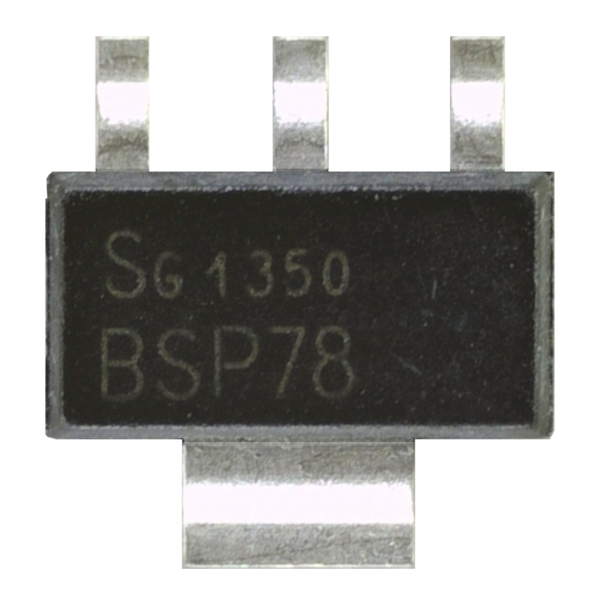

Zdjęcie realne
