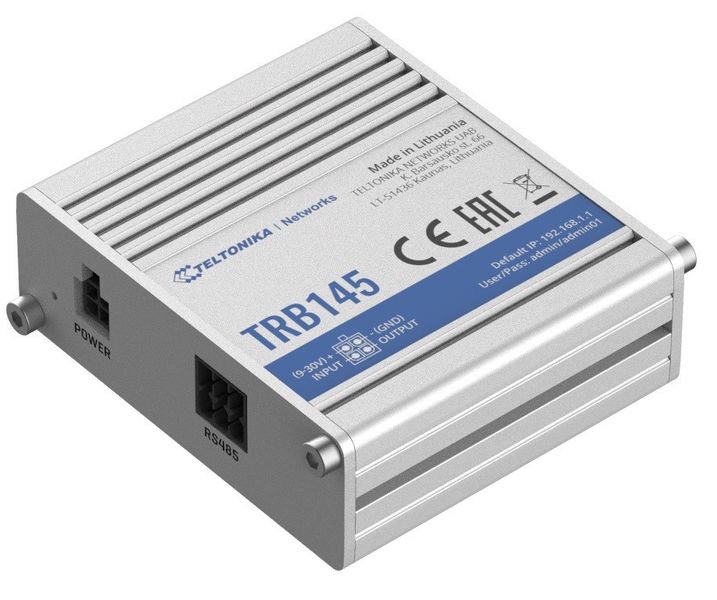

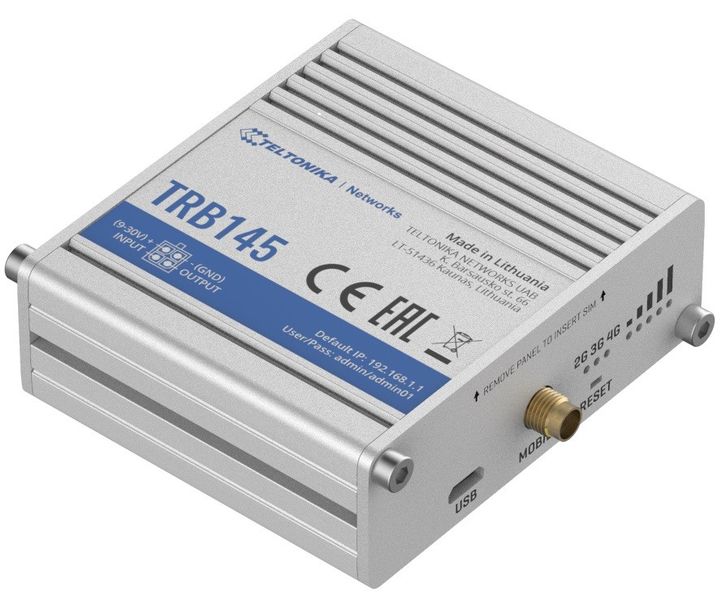

BRAMKA 4G/LTE TRB145 Teltonika

Przemysłowa karta sieciowa (bramka), konwerter LTE CAT 1

Karty sieciowe TRB145 cechują się kompaktową konstrukcją (są małe) i sprawdzają się idealnie wszędzie tam, gdzie, wymagane jest zdalne sterowanie przez interfejs RS485. Bramka TRB145 została zaprojektowana z myślą o zastosowaniach przemysłowych, czemu służy szeroki zakres funkcji oprogramowania, np. sterowanie SMS-em, firewall, Open VPN, IPsec, RMS i wsparcie FOTA. System operacyjny oparty jest na systemie operacyjnym Linux.

Kluczowe cechy RS485

• Przemysłowa komunikacja szeregowa
• Szeroki zakres napięć zasilania
• LTE kat. 1 do 10 Mb/s
• Kompaktowe wymiary, łatwa integracja
• OpenLinux - system operacyjny o wysokim stopniu personalizacji oprogramowania

Specyfikacja Techniczna

Cechy sprzętowe

• Połączenie mobilne: LTE (CAT 1) 3G/2G
• Slot SIM: Mini SIM (2FF)

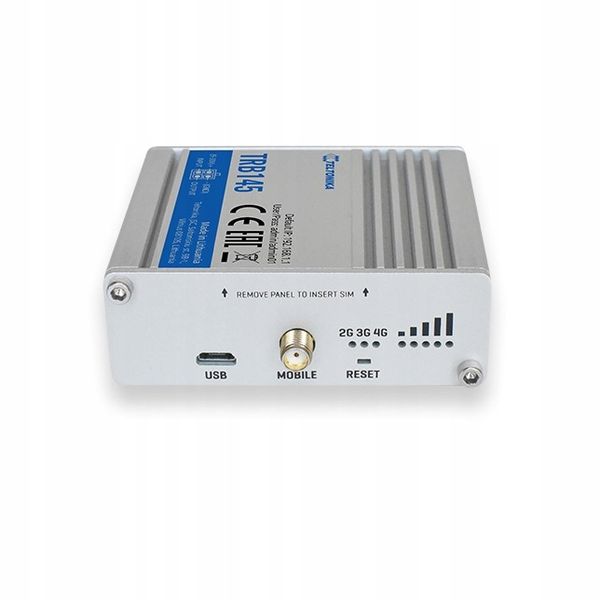

• Złącze antenowe: 1 x SMA dla LTE
• RS485: Full Duplex (4 kable) oraz Half Duplex (2 kable), szybkość przesyłu danych 300-115200
• Wejście/wyjście: 2 x cyfrowe wejście/wyjście, konfigurowalne
• CPU: ARM Cortex-A7 1.2 GHz CPU
• RAM: 128 MB (50 MB dla użytkownika)
• Flash: 512 MB (70 MB dla użytkownika)
• Zakres napięcia wejściowego: 9 - 30 V DC

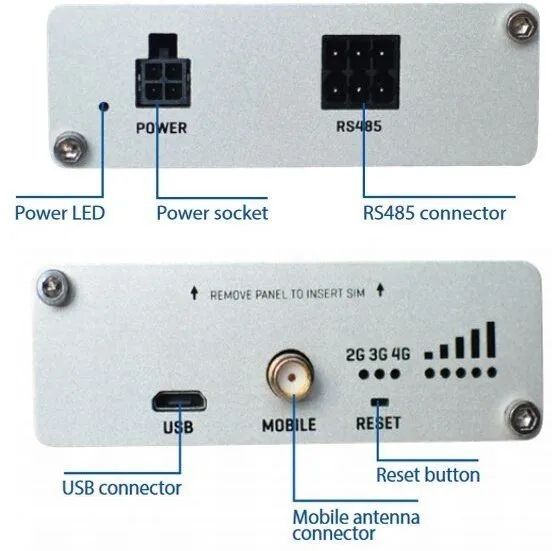

• Złącze zasilania: 4-pinowe przemysłowe gniazdo zasilania DC
• Opcjonalne źródło zasilania: Możliwość zasilania urządzenia przez 6-pinowe zaciski zapasowe złącza RS485
• Interfejs konfiguracji: Virtual NIC przez złącze micro USB
• Sygnalizacja LED: Zasilanie, sygnał, stan sieci i danych

Oprogramowanie

• System operacyjny: Linux OS z Yocto SDK (oferowanie oprogramowania o wysokim stopniu personalizacji)
• Sieć: NAT, static/ dynamic routing, Firewall (przekazywanie portów, zasady ruchu, zasady ustalane przez użytkownika), OpenVPN, DDNS (> 25 obsługiwanych dostawców usług)
• Usługi związane z RS485: Modbus, Serial over IP, NTRIP
• Zdalne zarządzanie: Wsparcie RMS, FOTA, SSH, CLI, narzędzia SMS (status/konfiguracja)
• Watchdog: Ping reboot, periodic reboot
• Dodatkowe cechy: Łączność z internetem przez wirtualny interfejs sieciowy USB

Cechy mechaniczne i środowiskowe

• Temperatura pracy: -40°C do 75°C
• Temperatura przechowywania: -45°C do 80°C
• Wilgotność robocza: 10% do 90%, bez kondensacji
• Wymiary: 60 mm x 70 mm x 18 mm
• Waga: 30 g

Opakowanie zawiera

• TRB145
• Euro Zasilacz

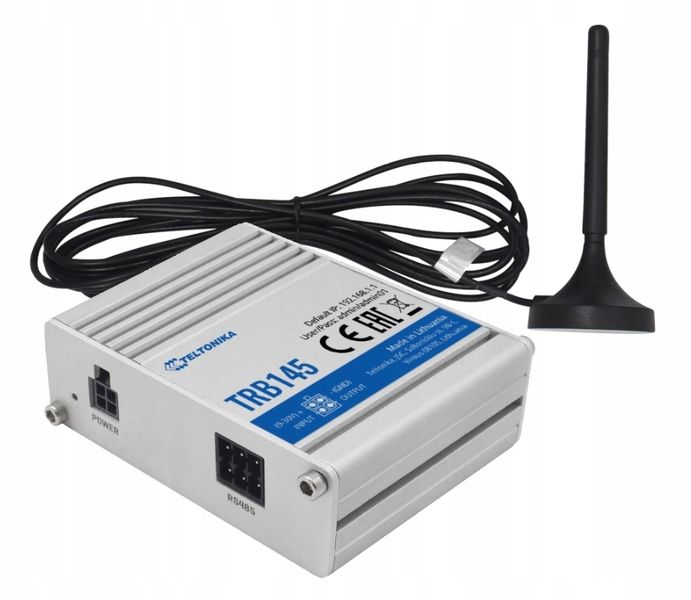

• 1 x LTE antena (magnetic mount, SMA male, 3 m cable)
• Kabel Micro-USB (0.8 m)
• 1 x klucz imbusowy
• Złącze RS485
• Skrócona instrukcja obsługi QSG (Quick Start Guide)
• Pudełko
