BCS-MODKD-III moduł rozszerzenia do BCS-PAN

BCS-MODKD-III

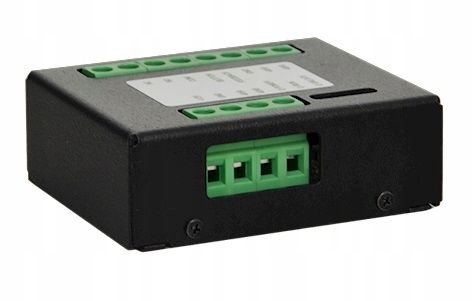

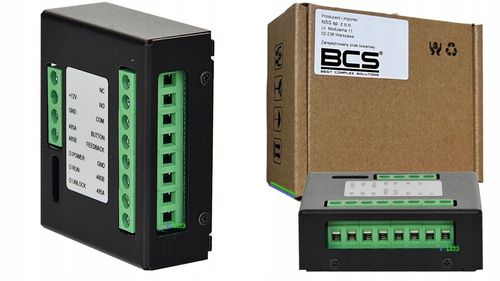

Moduł przekaźnikowy rozszerzający obsługę wideodomofonu o dodatkowe wejście lub bramę. Udoskonalona wersja modułu BCS-MODKD: zaciski śrubowe, metalowa obudowa, mniejsze wymiary oraz sygnalizacja LED.

Moduł przekaźnikowy jest urządzeniem, które pełni funkcję rozszerzającą i usprawniającą działanie wideodomofonu. Jego głównym zadaniem jest zapewnienie dodatkowego wejścia lub możliwości podłączenia bramy do systemu. Dzięki temu modułowi, użytkownik otrzymuje możliwość rozszerzenia funkcjonalności wideodomofonu, umożliwiając mu jeszcze większą elastyczność i dostęp do różnych opcji.

Wymaga zasilania 12VDC. Urządzenie obsługuje także funkcję przycisku wyjścia, po wciśnięciu którego zostanie wyzwolone wyjście przekaźnikowe. Funkcję tą można wykorzystać do podłączenia innych urządzeń lub systemów, takich jak: SSWiN, kontrola dostępu, radiolinia lub inne posiadające wyjście przekaźnikowe.

Po podłączeniu modułu BCS-MODKD-III do panelu należy wykonać restart systemu.

Cechy produktu

• Moduł dodatkowego przekaźnika do panelu zewnętrznego
• Kompatybilność: wszystkie panele zewnętrzne TCP/IP/SIP, oraz 2-wire IP (nie dotyczy BCS-PAN1210S-S)
• Komunikacja z panelem za pomocą RS485
• Wbudowane wyjście przekaźnikowe
• Sterowanie za pomocą wideomonitora, aplikacji mobilnej, karty zbliżeniowej, kodu otwarcia lub odcisku palca (zależnie od modelu panelu zewnętrznego)
• Wbudowane diody informacyjne

Specyfikacja

• Kompatybilność: Wszystkie panele zewnętrzne TCP/IP/SIP, oraz 2-wire IP (za wyjątkiem panelu BCS-PAN1210S-)
• Materiał wykonania: Obudowa stalowa w kolorze czarnym
• Wymiary: 58,2x49,2x20,2mm
• Zasilanie: 12V DC, 1A
• Pobór mocy: Czuwanie: ≤ 0,9W; praca ≤ 1W
• Warunki pracy: -10°C ~ +60°C, 0% RH - 90% RH, bez kondensacji

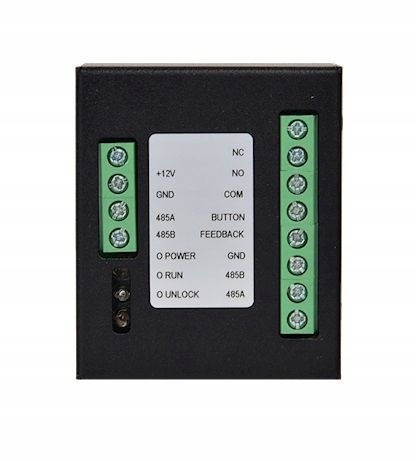

• Wejścia: +12V - wejście zasilania +12V DC,

GND - wejście zasilania - 12V DC

485A (port po stronie zasilania) - wejście RS485A z panelu zewnętrznego

485B (port po stronie zasilania) - wejście RS485B z panelu zewnętrznego

BUTTON - wejście do podłączenie przycisku wyjścia

FEEDBACK - wejście do podłączenia kontaktronu (przyszłe zastosowania)

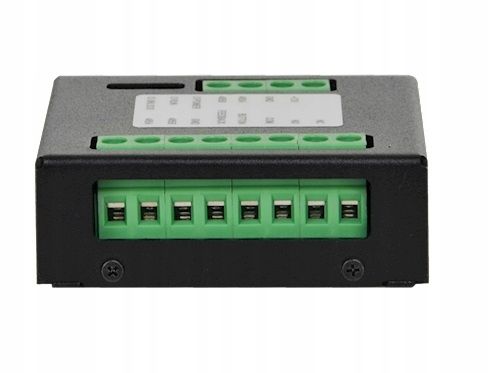

• Wyjścia: NC - wyjście przekaźnikowe, port normalnie zamknięty,

NO - wyjście przekaźnikowe, port normalnie otwarty

COM - wyjście przekaźnikowe, port wspólny

485B - wyjście RS485 do czytnika (do przyszłych zastosowań)

485A - wyjście RS485 do czytnika (do przyszłych zastosowań)

GND - wyjście masy dla przycisku wyjścia oraz kontaktronu

• Diody informacyjne: POWER - gdy zapalona sygnalizuje obecność zasilania (czerwony),

RUN - mruganie sygnalizuje podłączenie panelu zewnętrznego (zielony)

UNLOCK - gdy zapalona sygnalizuje pracę wyjścia przekaźnikowego (niebieski)

• Uwagi dotyczące montażu: Wymagana dodatkowa obudowa hermetyczna,

Zalecana instalacja w pobliżu urządzenia, które będzie sterowane za pomocą modułu (brama, szlaban, drzwi, itd.)

Maksymalna zalecana odległość od panelu zewnętrznego: 1000m (dla przewodu UTP cat. 5e, komunikacja RS485 po jednej parze)

Zalecana jest galwaniczna separacja pomiędzy modułem, a sterowanym urządzaniem za pomocą dodatkowego przekaźnika
