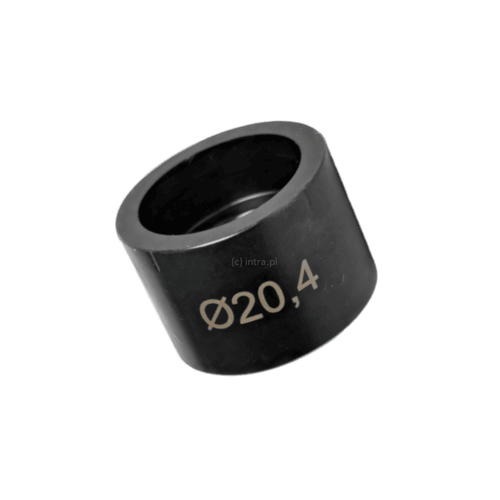

Matryca do wycinania otworów okrągłych w blachach stalowych d 20,4mm PG13 (62-104.0204)

Narzędzie odpowiednie do blach stalowych o grubości do 2mm jeśli do wycinania zastosuje się małą ręczną dziurkarkę śrubową Baudat lub do blach stalowych o grubości do 3mm jeśli do wycinania zastosuje się dziurkarkę hydrauliczną Baudat (LS6, LS8, Stamp5, Stamp10) z odpowiednią śrubą pociągową.

Średnica wycinanego otworu 20,4mm PG13

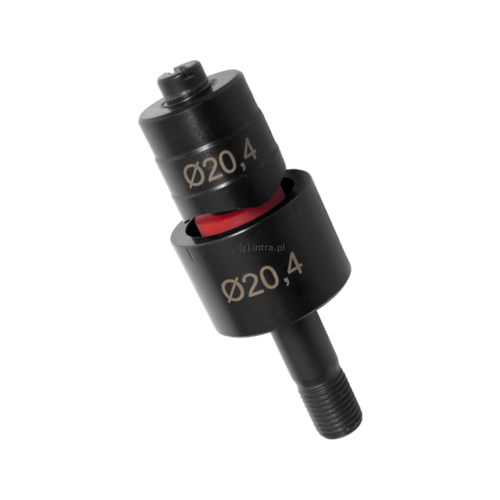

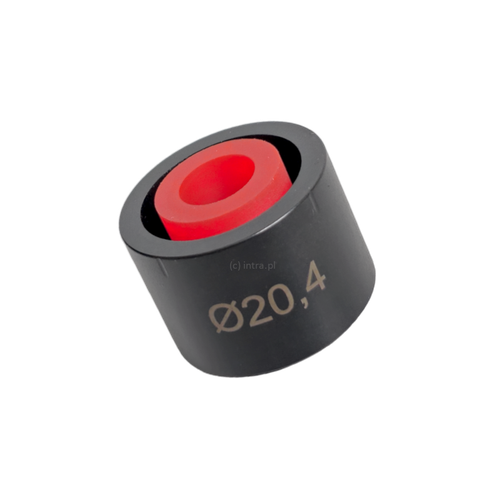

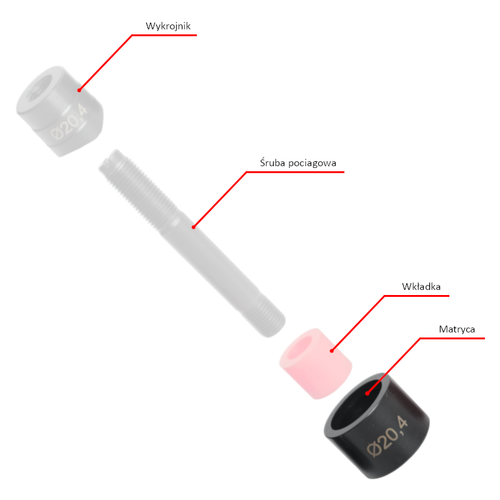

Matryca jest jednym z elementów zestawu do wycinania otworów. Komplet stanowi wykrojnik i matryca o tej samej średnicy, wkładka elastyczna oraz odpowiednia śruba pociągowa z adapterem do wkręcenia do gniazda dziurkarki hydraulicznej oraz tuleja dystansowa. Widoczne na zdjęciu akcesoria oraz tuleję dystansową należy zakupić osobno.

W zależności od rodzaju i grubości blachy, oraz od wielkości i ilości wycinanych otworów należy dobrać odpowiednią dziurkarkę.

Dostępne akcesoria, zakres wykrojników i matryc do otworów okrągłych i prostokątnych zawiera katalog. Udzielamy pomocy we właściwym skompletowaniu zestawów.

Zalecane do kupienia w zestawie z tą matrycą:

1. Wykrojnik 20,4mm PG13 (pasuje tylko do matrycy 20,4mm PG13)

2. Śruba pociągowa 3/8' na 3/8" (pasuje do innych wykrojników)

3. Wkładka elastyczna 01 (pasuje do wykrojników od 18,6mm do 21,0mm)

4. Tuleja dystansowa pozycjonująca matrycę (pasuje do innych matryc)

5. Adapter 3/4' na 3/8" do wkręcenia śruby w gniazdo dziurkarki hydraulicznej (pasuje tylko do śruby pociągowej 3/8" na 3/8")
