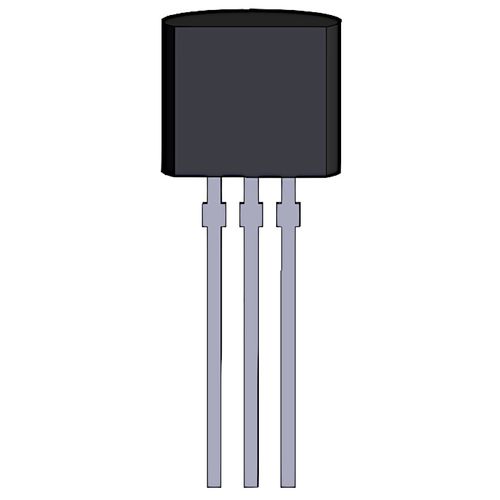

2SA970GR 2SA970 A970 tranzystor bipolarny epitaksjalny PNP -120V -50mA TO92

2SA970 tranzystor PNP

• Model: 2SA970GR
• Oznaczenie: A970 GR
• Typ: PNP, tranzystor bipolarny, epitaksjalny
• Obudowa: TO92

Maksymalne parametry:

• Napięcie kolektor–baza (VCBO): –120 V
• Napięcie kolektor–emiter (VCEO): –120 V
• Napięcie emiter–baza (VEBO): –5 V
• Maksymalny prąd kolektora (IC): –50 mA
• Moc strat kolektora (PC): 300 mW
• Maksymalna temperatura złącza (Tj): 150 °C
• Zakres temperatur przechowywania (Tstg): –55 °C … +150 °C

Charakterystyki elektryczne:

• Napięcie przebicia kolektor–emiter (V(BR)CEO): ≥ –120 V przy IC = –1 mA
• Prąd upływu kolektor–baza (ICBO): ≤ –0,5 µA przy VCB = –100 V
• Wzmocnienie prądowe stałoprądowe (hFE1): 200 – 700 przy VCE = –6 V, IC = –2 mA
• Wzmocnienie prądowe przy niskim prądzie (hFE2): ≥ 120 przy VCE = –6 V, IC = –0,1 mA
• Napięcie baza–emiter (VBE): ≤ –0,75 V przy VCE = –6 V, IC = –2 mA
• Nasycenie kolektor–emiter (VCE(sat)): ≤ –0,5 V przy IC = –10 mA, IB = –1 mA
• Częstotliwość graniczna (fT): ok. 100 MHz przy VCE = –6 V, IC = –2 mA
• Pojemność wyjściowa (Cob): ok. 2 pF przy VCB = –10 V, IE = 0, f = 1 MHz

Figura szumu (NF):

• ≤ 1 dB przy VCE = –6 V, IC = –0,1 mA, Rg = 50 kΩ, f = 1 kHz

Grupowanie hFE:

• Grupa BL: 200 – 400
• Grupa GR: 300 – 600
• Grupa Y: 400 – 700

Odpowiednik komplementarny : 2SC2240 (NPN)
Zamienniki : SK3715, KTA2400, KTA1268, H1268, FTA1268, CSA970GR, CSA970BL, CSA970, 3CG970, 2SB1212, 2SA970GR, 2SA970BL, 2SA970, 2SA1625, 2SA1544, 2SA1191

Zdjęcie realne
Pomiar realny
