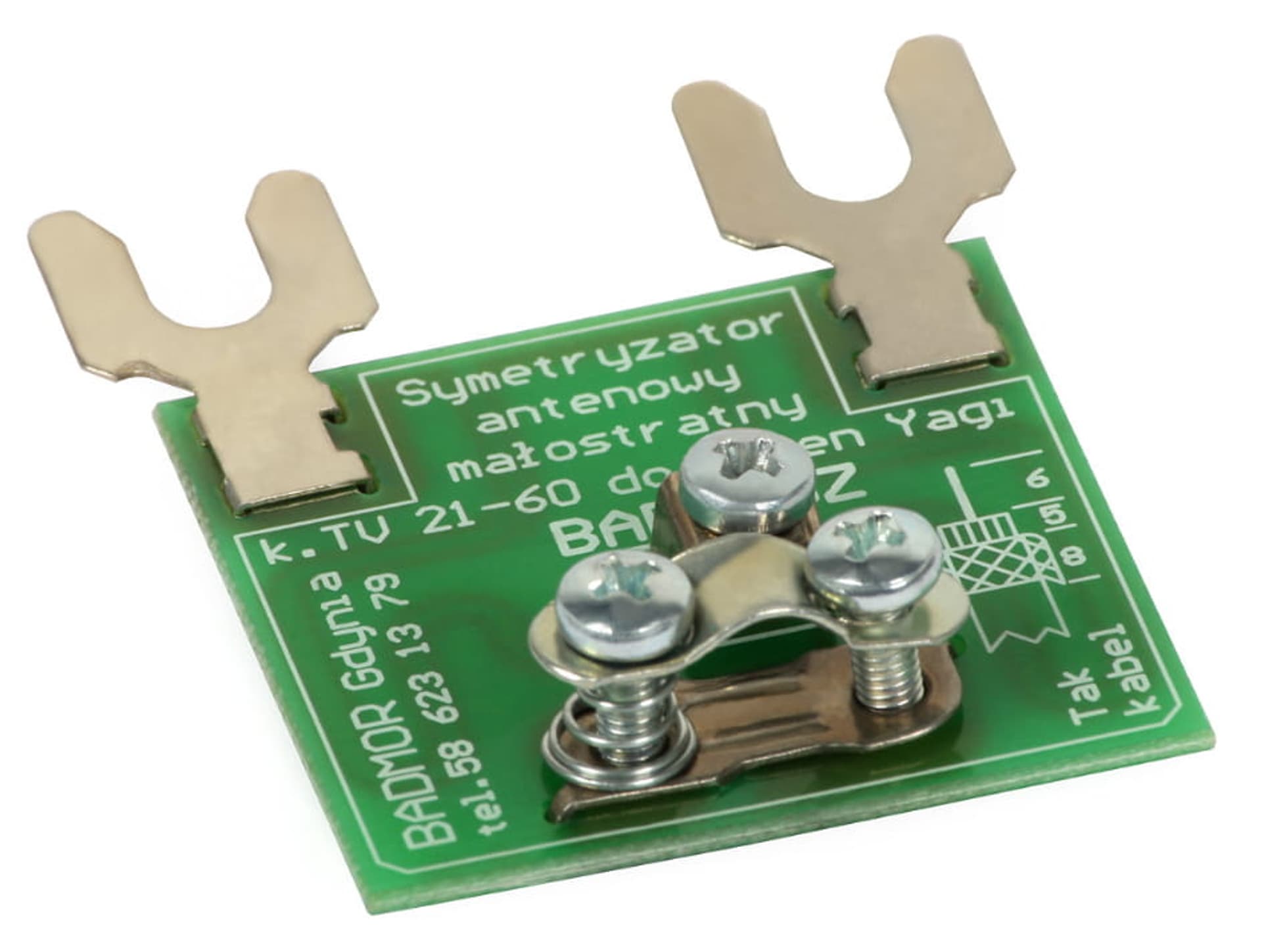

Symetryzator antenowy C0002 drukowany

Typowa antena posiada wyjście symetryczne o impedancji 300 omów, natomiast kabel koncentryczny jest obciążeniem niesymetrycznym o impedancji 75 omów. Dlatego, aby połączyć antenę z kablem koncentrycznym zachowując dopasowanie (stosowanie w całym systemie urządzeń o tej samej impedancji) należy zastosować element pośredniczący, czyli symetryzator. Symetryzator jest urządzeniem pasywnym wykorzystującym transformator do zmiany impedancji oraz przejścia z linii symetrycznej na niesymetryczną.

Zazwyczaj transformator jest wykonany klasycznie, z wykorzystaniem rdzenia ferrytowego. Czasem transformatory są optymalizowane do pracy w danym zakresie kanałów np. C0001 do pracy w kanałach 1-12, a symetryzatory pracujące na kanałach 21-60 wykonywane są w formie transformatora drukowanego.

- Kanały wejściowe 21-60

- Impedancja wejściowa: 300Ω

- Impedancja wyjściowa: 75Ω

- Tłumienie < 1,5 dB
