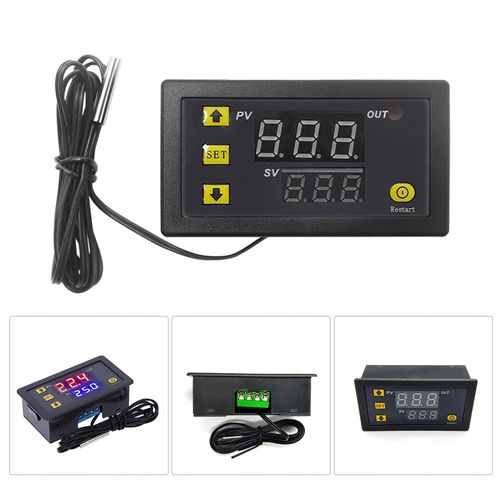

Regulator temperatury W3230 12V

Regulator może realizować funkcję:

• Grzania
• Chłodzenia

w zakresie od -55°C do 120°C z możliwością ustawiania:

• Alarmu (wizualnego)
• Górnego/dolnego limitu temperatury
• Histerezy
• Opóźnienia załączenia przekaźnika
• Ustawienia odchyłki temperatury

Czujnik temperatury NTC10K znajduje się w zestawie!

Dane techniczne:

• Zasilanie: DC 12V
• Zakres pomiaru temperatury: -55 - 120°C
• Obciążalność wyjścia: max. 20A/14VAC, 10A/250VAC

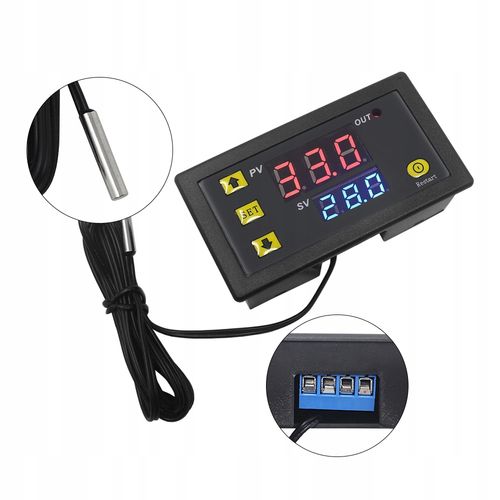

• Czujnik temp.: wodoodporny NTC10K o dług. ok 1m
• Średnica czujnika: 5mm
• Długość tulejki czujnika: 25mm
• Dokładność pomiaru: 0,5% lub +/- 3°C
• Dokładność wskazań: 0,1°C (do 99,9°C) i 1°C (powyżej 100°C)
• Częstotliwość odświeżania: 0.5 sek.
• Temperatura pracy: 0–50°C

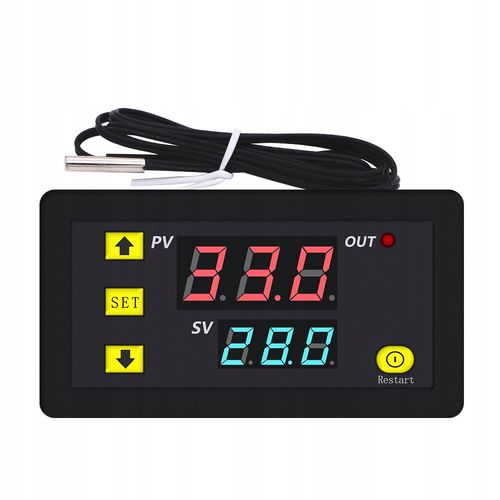

• Podwójny wyświetlacz LED: temp. mierzona (PV) i zadana (SV)

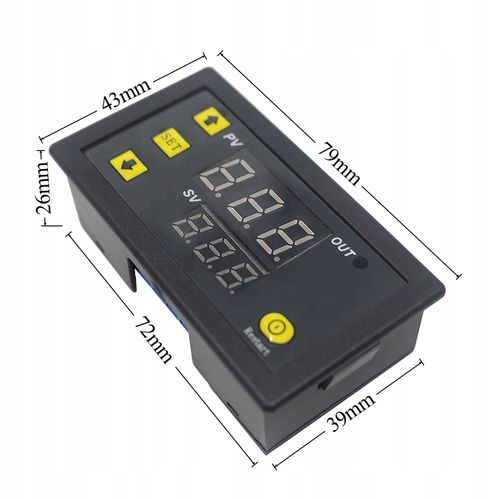

• Wymiar zewnętrzny: 79x43x26mm +-1mm
• Wymiar montażowy: 72x39 (głębokość 25mm)

Progrmowanie:

• MENU - aby wejść w system programowania należy przytrzymać przycisk SET około 4-5sekund.
• Wybór trybu programowania P0 - P6 wybieramy przyciskami + i -
• Wejście w wybrany tryb zatwierdzamy przyciskiem SET
• Zatwierdzenie wybranej wartości przyciskiem SET

Tryby programowania P0 - P6

• P0 - wybór C/H chłodzenie lub grzanie
• P1 - zakres zadziałania histerezy możliwość wyboru od 0.5 do 15°C
• P2 - górna granica temperatury (domyślnie 120*C) zakres -45°C do 120°C
• P3 - dolna granica temperatury (domyślnie -55*C)  zakres -55°C do 120°C
• P4 - kalibracja termometru w zakresie -7°C do 7°C (ustawiamy gdy wskazania temperatury są błędne)
• P5 - czas opóźnienia załączenia przekaźnika w zakresie 0min do 10min
• P6 - alarm zbyt wysokiej temperatury możliwość ustawienia 0 do 110°C (alarm wizualny)
• Załączenie jednoczesne przycisków + i - w momencie włączenia napięcia zasilania powoduje reset do ustawień fabrycznych
