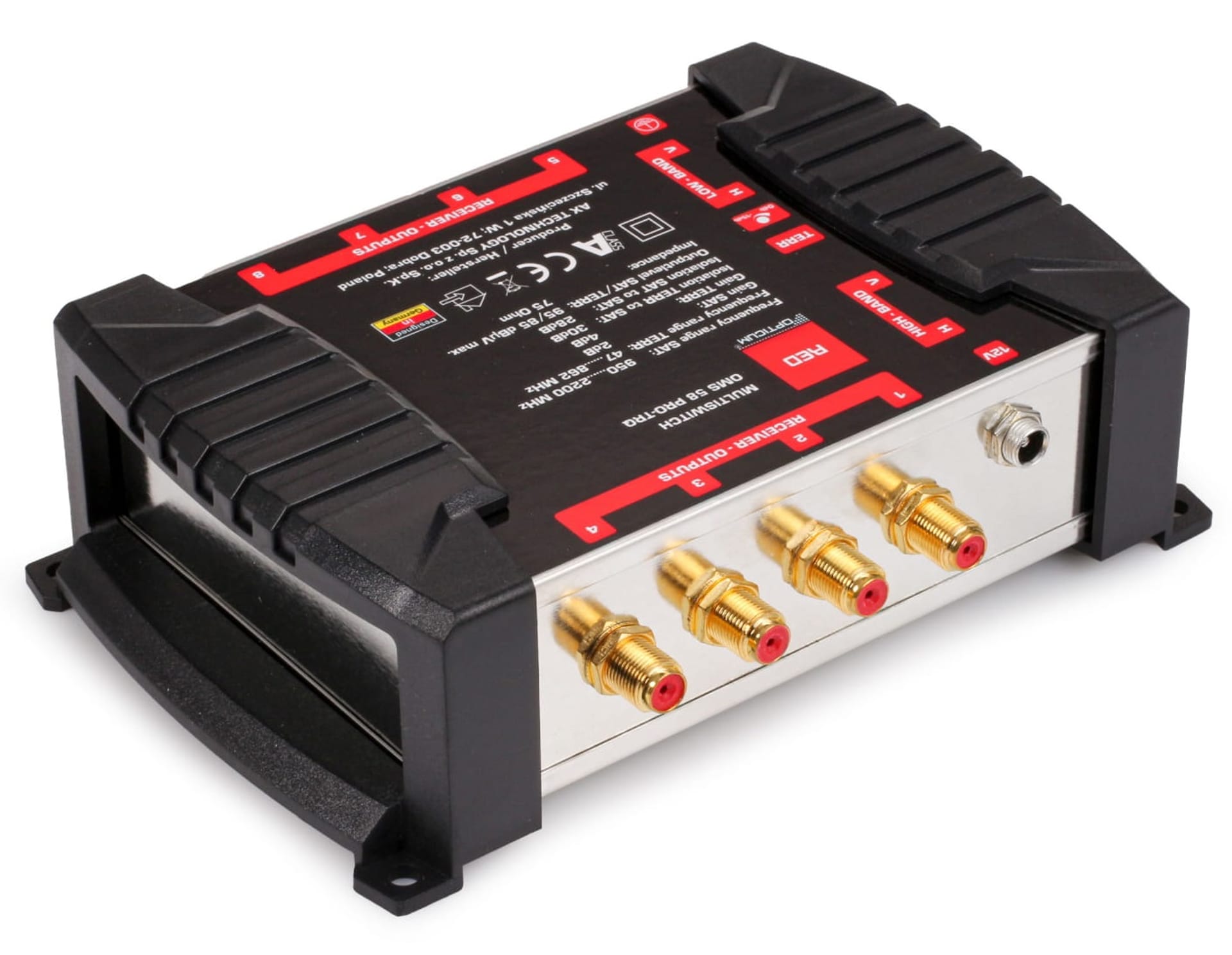

Multiswitch 5/8 Opticum OMS 58 PRO TRQ

Instalacja multiswitcha jest skomplikowana?

Multiswitch to prościej mówiąc wielozakresowy przełącznik, który umożliwia dystrybucję sygnału z jednej anteny satelitarnej do wielu gniazdek i dodatkowo umożliwiający odbiór sygnału z anteny do odbioru telewizji naziemnej. Mulitiswitche spotykane są w różnej konfiguracji wejść i wyjść np. multiswitch sprzedawany na tej stronie 5/8 umożliwia podłączenie 8 odbiorników do anteny satelitarnej odbierającej sygnał z jednego satelity. A co najlepsze, multiswitche można ze sobą łączyć tym samym zwiększając liczbę dostępnych gniazdek. Instalacja multiswitcha jest prosta, jeżeli mamy wszystkie niezbędne do niej elementy; antena, konwerter, gniazdka abonenckie, kable (wszystko kupisz w naszym sklepie).

• Multiswitch przeznaczony jest do rozbudowy wewnętrznej instalacji antenowej systemu telewizji satelitarnej DVB-S2 i naziemnej DVB-T2.

• Urządzenie umożliwia odbiór programów z jednej satelity i podłączenie do 8 tunerów satelitarnych.

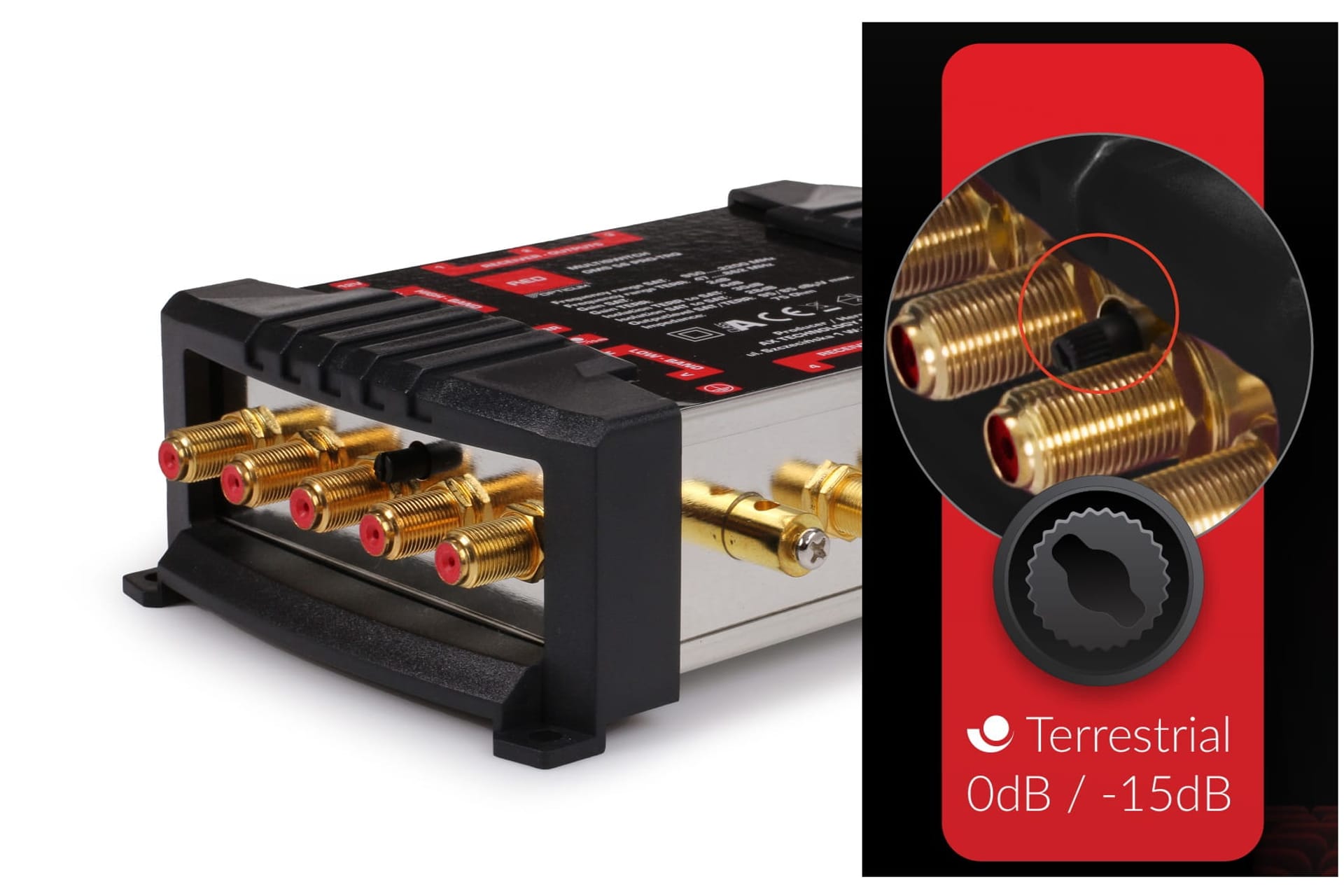

• Regulacja tłumienia sygnału telewizji naziemnej

• Pozłacane gniazda w sposób istotny zmniejszają straty sygnału na przyłączu kabli antenowych, oraz brak zjawiska utleniania. Multiswitch automatycznie rozpoznaje rodzaj sygnału jaki będzie przekazywany do tunerów.

• W instalacji należy uwzględnić podłączenie multiswitcha do anteny satelitarnej o średnicy nie mniejszej niż 0,8 m i konwertera Quattro lub Quad oraz antenę telewizji naziemnej.

• Rozdzielenie sygnału satelitarnego i naziemnego wychodzącego z multiswitcha odbywa się za pomocą gniazd abonenckich końcowych.

• Konwertery Quattro, Quad i gniazda abonenckie są dostępne w naszym sklepie.

• Zasilanie multiswitcha odbywa się za pośrednictwem zewnętrznego zasilacza dzięki czemu wyeliminowane jest zjawisko zwiększonej temperatury pracy będące częstym powodem uszkodzeń urządzenia.

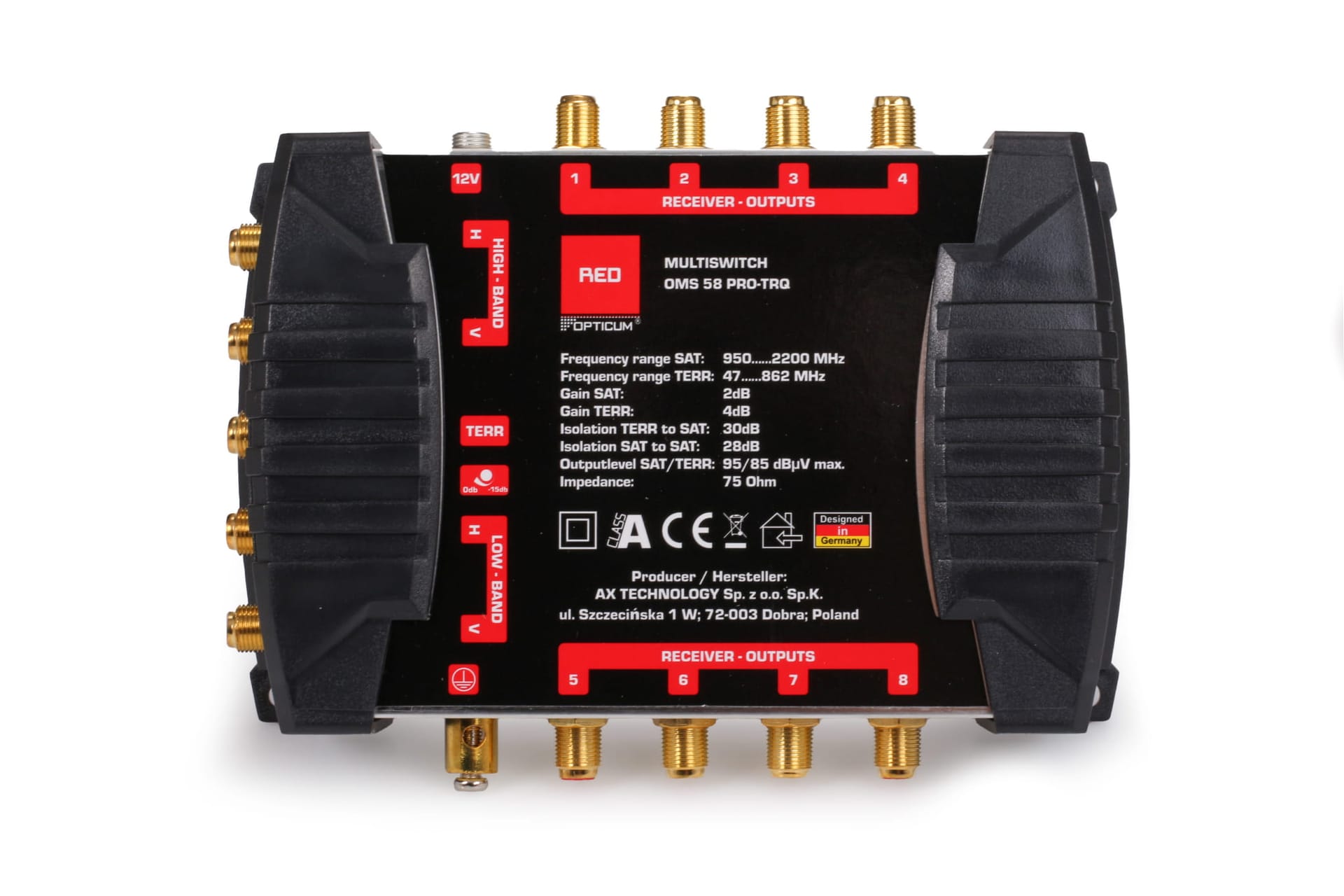

Dane techniczne:

• Zakres częstotliwości SAT : 950-2200 MHz

• Zakres częstotliwości TER : 47-862 MHz

• Wzmocnienie SAT (950-2150 MHz) : 2 dB

• Wzmocnienie TER (47-862 MHz) : 4 dB

• Separacja SAT do TER : 30 dB

• Separacja TER do SAT : 28 dB

• Separacja między polaryzacjami H/V : 25 dB

• Maksymalny poziom wyjściowy SAT : 95 dBuV

• Maksymalny poziom wyjściowy TER : 85 dBuV

• Impedancja wejść/wyjść : 75 Ohm

• Przełączanie polaryzacji/pasma : 13V/18V 13V/22kHz-18V/22kHz

• Zasilanie z sieci: 230V AC 50Hz

• Temperatura pracy : +55 oC

• Wymiary : 175 x 133 x 54 mm (realne wymiary)

Przy montażu urządzenia należy uwzględnić istniejące warunki instalacyjne dotyczące zasilania:

• lokalizacji z dala od wpływu warunków atmosferycznych

• zabezpieczenia przed dostępem osób postronnych

• odpowiedniej wentylacji

Podłączenie:

• jeden konwerter Quattro lub QUAD

• jedna antena naziemna DVB-T

• 8 tunerów sat

Zestaw zawiera:

• Multiswitch

• Zasilacz Klucz do wkręcania złącza F

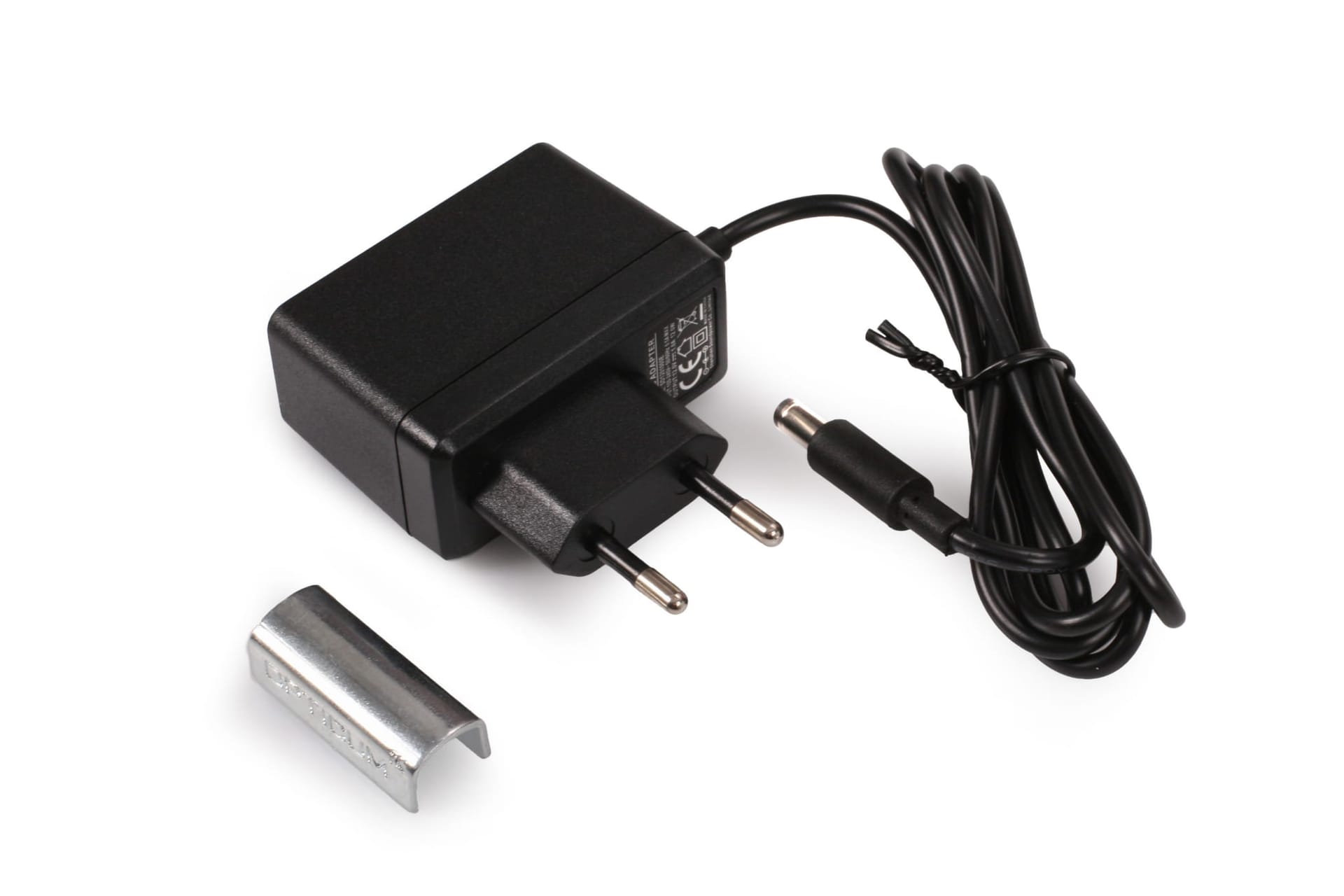

• Zasilacz sieciowy

• Oryginalne opakowanie
