Miernik Uni-T UT586+

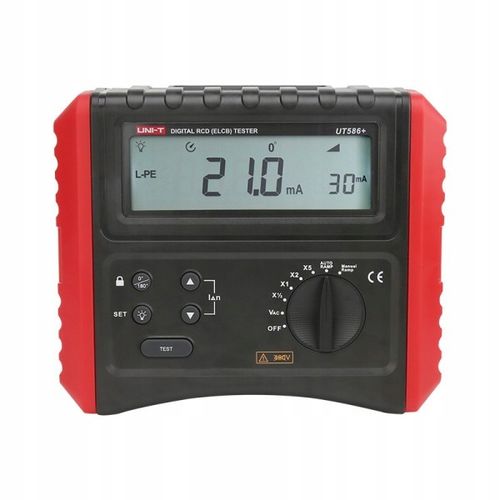

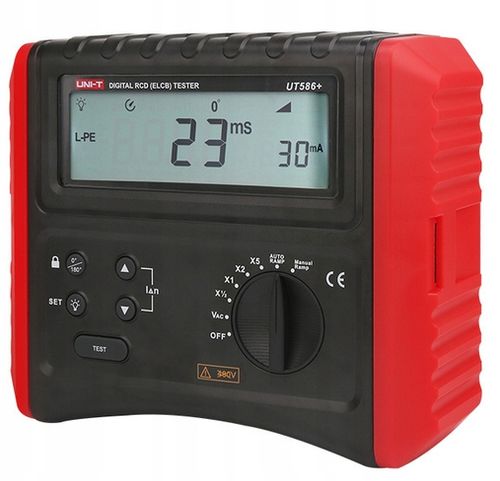

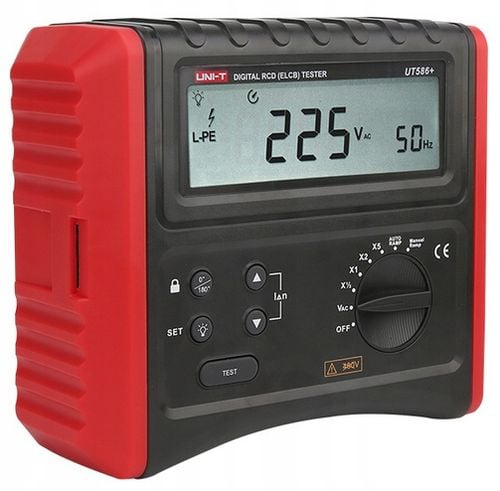

UNI‑T UT586+ – cyfrowy tester różnicowoprądowy (RCD)

Nowoczesny miernik UT586+ służy do kompleksowego testowania urządzeń ochronnych typu RCD/ELCB — sprawdza wyzwalanie prądu różnicowego zarówno w układach jednofazowych, jak i trójfazowych, z pomiarem czasu i wartości prądu, co czyni go niezbędnym narzędziem dla elektryków, serwisantów i firm instalacyjnych

Kluczowe funkcje

• Badanie zabezpieczeń różnicowoprądowych (RCD): testy w zakresie od 10 mA do 1000 mA, z możliwością ustawienia fazy wyzwalania (0°/180°) i wyboru trybów Auto Ramp lub Manual
• Pomiar czasu wyzwalania: precyzyjny pomiar do 2000 ms (1×In) i 200 ms (2×In), z dokładnością ±0,6 % odczytu ± 4 cyfr
• Pomiar impedancji pętli zwarciowej (L‑PE): zakres od 0,05 Ω do 2000 Ω, dokładność ±(5 %+5)
• Pomiar niskich rezystancji: 0,01 Ω–200 Ω z dokładnością ±(2 %+5) — umożliwia testy przewodów i złącz
• Pomiar napięcia AC/DC: 0–440 V, dokładność ±(2 %+3); częstotliwość pomocnicza w zakresie 20–100 Hz
• Wybór fazy i blokada testu: ustawianie próbki fazy (0°/180°) oraz blokada testu umożliwiająca automatyczne przeprowadzanie cyklu pomiarowego po podłączeniu
• Bezpieczeństwo i ergonomia: podświetlany wyświetlacz, sygnalizacja niskiego stanu baterii, automatyczne wyłączenie, wzmocniona obudowa – wszystko zgodne z normą CAT III 600 V, IEC 61010‑031, IEC 61557‑1,6

Parametry techniczne

• Parametr: Zakres / Specyfikacja
• Zakres prądu RCD: 10 mA / 30 mA / 100 mA / 300 mA / 500 mA / 1000 mA
• Czas wyzwalania (1×In): 0–2000 ms, dokładność ±0,6 %+4 cyfr
• Czas wyzwalania (2×In i więcej): do 200 ms / 40 ms, różne zakresy
• Impedancja pętli (L‑PE): 0,05–1,99 Ω; 2–19,9 Ω; 20–2000 Ω — dokładność ±(5 %+5)
• Rezystancja niska: 0,01–200 Ω, ±(2 %+5)
• Napięcie AC/DC: 0–440 V, ±(2 %+3)
• Częstotliwość: 20–100 Hz (pomocniczo)
• Zasilanie: 8× baterie AA 1,5 V
• Wymiary / Waga: 161×117×68 mm, 725 g
• Normy i bezpieczeństwo: CAT III 600 V; IEC 61010‑031; IEC 61557‑1,6

Zastosowania i zalety

• Uniwersalny tester RCD — działający zarówno w domowych instalacjach, jak i w zakładach przemysłowych.
• Wysoki poziom bezpieczeństwa i ochrona elektroniczna – odporność na przepięcia i upadki.
• Bogaty wachlarz pomiarów: RCD, impedancja pętli, rezystancja niska, napięcie – wszystko w jednym urządzeniu.
• Prosty interfejs i blokada testu – ułatwia pracę zgodnie z normami instalacyjnymi.
• Solidna konstrukcja – obudowa dostosowana do pracy w wymagających warunkach.

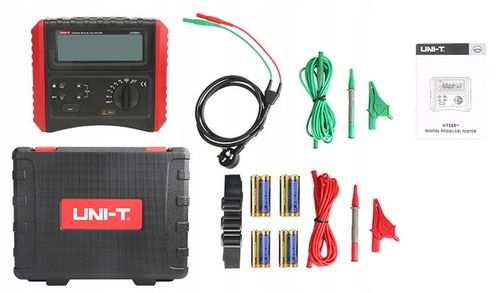

Zawartość zestawu

• Miernik UNI‑T UT586+
• Przewody pomiarowe i zestaw końcówek (krokodylki, sondy)
• 8 baterii AA 1,5 V
• Etui transportowe
• Instrukcja obsługi
